Основной рама — HITACHI ZX65USB-3F

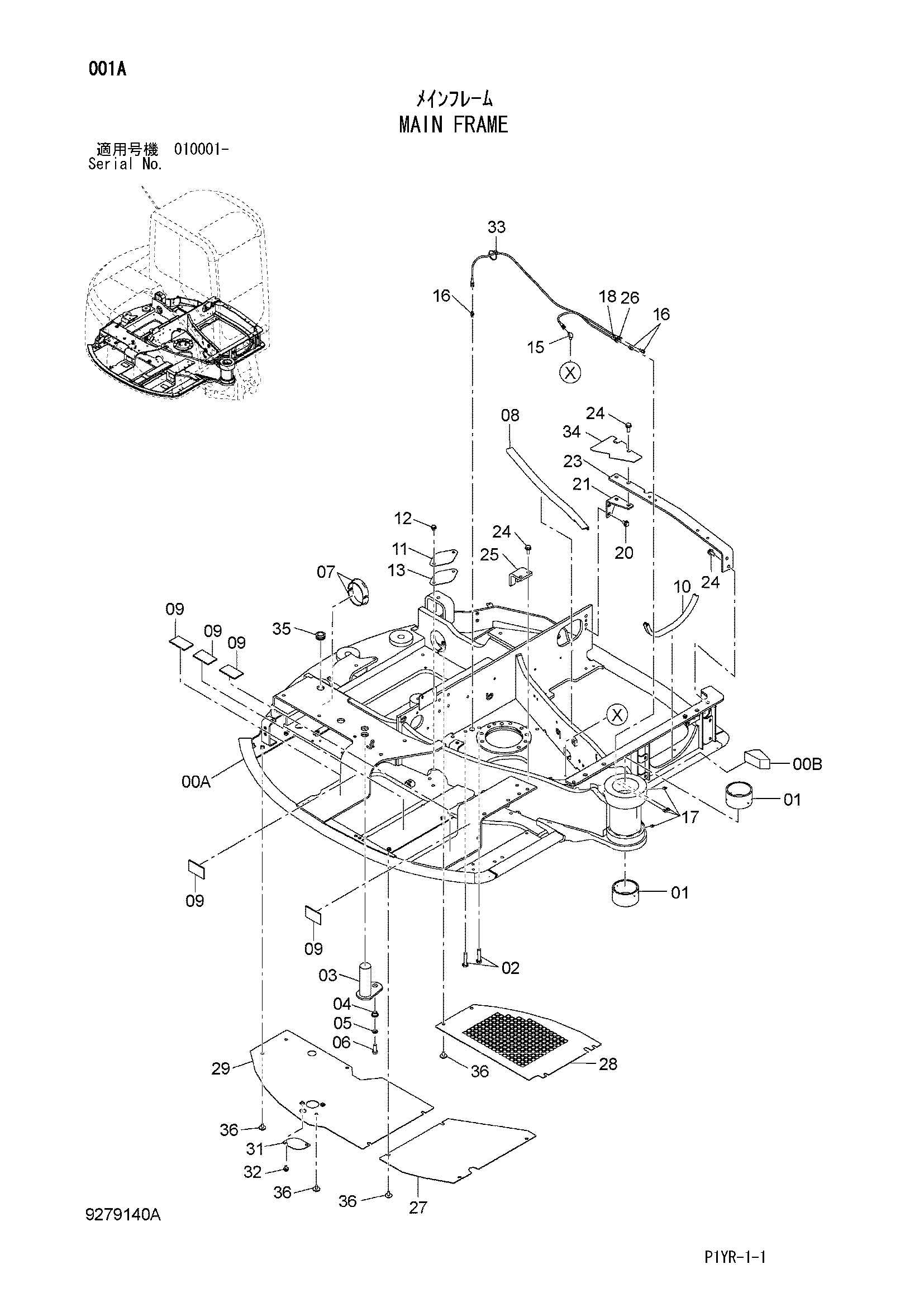

Заводская схема «Основной рама» для HITACHI ZX65USB-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 5011427 | Рама основной | 1 |
| 00B | 4717531 | Пластина | 1 |
| 01 | 4443884 | Втулка | 2 |
| 02 | J921465 | Болт | 33 |
| 03 | 9768121 | Палец | 1 |
| 04 | 4339355 | Втулка | 1 |
| 05 | A590914 | Пружинная шайба | 1 |
| 06 | J901440 | Болт | 1 |
| 07 | 4656708 | Резиновая прокладка | 2 |
| 08 | 4672075 | Резиновая втулка | 1 |
| 09 | 4617409 | Резиновая подушка | 5 |
| 10 | 4688357 | Резиновая втулка | 1 |
| 11 | 4604209 | Крышка | 1 |
| 12 | J271016 | Болт с шайбой | 2 |
| 12A | J901016 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 4161735 | Манжета | 1 |
| 15 | 4331916 | Угловой штуцер | 1 |
| 16 | 4331915 | Адаптер | 3 |
| 17 | J75481 | Пресс-маслёнка | 4 |
| 18 | 4467388 | Пластиковый шланг | 1 |
| 20 | J271225 | Болт с шайбой | 2 |
| 20A | J901225 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 21 | 9762109 | Кронштейн | 1 |
| 23 | 3110512 | Пластина | 1 |
| 24 | J271235 | Болт с шайбой | 6 |
| 24A | J901235 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 25 | 4626250 | Ограничитель | 1 |
| 26 | 4682076 | Пластиковый шланг | 1 |
| 27 | 4672031 | Крышка | 1 |
| 28 | 3110511 | Крышка | 1 |
| 29 | 8109925 | Крышка | 1 |
| 31 | 4640766 | Крышка | 1 |
| 32 | J271020 | Болт с шайбой | 2 |
| 32A | J901020 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | 4055312 | Ленточный зажим | 1 |
| 34 | 8110986 | Крышка | 1 |
| 35 | 4205136 | Резиновая втулка | 1 |
| 36 | J281025 | Болт с шайбой | 14 |
| 36A | J901025 | Болт | 1 |
| 36B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX65USB-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
