Глушитель — HITACHI ZX65USB-3F

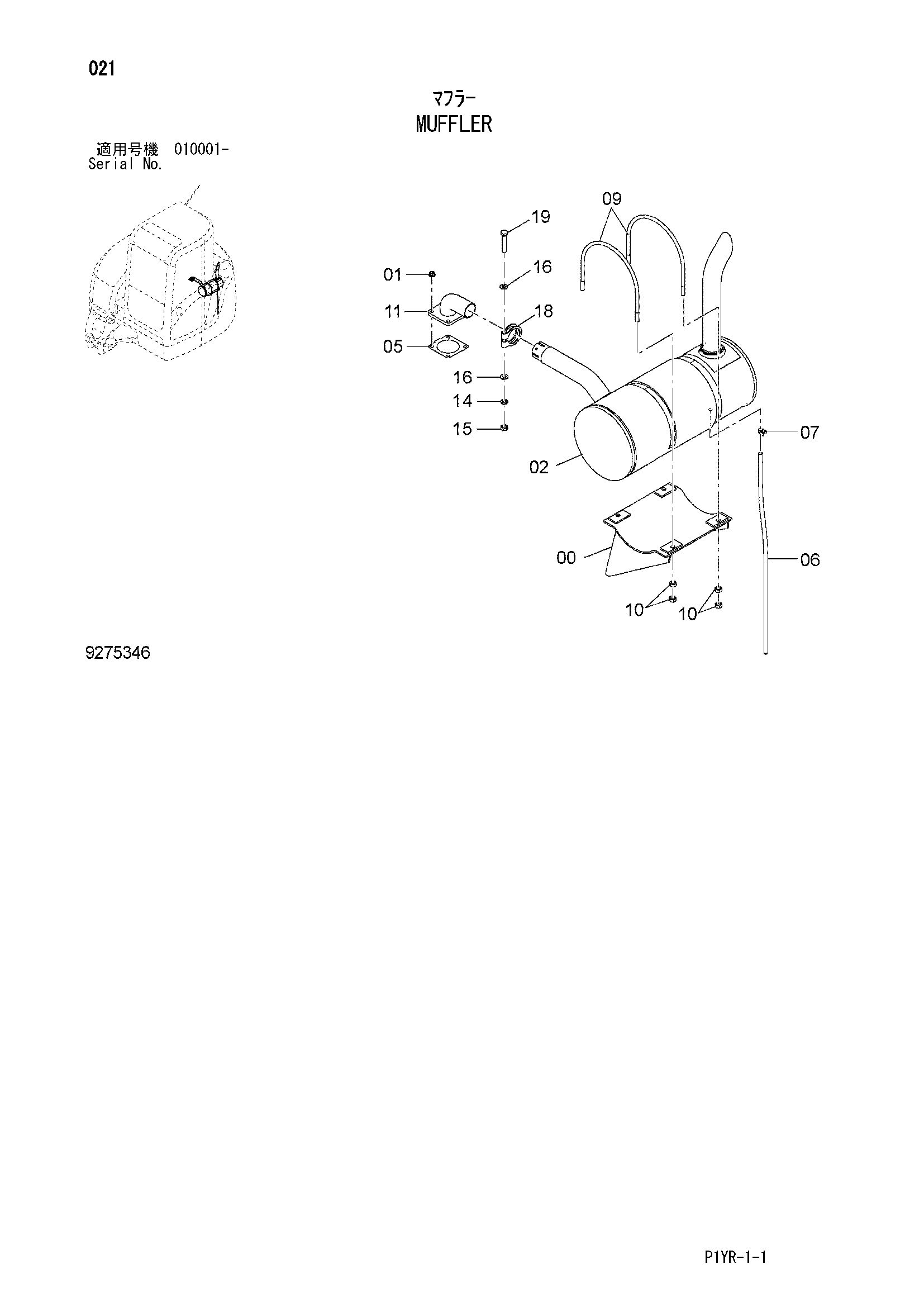

Заводская схема «Глушитель» для HITACHI ZX65USB-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7052469 | Кронштейн | 1 |
| 01 | 4690085 | Гайка | 4 |
| 02 | 4667315 | Глушитель | 1 |
| 02A | 4686587 | Стекловата | 1 |
| 02B | 4686586 | Стекловата | 1 |
| 02C | 4686585 | Провод лента | 1 |
| 02D | 4686588 | Лента | 2 |
| 05 | 4673212 | Прокладка | 1 |
| 06 | 4644374 | Трубка | 1 |
| 07 | 4396451 | Хомут шланга | 1 |
| 09 | 4379801 | U-образный болт | 2 |
| 10 | J950010 | Гайка | 8 |
| 11 | 9767995 | Трубка фланец | 1 |
| 14 | A590910 | Пружинная шайба | 1 |
| 15 | J950010 | Гайка | 1 |
| 16 | A590110 | Плоская шайба | 2 |
| 18 | 4620561 | Хомут | 1 |
| 19 | J901065 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX65USB-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
