Опора механизма поворота — HITACHI ZX650LC-3

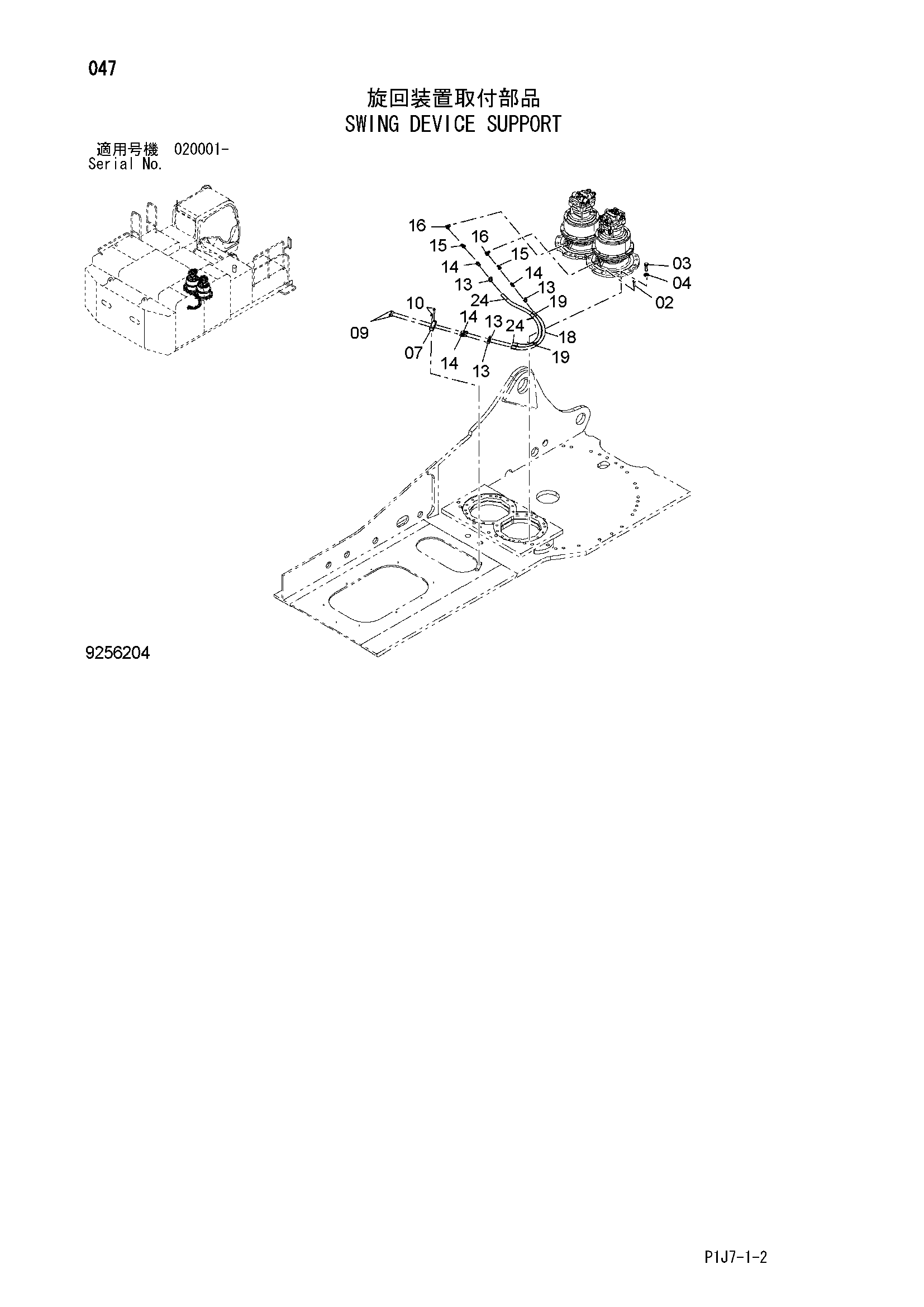

Заводская схема «Опора механизма поворота» для HITACHI ZX650LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4253709 | Установочный штифт | 4 |
| 03 | J932270 | Болт | 26 |
| 04 | 4089822 | Шайба | 26 |
| 07 | 4297191 | Блок | 1 |
| 09 | 4509122 | Пробка | 2 |
| 10 | J271045 | Болт с шайбой | 2 |
| 10A | J901045 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 13 | 4504367 | Хомут шланга | 4 |
| 14 | 4004589 | Соединение | 4 |
| 15 | J70184 | Адаптер | 2 |
| 16 | 94-0648 | Угловой штуцер | 2 |
| 18 | 4654925 | Шланг | 1 |
| 19 | 4055312 | Ленточный зажим | 2 |
| 24 | 4644716 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
