Утилитй короб — HITACHI ZX650LC-3

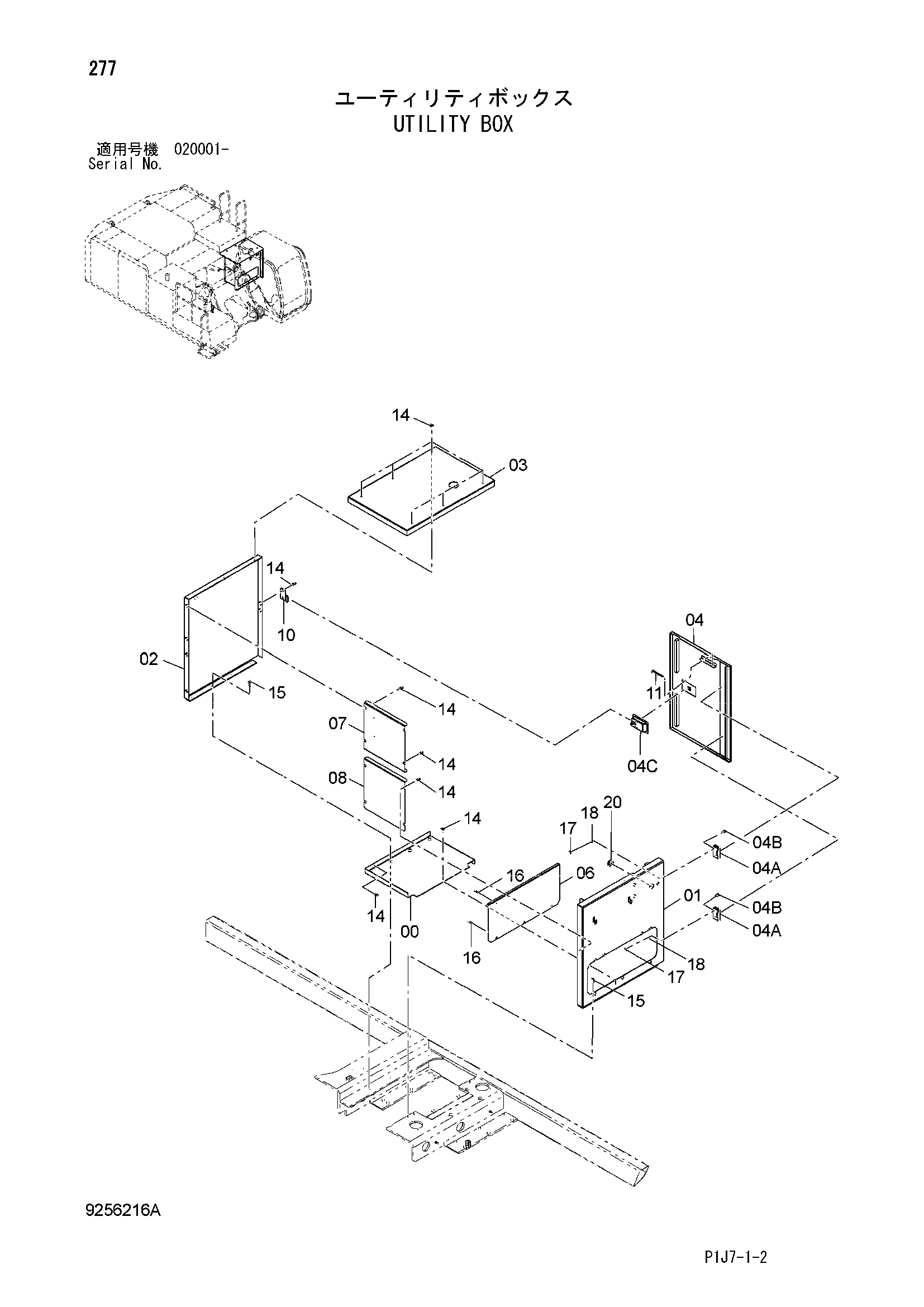

Заводская схема «Утилитй короб» для HITACHI ZX650LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3106619 | Крышка | 1 |
| 01 | 7049539 | Крышка | 1 |
| 02 | 7049166 | Крышка | 1 |
| 03 | 8104774 | Крышка | 1 |
| 04 | 7049541 | Дверь | 1 |
| 04A | 3072015 | Петля | 2 |
| 04B | J901230 | Болт | 4 |
| 04C | 4409394 | Блокировка (левый) | 1 |
| 06 | 3107730 | Крышка | 1 |
| 07 | 8102828 | Крышка | 1 |
| 08 | 3106626 | Крышка | 1 |
| 10 | 4454860 | Ограничитель | 1 |
| 11 | 4639112 | Стойка | 1 |
| 14 | J281230 | Болт с шайбой | 21 |
| 14A | J901230 | Болт | 1 |
| 14B | 4249324 | Шайба | 1 |
| 15 | J271245 | Болт с шайбой | 8 |
| 15A | J901245 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | J271030 | Болт с шайбой | 7 |
| 16A | J901030 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | J950012 | Гайка | 4 |
| 18 | J222012 | Шайба | 4 |
| 20 | 4210485 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
