Аккумулятор короб — HITACHI ZX650LC-3

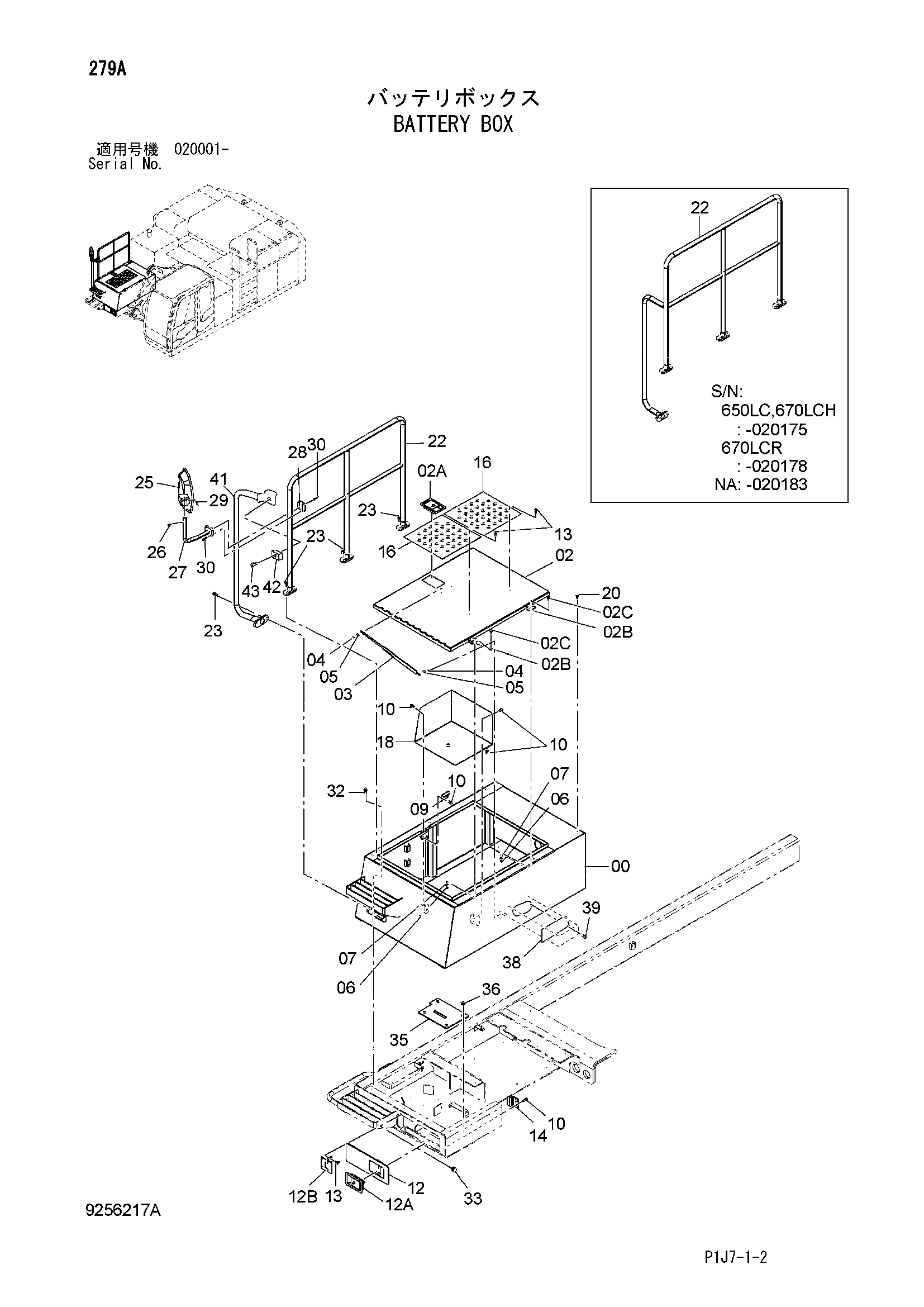

Заводская схема «Аккумулятор короб» для HITACHI ZX650LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5010386 замена: 5011267 | Короб аккумулятор | 1 |
| 00 | 5011267 | Короб аккумулятор | 1 |
| 02 | 7049417 | Крышка | 1 |
| 02A | 4466402 | Блокировка (левый) | 1 |
| 02B | 9746541 | Петля | 2 |
| 02C | J901025 | Болт | 4 |
| 03 | 4344047 | Гидроцилиндр | 1 |
| 04 | 4022697 | Стопорный палец | 2 |
| 05 | A590108 | Плоская шайба | 2 |
| 06 | J950010 | Гайка | 4 |
| 07 | A590110 | Плоская шайба | 4 |
| 09 | 4642400 | Ограничитель | 1 |
| 10 | J271230 | Болт с шайбой | 10 |
| 10A | J901230 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 12 | 8102527 | Дверь | 1 |
| 12A | 4361637 | Блокировка (левый) | 1 |
| 12B | 3072015 | Петля | 1 |
| 13 | J271030 | Болт с шайбой | 10 |
| 13A | J901030 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | 4450838 | Ограничитель | 1 |
| 16 | 3091337 | Крышка | 2 |
| 18 | 4644004 | Ящик для инструментов | 1 |
| 20 | J921225 | Болт | 1 |
| 22 | 7049400 замена: 7051784 | Поручень | 1 |
| 22 | 7051784 | Поручень | 1 |
| 23 | J271235 | Болт с шайбой | 8 |
| 23A | J901235 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 25 | 4418912 | Зеркало | 1 |
| 25A | 4653315 | Втулка | 1 |
| 26 | 4144018 | Пружинный штифт | 1 |
| 27 | 8093733 | Стойка | 1 |
| 28 | 4376895 | Хомут | 1 |
| 29 | J780545 | Болт с внутренним шестигранником | 4 |
| 30 | J260850 | Болт с шайбой | 4 |
| 30A | J900850 | Болт | 1 |
| 30B | A590108 | Плоская шайба | 1 |
| 32 | J281235 | Болт с шайбой | 6 |
| 32A | J901235 | Болт | 1 |
| 32B | 4249324 | Шайба | 1 |
| 33 | 4294508 | Ограничитель | 1 |
| 35 | 4653279 | Резиновая прокладка | 1 |
| 36 | J281020 | Болт с шайбой | 4 |
| 36A | J901020 | Болт | 1 |
| 36B | 4486055 | Шайба | 1 |
| 38 | 4666778 | Крышка | 1 |
| 39 | J271025 | Болт с шайбой | 4 |
| 39A | J901025 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 41 | 8107386 | Поручень | 1 |
| 42 | 4190127 | Хомут трубки | 1 |
| 43 | J271270 | Болт с шайбой | 1 |
| 43A | J901270 | Болт | 1 |
| 43B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
