Пилотные гидролинии (основной) — HITACHI ZX650LC-3

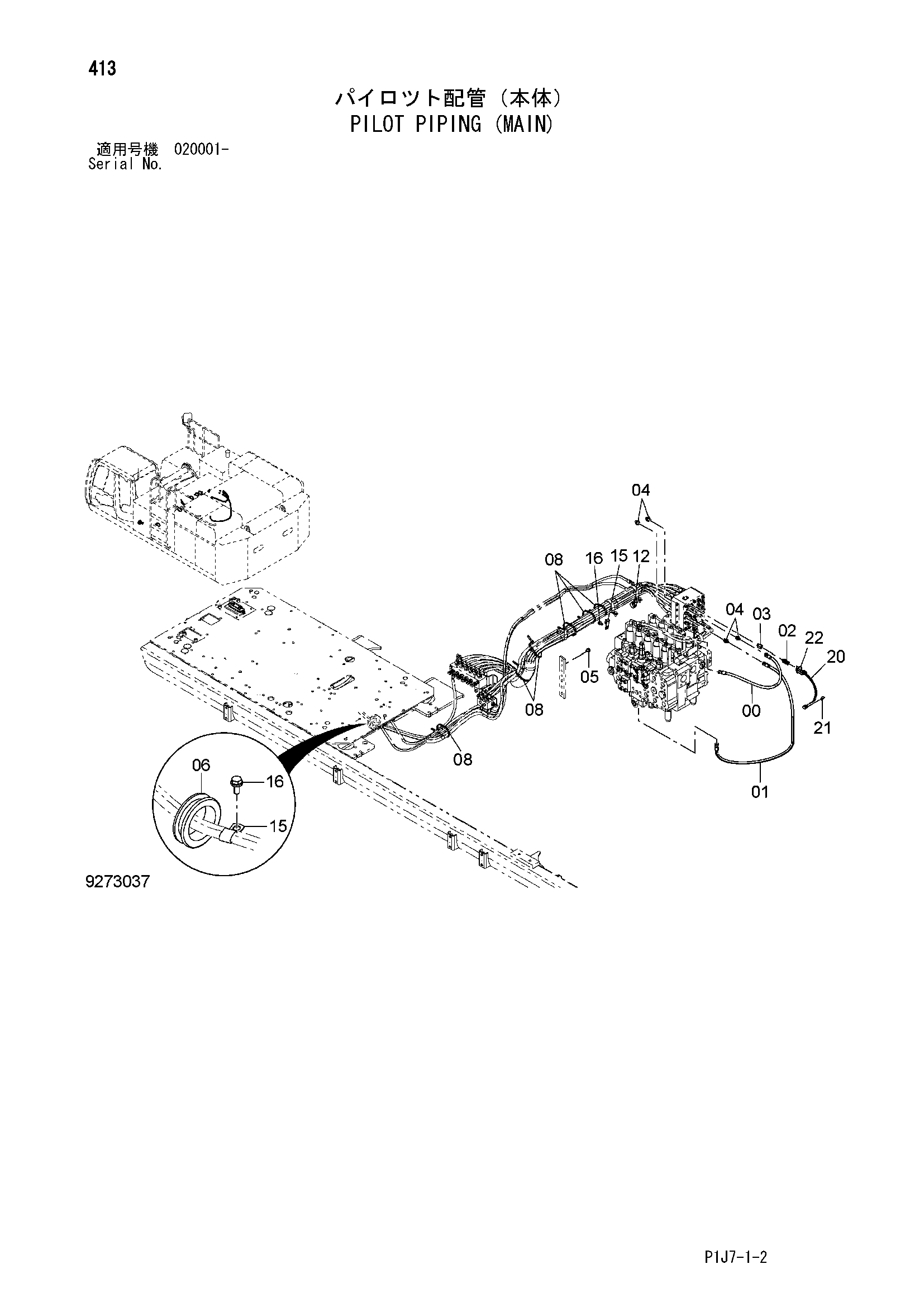

Заводская схема «Пилотные гидролинии (основной)» для HITACHI ZX650LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4658727 | Шланг | 1 |
| 01 | 4658728 | Шланг | 1 |
| 02 | 4436535 | Датчик давления | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4263446 | Переходник S | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852133 | Адаптер | 4 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A885002 | Пробка | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4226533 | Резиновая втулка | 1 |
| 08 | 4121859 | Ленточный зажим | 12 |
| 12 | 4190264 | Зажим | 1 |
| 15 | 4190292 | Зажим | 2 |
| 16 | J271025 | Болт с шайбой | 2 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | 4327293 | Защитный кожух | 8 |
| 20 | 4660321 | Жгут проводов | 1 |
| 21 | 4257159 | Кронштейн | 1 |
| 22 | 4467676 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
