Воздушный трубопроводы (2) — HITACHI ZX650LC-3

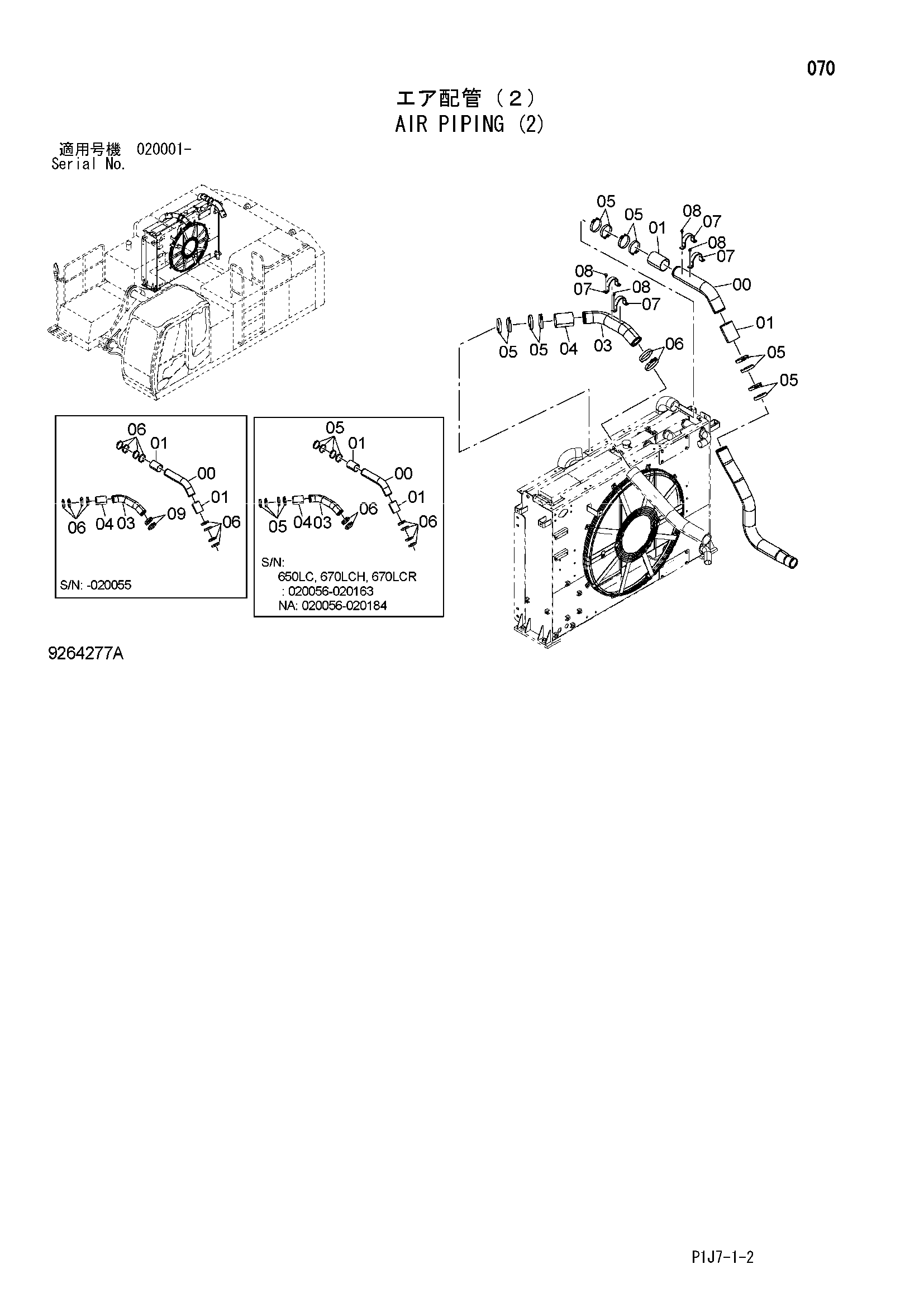

Заводская схема «Воздушный трубопроводы (2)» для HITACHI ZX650LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8102398 | Трубка воздушный | 1 |
| 01 | 4644283 | Воздушный шланг | 2 |
| 03 | 8102396 | Трубка воздушный | 1 |
| 04 | 4644285 | Воздушный шланг | 1 |
| 05 | 4282486 замена: 4282485 | Хомут шланга | 8 |
| 05 | 4282485 | Хомут шланга | 12 |
| 06 | 4282486 | Хомут шланга | 12 |
| 06 | 4282486 | Хомут шланга | 6 |
| 06 | 4282486 | Хомут шланга | 2 |
| 07 | 4186854 | Хомут трубки | 4 |
| 08 | J271025 | Болт с шайбой | 8 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 4282488 | Хомут шланга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
