Радиатор крышка — HITACHI ZX650LC-3

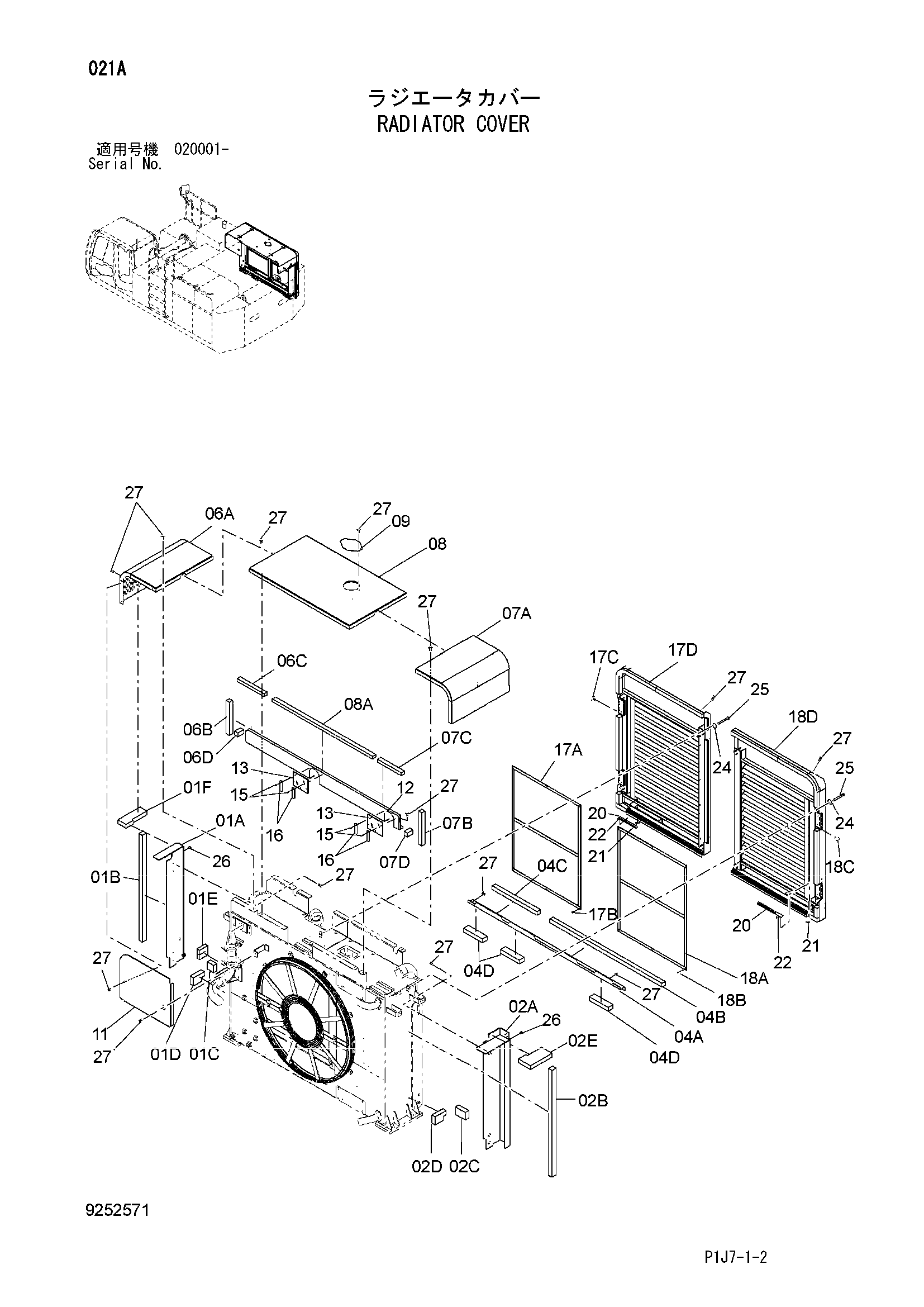

Заводская схема «Радиатор крышка» для HITACHI ZX650LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8102640 | Крышка в сборе | 1 |
| 01A | 8102639 | Крышка | 1 |
| 01B | 4643979 | Резиновая прокладка | 1 |
| 01C | 4637353 | Резиновая прокладка | 1 |
| 01D | 4644517 | Резиновая прокладка | 1 |
| 01E | 4643982 | Резиновая прокладка | 1 |
| 01F | 4643981 | Резиновая прокладка | 1 |
| 02 | 8102638 | Крышка в сборе | 1 |
| 02A | 8102637 | Крышка | 1 |
| 02B | 4643979 | Резиновая прокладка | 1 |
| 02C | 4637494 | Резиновая прокладка | 1 |
| 02D | 4644516 | Резиновая прокладка | 1 |
| 02E | 4643980 | Резиновая прокладка | 1 |
| 04 | 8102776 | Крышка в сборе | 1 |
| 04A | 3106582 | Крышка | 1 |
| 04B | 4643926 | Резиновая прокладка | 1 |
| 04C | 4643927 | Резиновая прокладка | 1 |
| 04D | 4643928 | Резиновая прокладка | 3 |
| 06 | 7049454 | Крышка в сборе | 1 |
| 06A | 7049453 | Крышка | 1 |
| 06B | 4643932 | Резиновая прокладка | 1 |
| 06C | 4643935 | Резиновая прокладка | 1 |
| 06D | 4643934 | Резиновая прокладка | 1 |
| 07 | 7049452 | Крышка в сборе | 1 |
| 07A | 7049451 | Крышка | 1 |
| 07B | 4643932 | Резиновая прокладка | 1 |
| 07C | 4643933 | Резиновая прокладка | 1 |
| 07D | 4643934 | Резиновая прокладка | 1 |
| 08 | 6024153 | Крышка в сборе | 1 |
| 08A | 4643983 | Резиновая прокладка | 1 |
| 09 | 4343333 | Крышка | 1 |
| 11 | 8102850 | Крышка | 1 |
| 12 | 2052918 | Крышка | 1 |
| 13 | 4643931 | Резиновая прокладка | 2 |
| 15 | 4425573 | Зажим | 8 |
| 16 | 4652228 | Пластина | 4 |
| 17 | 9255998 | Воздуховод | 1 |
| 17A | 8102636 | Сетка | 1 |
| 17B | J260616 | Болт с шайбой | 10 |
| 17BA | J900616 | Болт | 1 |
| 17BB | A590106 | Плоская шайба | 1 |
| 17C | 4294508 | Ограничитель | 2 |
| 17D | 7050708 | Воздуховод | 1 |
| 18 | 9255999 | Воздуховод в сборе | 1 |
| 18A | 8102636 | Сетка | 1 |
| 18B | J260616 | Болт с шайбой | 10 |
| 18BA | J900616 | Болт | 1 |
| 18BB | A590106 | Плоская шайба | 1 |
| 18C | 4294508 | Ограничитель | 2 |
| 18D | 7050709 | Воздуховод | 1 |
| 20 | 9762050 | Стойка | 2 |
| 21 | A590112 | Плоская шайба | 2 |
| 22 | 4022699 | Стопорный палец | 2 |
| 24 | 4338575 | Плоская шайба | 8 |
| 25 | J901404 | Болт | 8 |
| 26 | J901220 | Болт | 8 |
| 27 | J281235 | Болт с шайбой | 41 |
| 27A | J901235 | Болт | 1 |
| 27B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
