Гидролинии рабочего оборудования (рукоять 5.3m) — HITACHI ZX650LC-3

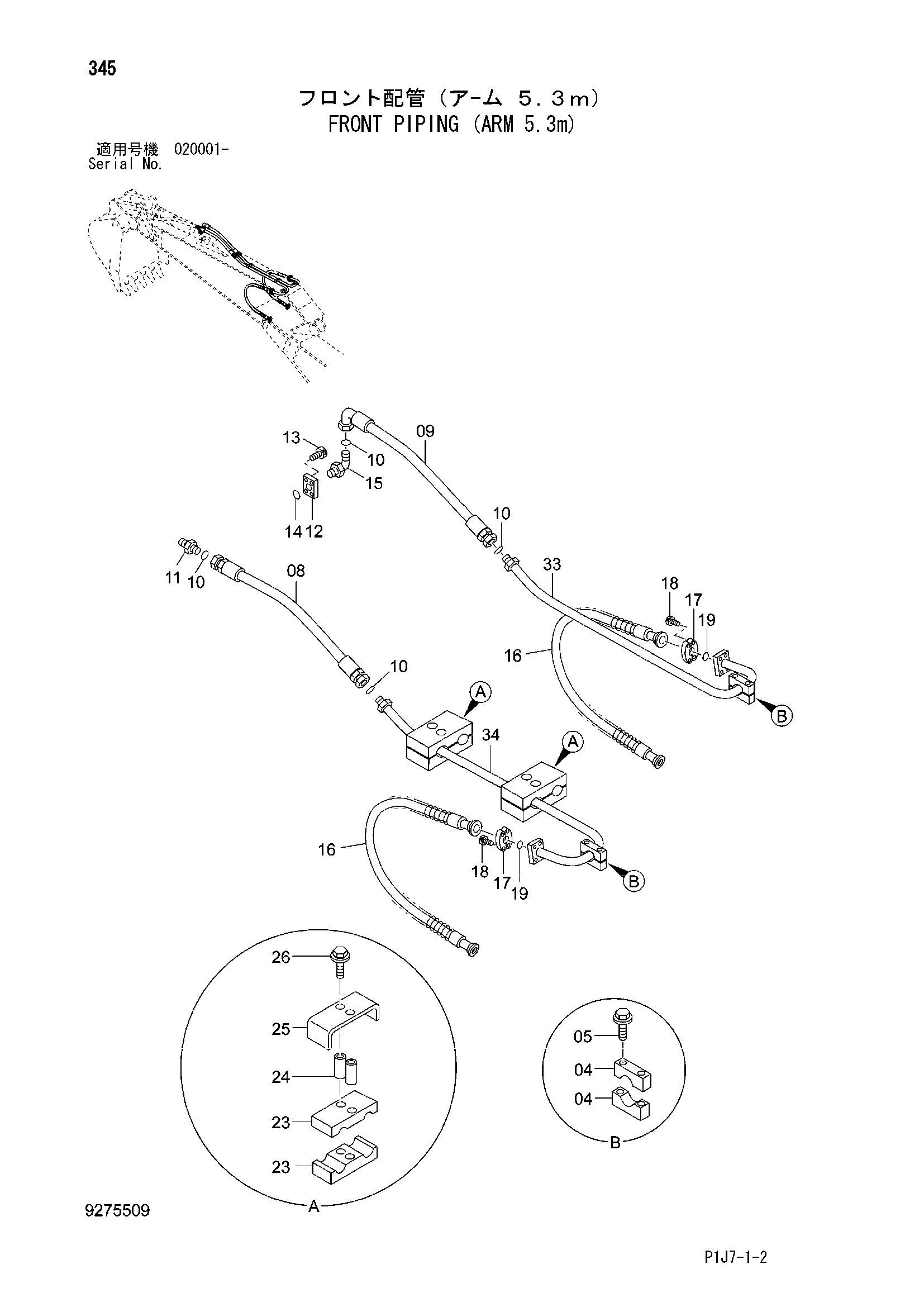

Заводская схема «Гидролинии рабочего оборудования (рукоять 5.3m)» для HITACHI ZX650LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4334363 | Хомут трубки | 4 |
| 05 | J271290 | Болт с шайбой | 4 |
| 05A | J901290 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 08 | 4272697 | Шланг | 1 |
| 09 | 4308148 | Шланг | 1 |
| 10 | 4187328 | Уплотнительное кольцо | 4 |
| 11 | 4189535 | Адаптер | 1 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 3046126 | Фланец | 1 |
| 13 | M341245 | Болт с внутренним шестигранником | 4 |
| 14 | A811035 | Уплотнительное кольцо | 1 |
| 15 | 4198799 | Угловой штуцер | 1 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | 4373644 | Шланг | 2 |
| 17 | 4089703 | Разъёмный фланец | 4 |
| 18 | M341450 | Болт с внутренним шестигранником | 8 |
| 19 | 4508805 | Уплотнительное кольцо | 2 |
| 23 | 4619891 | Хомут | 4 |
| 24 | 4304539 | Проставка | 4 |
| 25 | 4619892 | Хомут трубки | 2 |
| 26 | J271285 | Болт с шайбой | 4 |
| 26A | J901285 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 33 | 7053116 | Трубка | 1 |
| 34 | 7053178 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
