041: Топливный фильтр и кронштейн — HITACHI ZX650LC-3

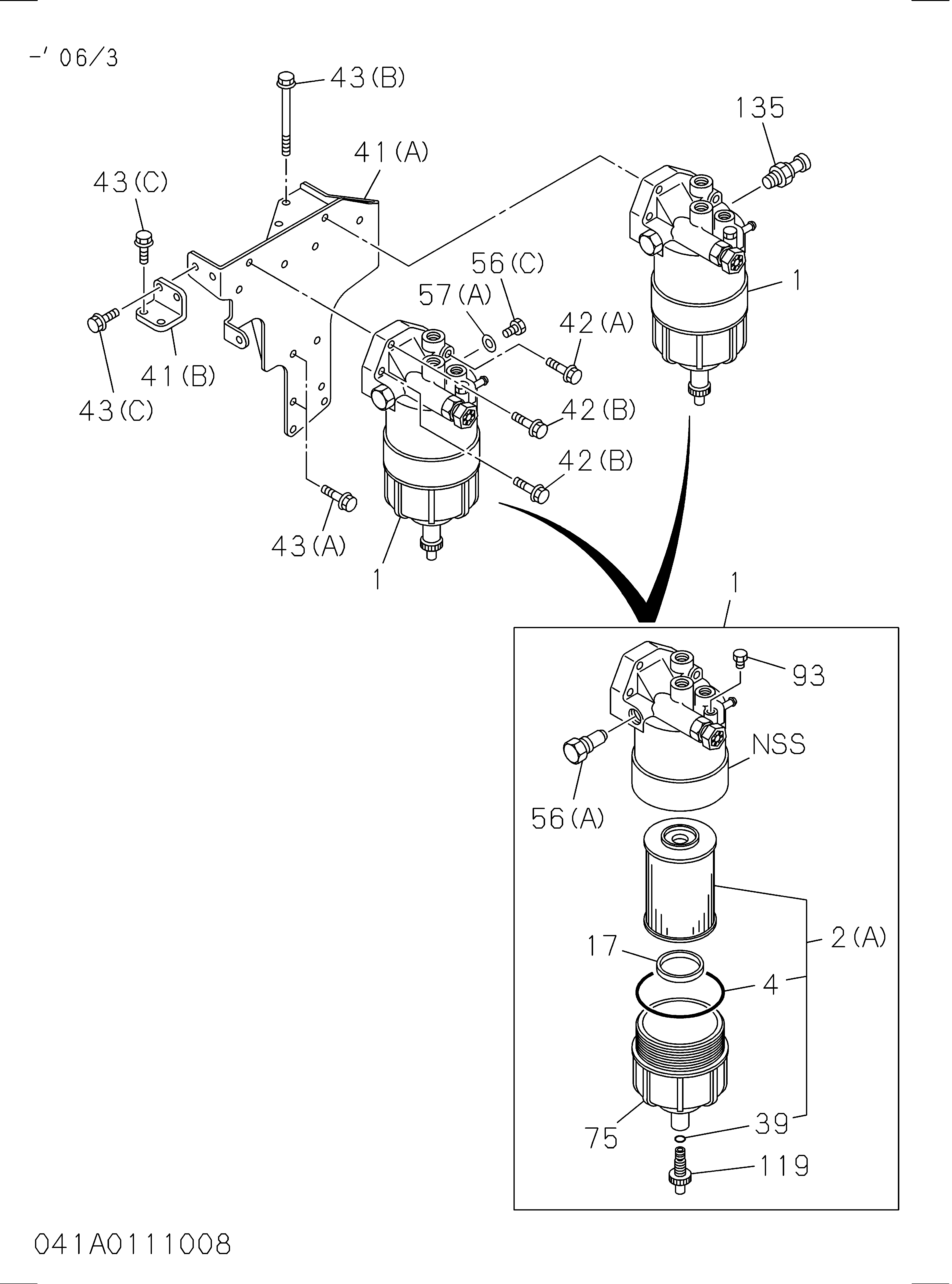

Заводская схема «041: Топливный фильтр и кронштейн» для HITACHI ZX650LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 8973759082 | Фильтр в сборе топливный | 2 |
| 001 | 8980867241 | Фильтр в сборе топливный | 2 |
| 001 | 8981438240 | Фильтр в сборе топливный | 2 |
| 001 | 8981660900 | Фильтр в сборе топливный | 2 |
| 002(A) | 8980088401 | Элемент комплект топливный фильтр | 2 |
| 002(A) | 8981430410 | Элемент комплект топливный фильтр | 2 |
| 002(A) | 8981527380 | Элемент комплект топливный фильтр | 2 |
| 004 | 8980088420 | Прокладка топливный фильтр | 2 |
| 017 | 8980088490 | Флоат топливный фильтр | 2 |
| 039 | 8980088430 | Прокладка дренажный пробка | 2 |
| 041(A) | 8980311970 | Кронштейн топливный фильтр | 1 |
| 041(A) | 8980893280 | Кронштейн топливный фильтр | 1 |
| 041(B) | 8980312001 | Кронштейн топливный фильтр | 1 |
| 042(A) | 0280810800 | Болт топливный фильтр | 2 |
| 042(A) | 0280510800 | Болт топливный фильтр | 2 |
| 042(B) | 0286810400 | Болт топливный фильтр | 4 |
| 042(B) | 0286510400 | Болт топливный фильтр | 4 |
| 043(A) | 0281810200 | Болт кронштейн | 4 |
| 043(A) | 0281510200 | Болт кронштейн | 4 |
| 043(B) | 0281860120 | Болт кронштейн | 2 |
| 043(B) | 0281560120 | Болт кронштейн | 3 |
| 043(C) | 0286810250 | Болт кронштейн | 4 |
| 043(C) | 0286510250 | Болт кронштейн | 4 |
| 056(A) | 8980088471 | Пробка топливный фильтр | 2 |
| 056(C) | 0920024120 | Пробка топливный фильтр | 1 |
| 057(A) | 1096300840 | Прокладка пробка | 1 |
| 057(A) | 1096301320 | Прокладка пробка | 1 |
| 075 | 8980088440 | Корпус топливный фильтр | 2 |
| 093 | 8980088460 | Разъём топливный фильтр | 2 |
| 094 | 8980088460 | Клапан топливный фильтр | 2 |
| 119 | 8980088480 | Пробка дренажный, топливный фильтр | 2 |
| 135 | 8973288980 | Датчик | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
