Автоматический. смазка насос — HITACHI ZX650LC-3

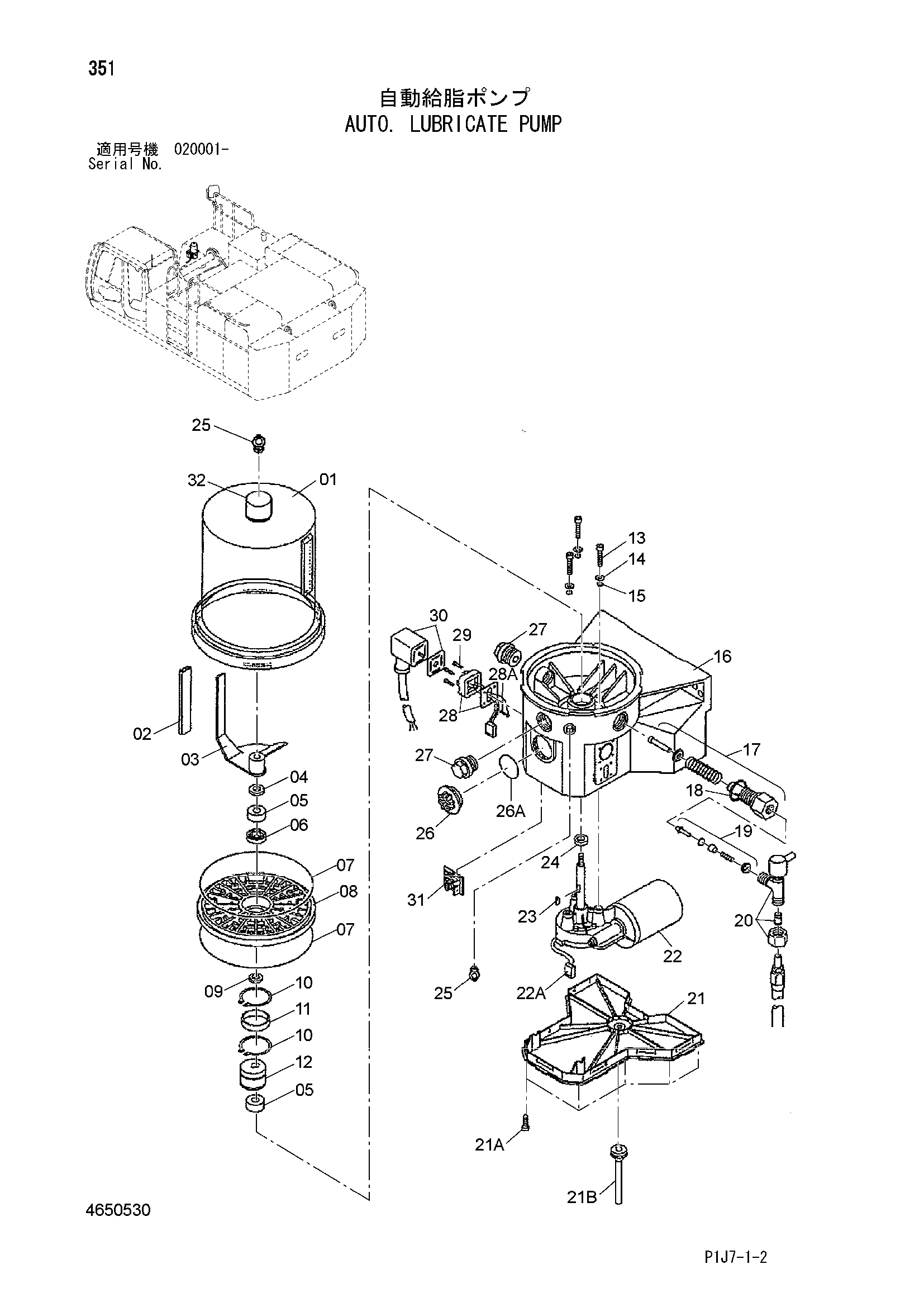

Заводская схема «Автоматический. смазка насос» для HITACHI ZX650LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4650530 | Насос | 1 | |
| 01 | 4701651 | Бак | 1 |
| 02 | 4701652 | Резиновая прокладка | 1 |
| 03 | 4701653 | Ротор | 1 |
| 04 | 4701654 | Шайба | 1 |
| 05 | 4701655 | Подшипник | 2 |
| 06 | 4701656 | Подшипник | 1 |
| 07 | 4701657 | Уплотнительное кольцо | 2 |
| 08 | 4701658 | Пластина | 1 |
| 09 | 4701659 | Регулировочная шайба | 1 |
| 10 | 4701660 | Кольцо | 2 |
| 11 | 4701661 | Кольцо | 1 |
| 12 | 4701662 | Ротор | 1 |
| 13 | 4701663 | Болт с внутренним шестигранником | 3 |
| 14 | 4701664 | Шайба | 3 |
| 15 | 4701665 | Уплотнительное кольцо | 3 |
| 16 | 4701666 | Корпус | 1 |
| 17 | 4612412 | Элемент | 1 |
| 18 | 4701668 | Уплотнительное кольцо | 1 |
| 19 | 4701669 | Клапан | 1 |
| 20 | 4701670 | Предохранительный клапан | 1 |
| 21 | 4701671 | Корпус | 1 |
| 21A | 4701672 | Винт | 10 |
| 21B | 4701673 | Шланг | 1 |
| 22 | 4701674 | Гидромотор в сборе | 1 |
| 22A | 4701675 | Жгут проводов | 1 |
| 23 | 4701676 | Шпонка | 1 |
| 24 | 4701677 | Уплотнение | 1 |
| 25 | 4650534 | Пресс-маслёнка | 2 |
| 26 | 4701678 | Пробка | 1 |
| 26A | 4701679 | Уплотнительное кольцо | 1 |
| 27 | 4701680 | Пробка | 2 |
| 28 | 4701681 | Пробка | 1 |
| 28A | 4701682 | Винт | 1 |
| 29 | 4701683 | Винт | 4 |
| 30 | 4701684 | Жгут проводов | 1 |
| 31 | 4701685 | Электрический деталь | 1 |
| 32 | 4701686 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
