037: Турбокомпрессор — HITACHI ZX650LC-3

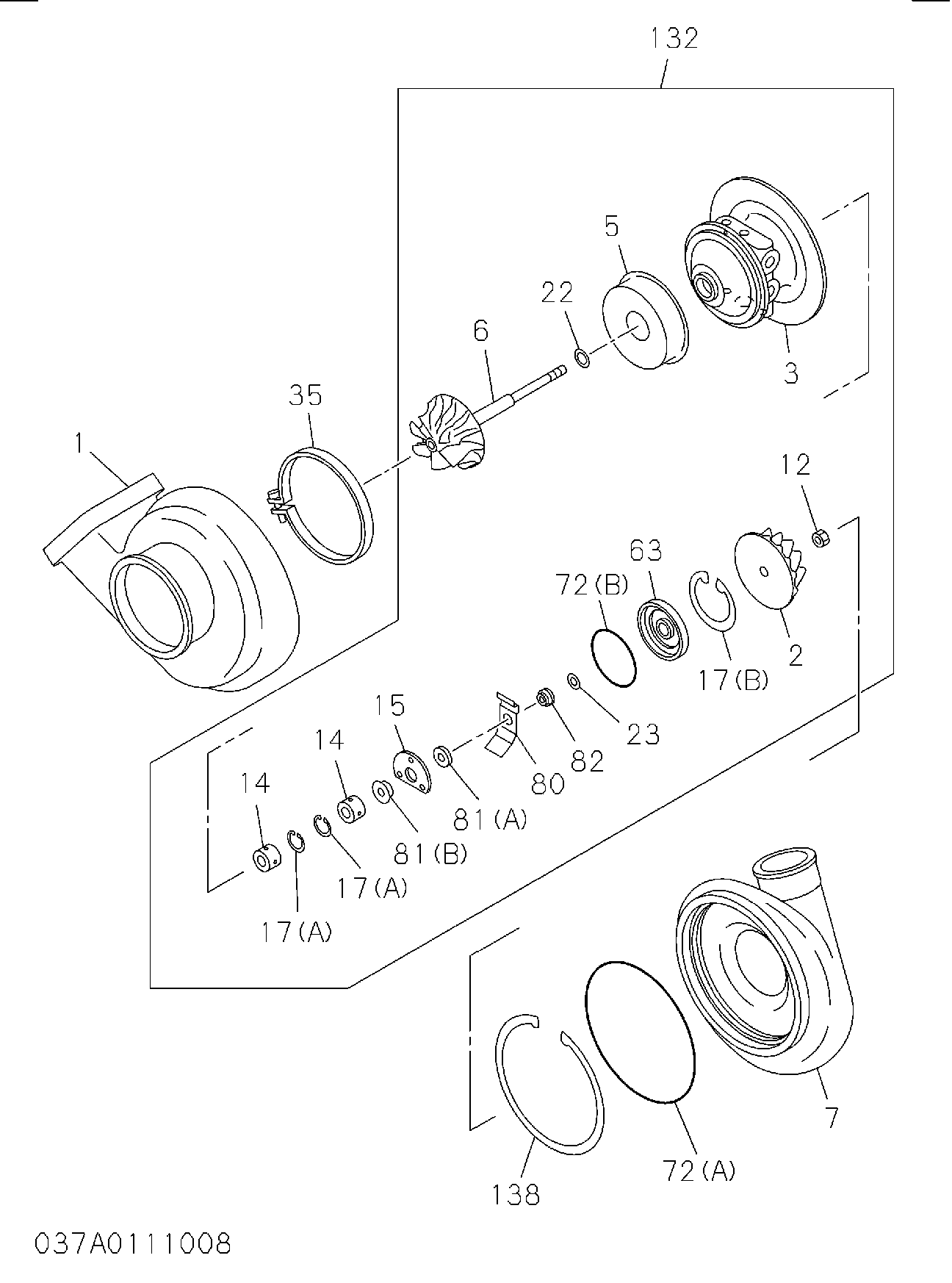

Заводская схема «037: Турбокомпрессор» для HITACHI ZX650LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 1144151360 | Корпус турбине, турбокомпрессор | 1 |
| 002 | 1144510740 | Импеллер турбокомпрессор | 1 |
| 003 | 1144110850 | Корпус подшипник, турбокомпрессор | 1 |
| 005 | 1144250350 | Защита подогрев, турбокомпрессор | 1 |
| 006 | 1144500630 | Вал турбине, турбокомпрессор | 1 |
| 007 | 1144141450 | Корпус вентилятор, турбокомпрессор | 1 |
| 012 | 1144590570 | Гайка LK, трубине вал TO импеллер | 1 |
| 014 | 1144110650 | Подшипник джоурнал, турбокомпрессор | 2 |
| 015 | 1144110600 | Подшипник упорный, турбокомпрессор | 1 |
| 017(A) | 1144590620 | Кольцо джоурнал подшипник, турбокомпрессор | 2 |
| 017(B) | 1144191170 | Кольцо джоурнал подшипник, турбокомпрессор | 1 |
| 022 | 1144590630 | Кольцо уплотнение, турбине боковой, турбокомпрессор | 1 |
| 023 | 1144590590 | Кольцо уплотнение, вентилятор боковой, турбокомпрессор | 1 |
| 035 | 1142192680 | Хомут турбине корпус, турбокомпрессор | 1 |
| 063 | 1144250370 | Вставка импеллер, турбокомпрессор | 1 |
| 072(A) | 1144141070 | Прокладка подшипник корпус, турбокомпрессор | 1 |
| 072(B) | 1144191180 | Прокладка подшипник корпус, турбокомпрессор | 1 |
| 080 | 1144191470 | Дефлектор масляный, турбокомпрессор | 1 |
| 081(A) | 1144590600 | Кольцо упорный, турбокомпрессор | 1 |
| 081(B) | 1144590610 | Кольцо упорный, турбокомпрессор | 1 |
| 082 | 1144550440 | Втулка проставка, турбокомпрессор | 1 |
| 132 | 1144110840 | Картридж турбо | 1 |
| 138 | 1144590560 | Кольцо стопорный, вентилятор корпус | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
