Напорные трубопроводы — HITACHI ZX650LC-3

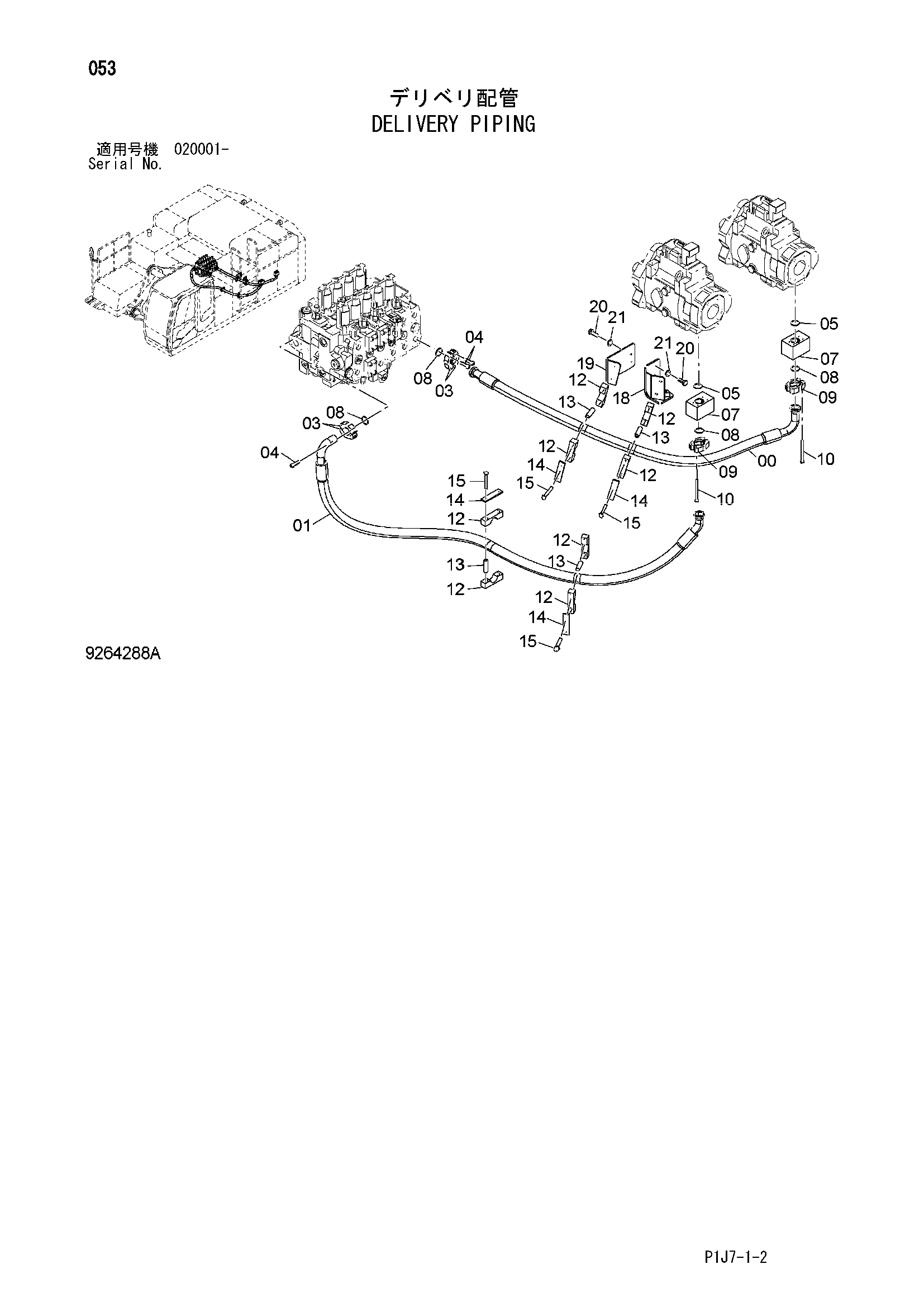

Заводская схема «Напорные трубопроводы» для HITACHI ZX650LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4644288 | Шланг | 1 |
| 01 | 4644289 | Шланг | 1 |
| 03 | 4089703 | Разъёмный фланец | 4 |
| 04 | M341445 | Болт с внутренним шестигранником | 8 |
| 05 | 4508805 | Уплотнительное кольцо | 2 |
| 07 | 2052650 | Блок | 2 |
| 08 | 4508805 | Уплотнительное кольцо | 4 |
| 09 | 4075853 | Разъёмный фланец | 4 |
| 10 | M341202 | Болт | 8 |
| 12 | 4207036 | Хомут | 8 |
| 13 | 4207037 | Проставка | 8 |
| 14 | 4207038 | Пластина | 4 |
| 15 | J271200 | Болт с шайбой | 8 |
| 15A | J901200 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 18 | 8102338 | Кронштейн | 1 |
| 18 | 8110631 замена: 4674209 | Кронштейн | 1 |
| 18 | 8110631 | Кронштейн | 1 |
| 19 | 8102381 | Кронштейн | 1 |
| 20 | J901645 | Болт | 4 |
| 21 | J222016 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
