Основные гидролинии (3-1) — HITACHI ZX650LC-3

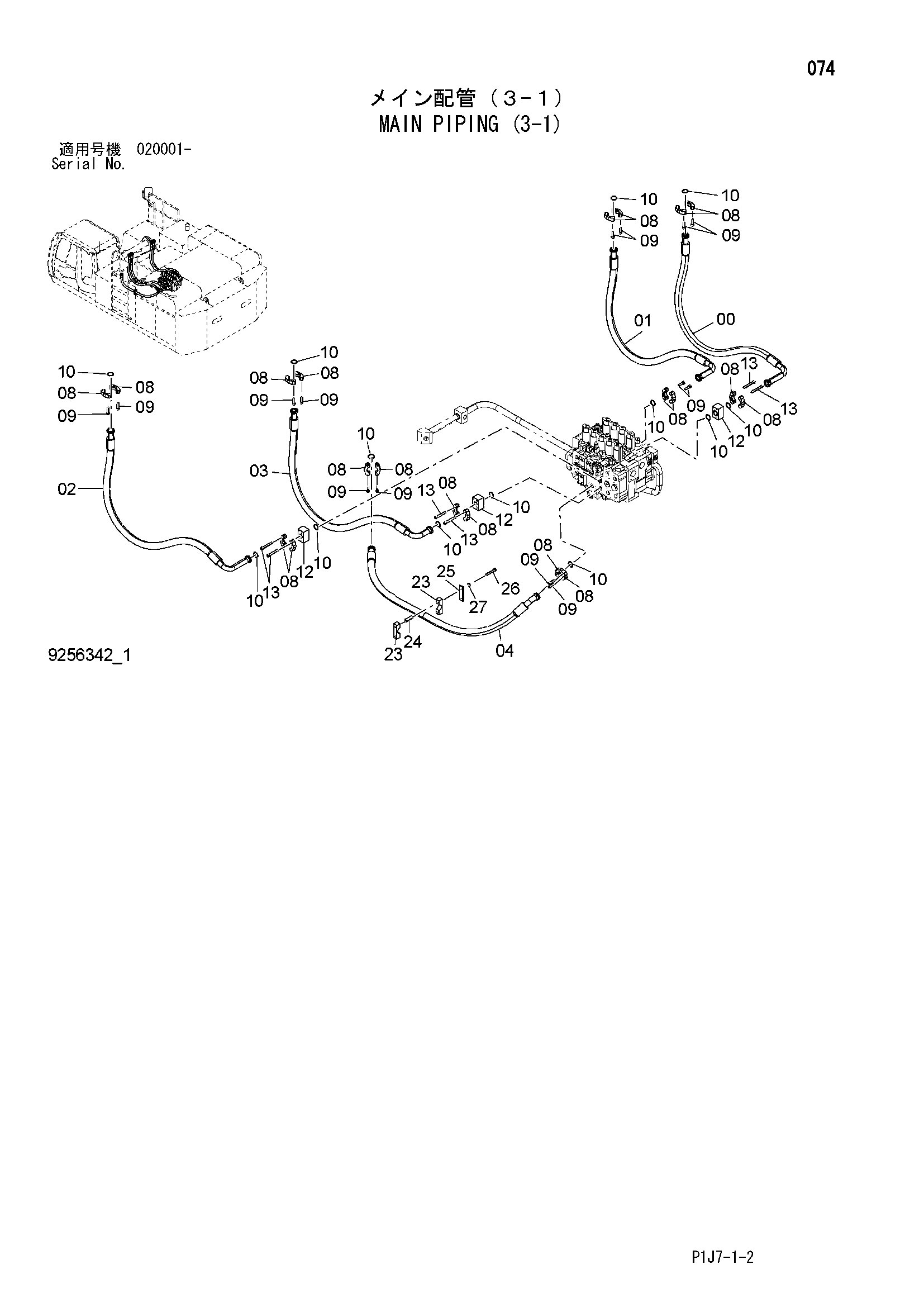

Заводская схема «Основные гидролинии (3-1)» для HITACHI ZX650LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4640252 замена: 4692845 | Шланг | 1 |
| 00 | 4692845 | Шланг | 1 |
| 01 | 4644292 | Шланг | 1 |
| 02 | 4644293 | Шланг | 1 |
| 03 | 4644294 | Шланг | 1 |
| 04 | 4644295 | Шланг | 1 |
| 08 | 4089703 | Разъёмный фланец | 20 |
| 09 | M341445 | Болт с внутренним шестигранником | 28 |
| 10 | 4508805 | Уплотнительное кольцо | 13 |
| 12 | 3106550 | Блок | 3 |
| 13 | M341400 | Болт с внутренним шестигранником | 12 |
| 23 | 4207036 | Хомут | 2 |
| 24 | 4207037 | Проставка | 2 |
| 25 | 4207038 | Пластина | 1 |
| 26 | J271200 | Болт с шайбой | 2 |
| 26A | J901200 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 27 | J222012 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
