Трансмиссия (насос) — HITACHI ZX650LC-3

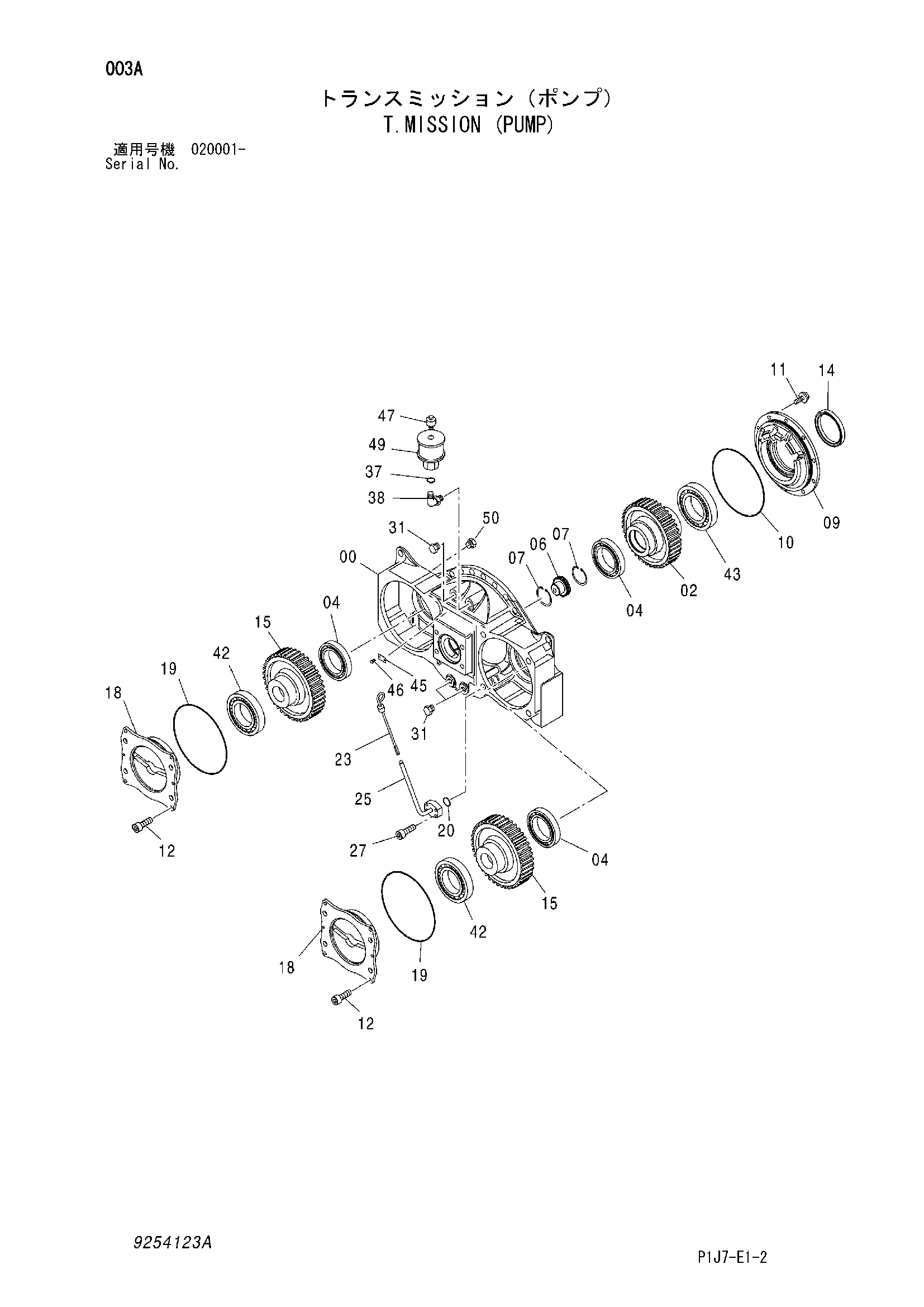

Заводская схема «Трансмиссия (насос)» для HITACHI ZX650LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9254123 замена: 9276420 | Трансмиссия (насос) | 1 | |
| (9276420) | Трансмиссия (насос) | 1 | |
| 00 | 0005271 | Корпус миссион | 1 |
| 02 | 2052286 | Шестерня | 1 |
| 04 | 4160773 | Шариковый подшипник | 3 |
| 06 | 3104843 | Муфта | 1 |
| 07 | 4116290 | Стопорное кольцо | 2 |
| 09 | 2052164 | Картридж | 1 |
| 10 | 4443632 | Уплотнительное кольцо | 1 |
| 11 | J271235 | Болт с шайбой | 10 |
| 11A | J901235 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | M342071 | Болт с внутренним шестигранником | 8 |
| 14 | 4641671 | Масляное уплотнение | 1 |
| 15 | 2052761 | Шестерня | 2 |
| 18 | 2052165 | Картридж | 2 |
| 19 | 4637148 | Уплотнительное кольцо | 2 |
| 20 | 4153532 | Уплотнительное кольцо | 1 |
| 23 | 4651440 | Указатель уровня | 1 |
| 25 | 8103382 | Трубка | 1 |
| 27 | M341036 | Болт с внутренним шестигранником | 4 |
| 31 | 4174542 | Пробка | 3 |
| 31A | 4506424 | Уплотнительное кольцо | 1 |
| 37 | 4187328 | Уплотнительное кольцо | 1 |
| 38 | A853368 | Угловой штуцер | 1 |
| 38A | 4506424 | Уплотнительное кольцо | 1 |
| 42 | 4472548 | Шариковый подшипник | 2 |
| 43 | 4472549 | Шариковый подшипник | 1 |
| 46 | M492564 | Приводной винт | 2 |
| 47 | 4298488 | Сапун | 1 |
| 49 | 8092124 | Трубка | 1 |
| 50 | 4174542 | Пробка | 1 |
| 50A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
