Многофункциональный рычаг трубопроводы — HITACHI ZX650LC-3

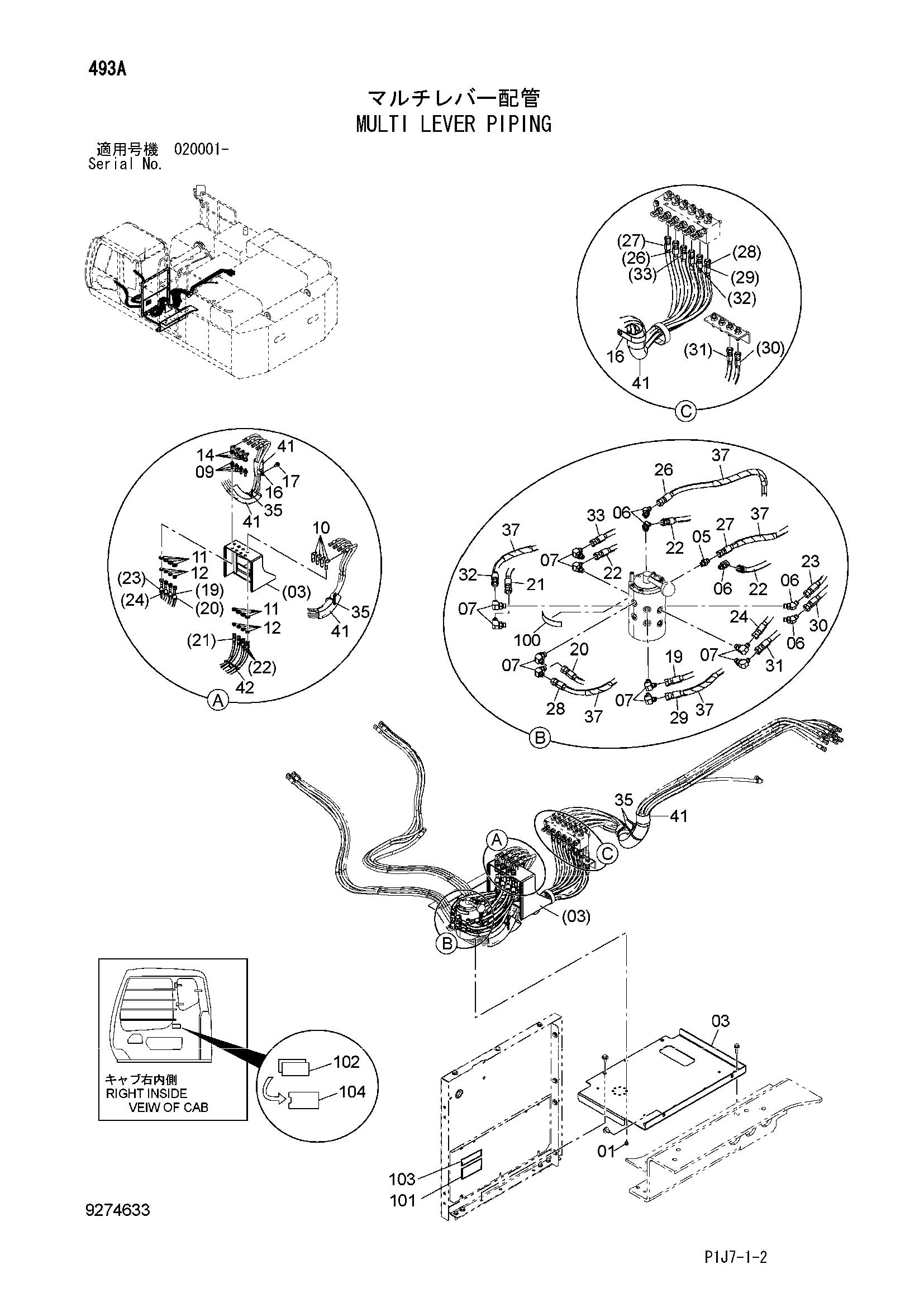

Заводская схема «Многофункциональный рычаг трубопроводы» для HITACHI ZX650LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J260816 | Болт с шайбой | 8 |
| 01A | J900816 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 03 | 7052347 | Крышка | 1 |
| 05 | A852123 | Адаптер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852223 | Угловой штуцер | 5 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852323 | Угловой штуцер | 10 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4202532 | Адаптер | 4 |
| 10 | 4285863 | Угловой штуцер | 4 |
| 11 | J222014 | Шайба | 8 |
| 12 | 4202531 | Гайка | 8 |
| 14 | 4239976 | Унион S | 4 |
| 16 | 4193816 | Зажим | 2 |
| 17 | J271030 | Болт с шайбой | 1 |
| 17A | J901030 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 19 | 4665948 | Шланг | 1 |
| 20 | 4609608 | Шланг | 1 |
| 21 | 4657597 | Шланг | 1 |
| 22 | 4613763 | Шланг | 3 |
| 23 | 4665951 | Шланг | 1 |
| 24 | 4630939 | Шланг | 1 |
| 26 | 4665964 | Шланг | 1 |
| 27 | 4665965 | Шланг | 1 |
| 28 | 4665966 | Шланг | 1 |
| 29 | 4665967 | Шланг | 1 |
| 30 | 4665968 | Шланг | 1 |
| 31 | 4665969 | Шланг | 1 |
| 32 | 4665970 | Шланг | 1 |
| 33 | 4665971 | Шланг | 1 |
| 35 | 4121859 | Ленточный зажим | 5 |
| 37 | 4327293 | Защитный кожух | 5 |
| 41 | 4155962 | Резиновая прокладка | 4 |
| 42 | 4121859 | Ленточный зажим | 2 |
| 100 | 4372969 | Информационная табличка | 1 |
| 101 | 3059267 | Информационная табличка | 1 |
| 102 | 4288249 | Пластина (к-тйпе) | 1 |
| 102 | 4288250 | Пластина (х-тйпе) | 1 |
| 102 | 4288251 | Пластина (м-тйпе) | 1 |
| 102 | 4288252 | Пластина (й-тйпе) | 1 |
| 103 | 4372968 | Информационная табличка | 1 |
| 104 | 4260602 | Корпус | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
