Крышка рама — HITACHI ZX650LC-3

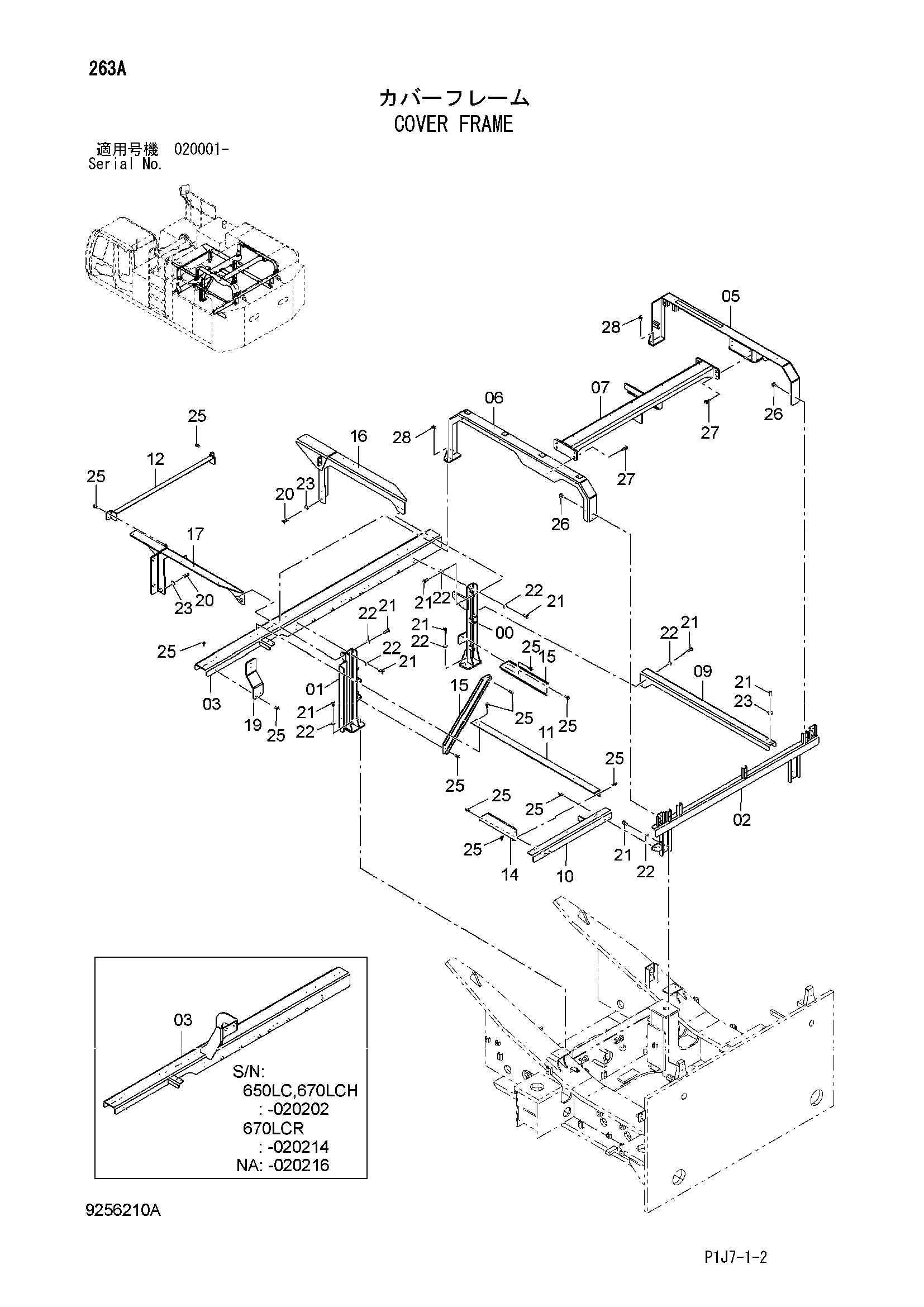

Заводская схема «Крышка рама» для HITACHI ZX650LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8102734 | Рама | 1 |
| 01 | 8102735 | Рама | 1 |
| 02 | 7049525 | Балка | 1 |
| 03 | 7049522 замена: 7053237 | Балка | 1 |
| 03 | 7053237 | Балка | 1 |
| 05 | 7049099 | Опора | 1 |
| 06 | 7048995 | Опора | 1 |
| 07 | 7048820 | Балка | 1 |
| 09 | 8102737 | Балка | 1 |
| 10 | 8102738 | Балка | 1 |
| 11 | 8102739 | Балка | 1 |
| 12 | 8105507 | Балка | 1 |
| 14 | 4644699 | Браке | 1 |
| 15 | 4645303 | Браке | 2 |
| 16 | 8102732 | Опора | 1 |
| 17 | 8102733 | Опора | 1 |
| 19 | 9765278 | Кронштейн | 1 |
| 20 | J921445 | Болт | 2 |
| 21 | J921440 | Болт | 20 |
| 22 | J222014 | Шайба | 18 |
| 23 | 4086894 | Шайба | 4 |
| 25 | J271235 | Болт с шайбой | 28 |
| 25A | J901235 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 26 | J281230 | Болт с шайбой | 4 |
| 26A | J901230 | Болт | 1 |
| 26B | 4249324 | Шайба | 1 |
| 27 | J281245 | Болт с шайбой | 8 |
| 27A | J901245 | Болт | 1 |
| 27B | 4249324 | Шайба | 1 |
| 28 | J281235 | Болт с шайбой | 4 |
| 28A | J901235 | Болт | 1 |
| 28B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
