Управление система (снятие устройство) — HITACHI ZX650LC-3

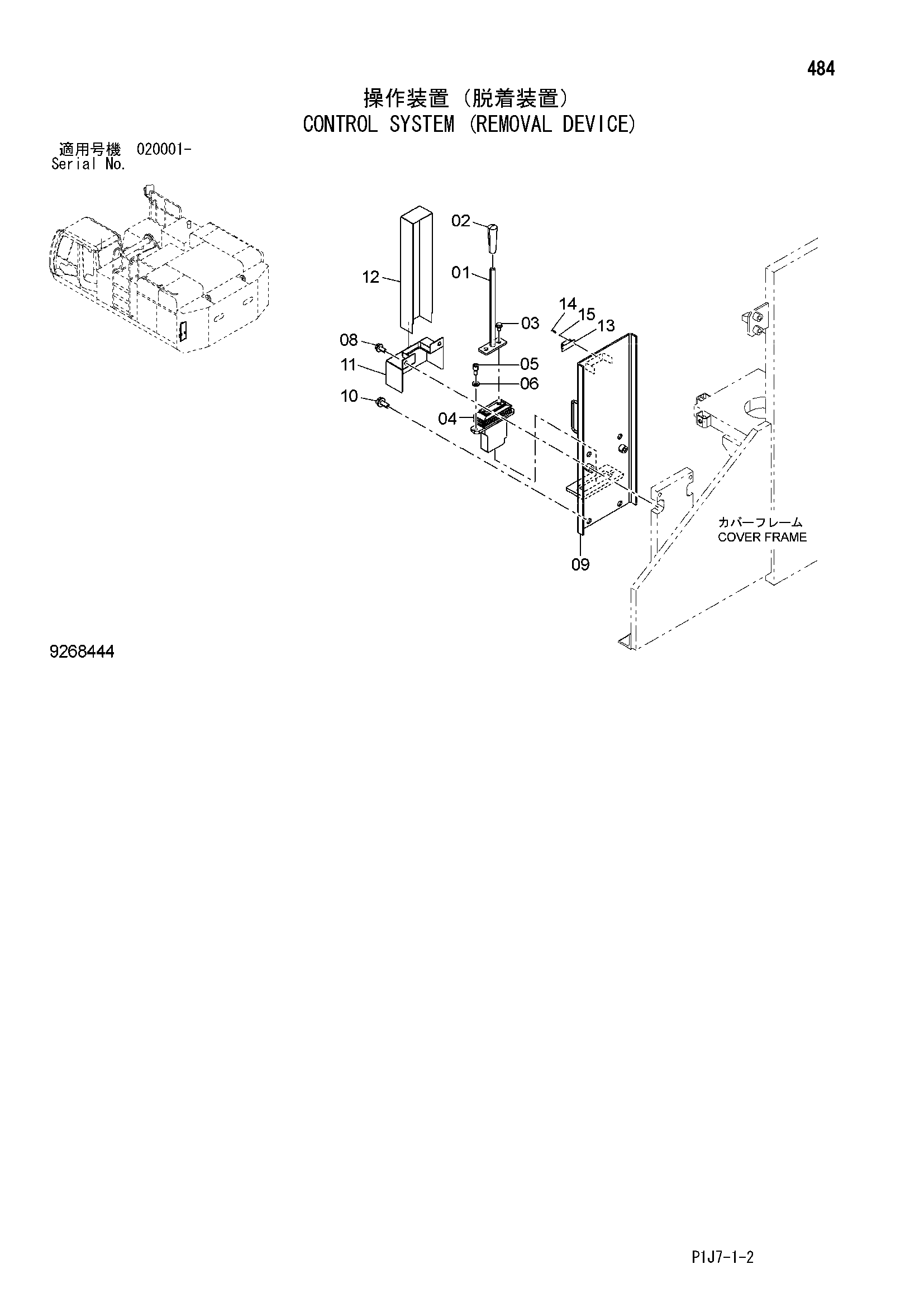

Заводская схема «Управление система (снятие устройство)» для HITACHI ZX650LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9766630 | Рычаг | 1 |
| 02 | 4122424 | Рукоятка | 1 |
| 03 | J260816 | Болт с шайбой | 2 |
| 03A | J900816 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 04 | 9216905 | Пилотный клапан | 1 |
| 05 | J781020 | Болт с внутренним шестигранником | 2 |
| 06 | A590910 | Пружинная шайба | 2 |
| 08 | J271025 | Болт с шайбой | 2 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 7051397 | Пластина | 1 |
| 10 | J271225 | Болт с шайбой | 4 |
| 10A | J901225 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | 8106188 | Крышка | 1 |
| 12 | 4658672 | Крышка | 1 |
| 13 | 4240985 | Магнит | 1 |
| 14 | M430310 | Винт | 2 |
| 15 | A590903 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
