Пилотные гидролинии (4) — HITACHI ZX650LC-3

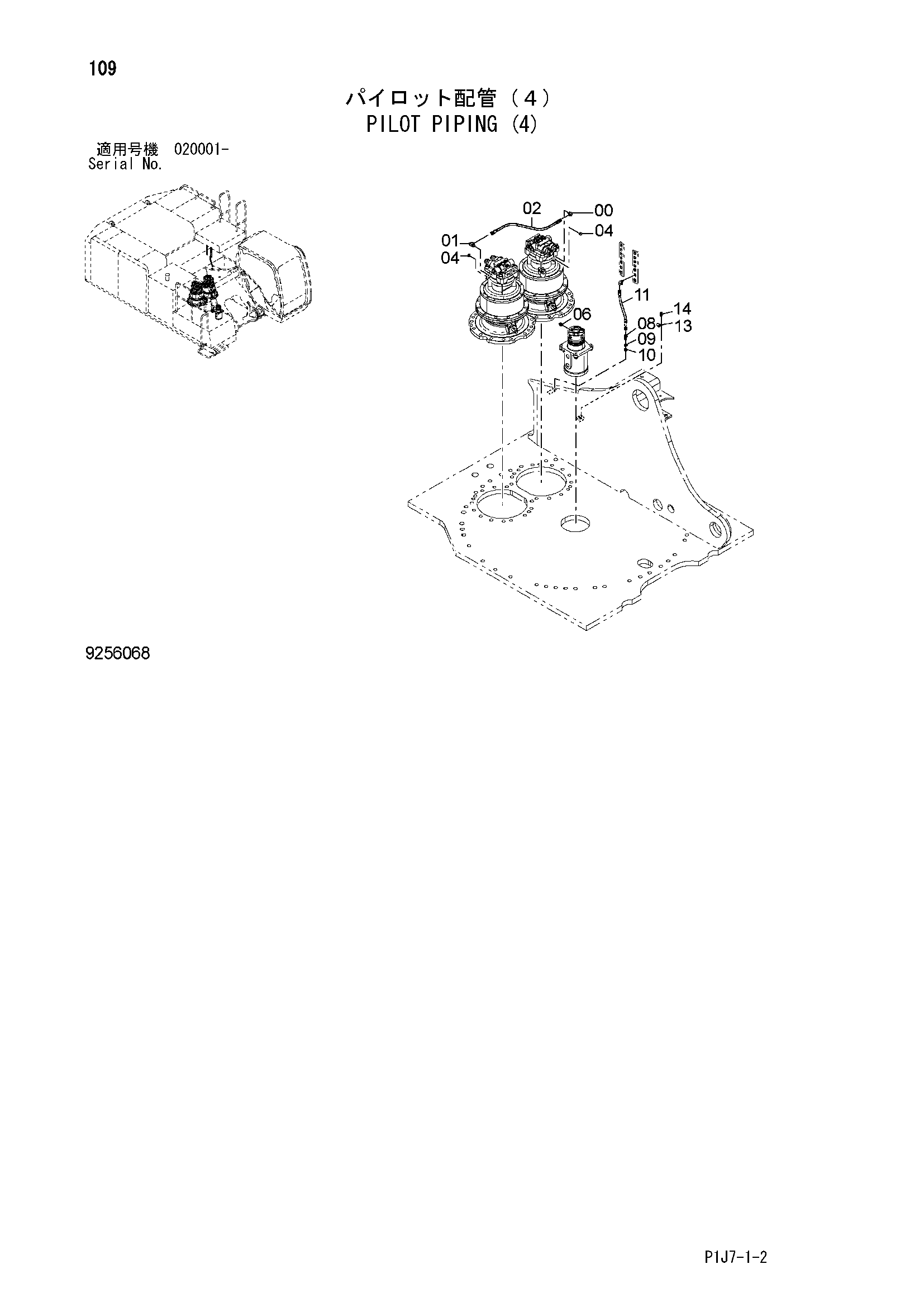

Заводская схема «Пилотные гидролинии (4)» для HITACHI ZX650LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852323 | Угловой штуцер | 1 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852423 | Тройник | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4487215 | Шланг | 1 |
| 04 | A885002 | Пробка | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852133 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4202532 | Адаптер | 1 |
| 09 | A590914 | Пружинная шайба | 1 |
| 10 | 4202531 | Гайка | 1 |
| 11 | 4487172 | Шланг | 1 |
| 13 | 4190253 | Зажим | 1 |
| 14 | J271025 | Болт с шайбой | 1 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
