Основные гидролинии (1) — HITACHI ZX650LC-3

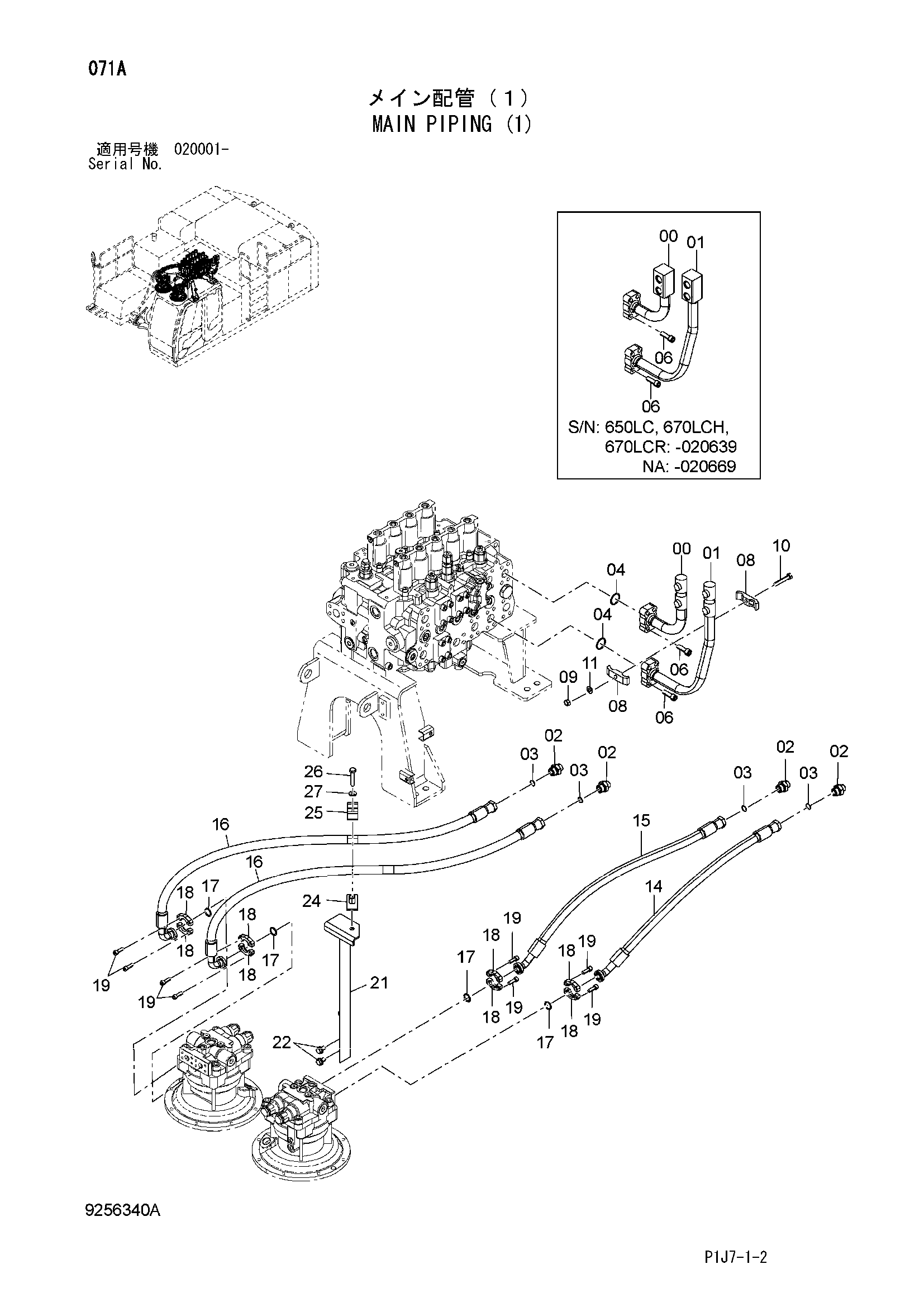

Заводская схема «Основные гидролинии (1)» для HITACHI ZX650LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8038955 замена: 8118326 | Трубка | 1 |
| 00 | 8118326 | Трубка | 1 |
| 01 | 8101525 замена: 8118480 | Трубка | 1 |
| 01 | 8118480 | Трубка | 1 |
| 02 | A853166 | Адаптер | 4 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | 4187308 | Уплотнительное кольцо | 4 |
| 04 | 4508805 | Уплотнительное кольцо | 2 |
| 06 | M341445 | Болт с внутренним шестигранником | 8 |
| 08 | 4053599 | Хомут трубки | 2 |
| 09 | J950012 | Гайка | 1 |
| 10 | J901270 | Болт | 1 |
| 11 | J222012 | Шайба | 1 |
| 14 | 4640000 | Шланг | 1 |
| 15 | 4640233 | Шланг | 1 |
| 16 | 4331603 | Шланг | 2 |
| 17 | 971489 | Уплотнительное кольцо | 4 |
| 18 | 986910 | Разъёмный фланец | 8 |
| 19 | M341030 | Болт с внутренним шестигранником | 16 |
| 21 | 8101082 | Кронштейн | 1 |
| 22 | J271225 | Болт с шайбой | 2 |
| 22A | J901225 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 24 | 9727633 | Хомут | 1 |
| 25 | 4202103 | Хомут | 1 |
| 26 | J901260 | Болт | 1 |
| 27 | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
