Опора двигателя — HITACHI ZX650LC-3

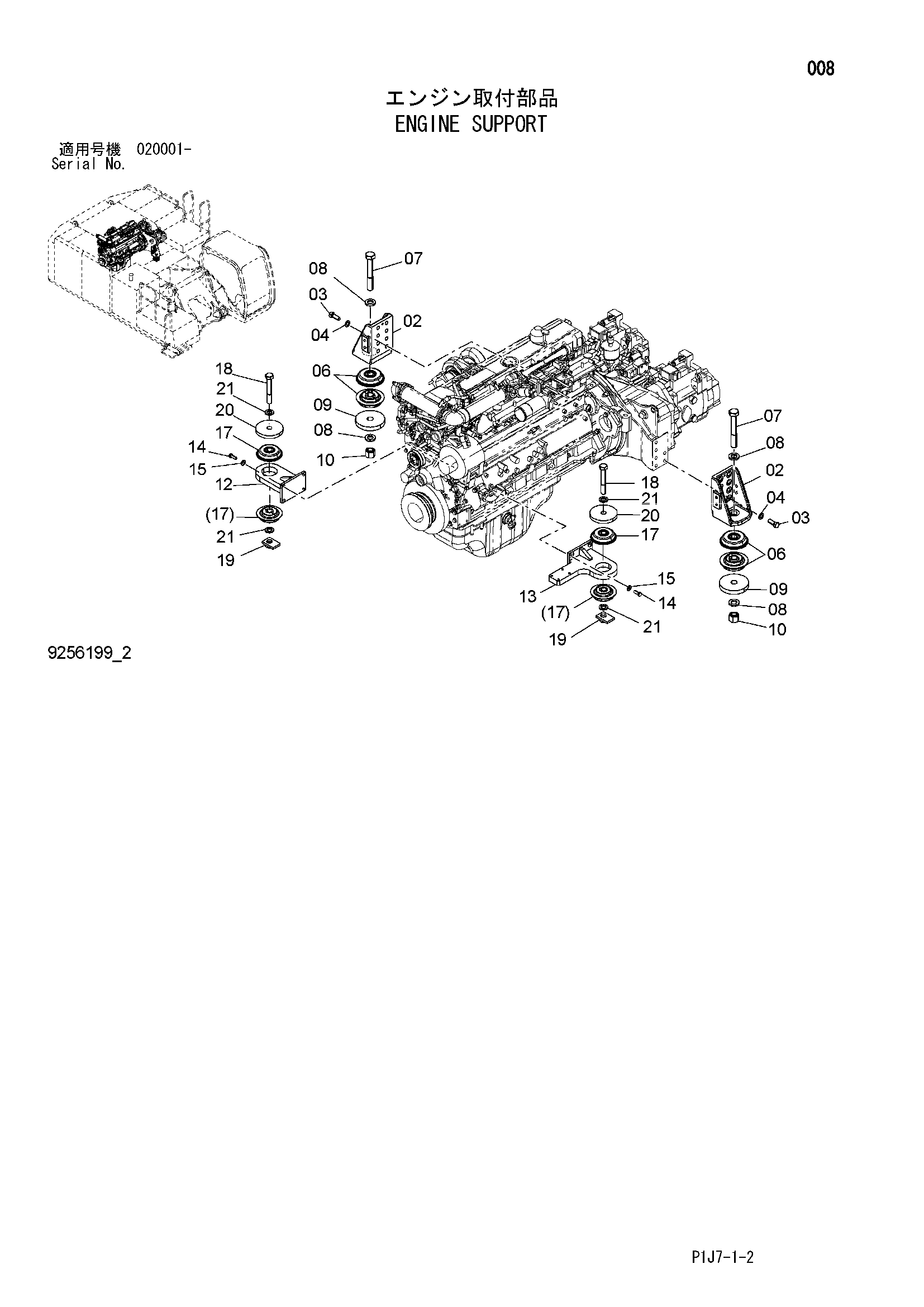

Заводская схема «Опора двигателя» для HITACHI ZX650LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 2052422 | Кронштейн | 2 |
| 03 | J912055 | Болт | 12 |
| 04 | A590120 | Плоская шайба | 12 |
| 06 | 4639326 | Амортизатор | 2 |
| 07 | J833318 | Болт | 2 |
| 08 | 4083438 | Шайба | 4 |
| 09 | 4280782 | Пластина | 2 |
| 10 | M663033 | U-образная гайка | 2 |
| 12 | 8100063 | Кронштейн | 1 |
| 13 | 7048124 | Кронштейн | 1 |
| 14 | 4100116 замена: 4317650 | Болт | 8 |
| 14 | 4317650 | Болт | 8 |
| 15 | J222014 | Шайба | 8 |
| 17 | 4633972 | Амортизатор | 2 |
| 18 | J932713 | Болт | 2 |
| 19 | 9764138 | Гайка спекиал | 2 |
| 20 | 4633971 | Пластина | 2 |
| 21 | 4085857 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
