Крышка (1) — HITACHI ZX650LC-3

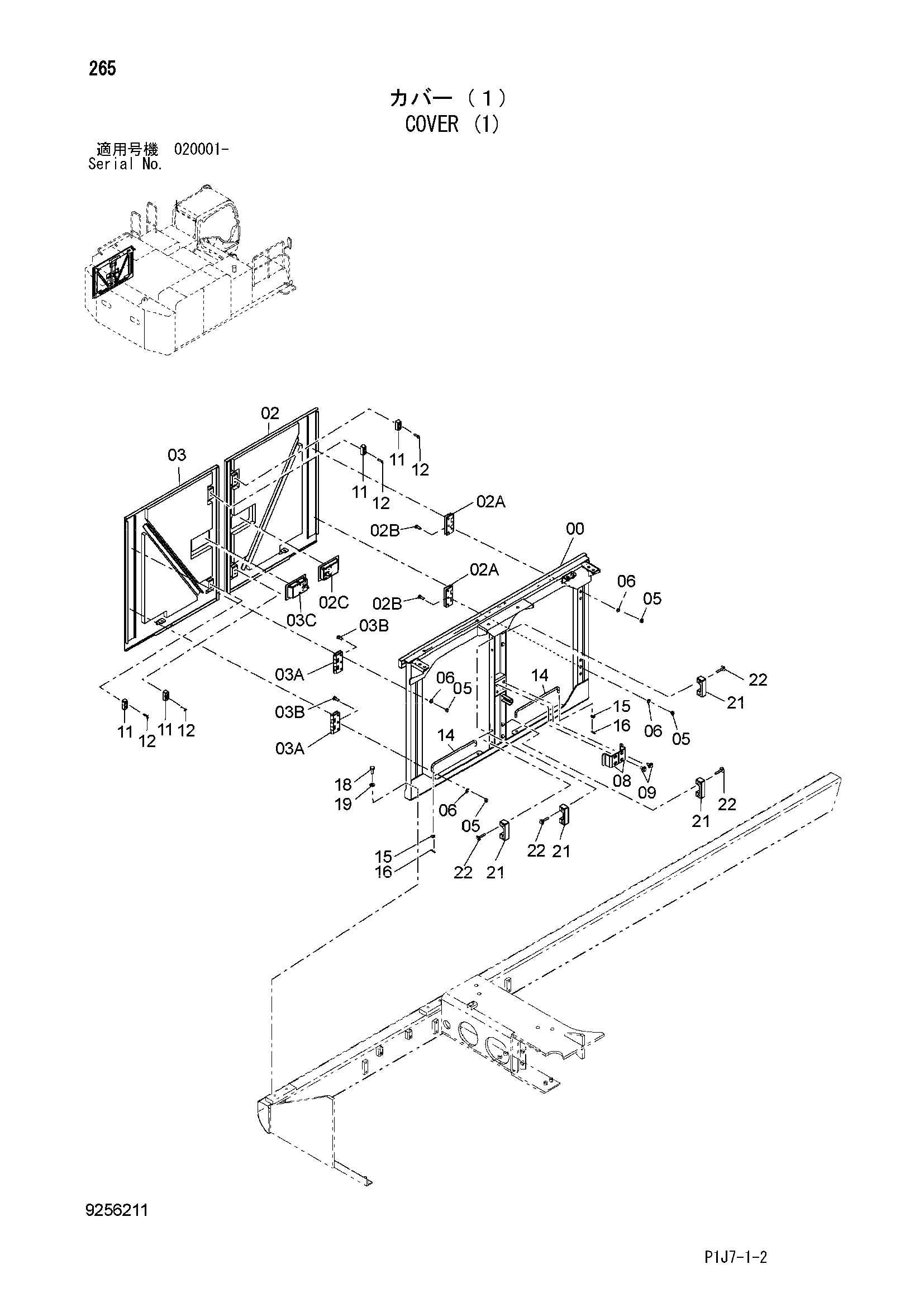

Заводская схема «Крышка (1)» для HITACHI ZX650LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5010182 | Рама | 1 |
| 02 | 7049493 | Дверь | 1 |
| 02A | 4639668 | Петля | 2 |
| 02B | J901230 | Болт | 6 |
| 02C | 4409394 | Блокировка (левый) | 1 |
| 03 | 7049492 | Дверь | 1 |
| 03A | 4639668 | Петля | 2 |
| 03B | J901230 | Болт | 6 |
| 03C | 4409446 | Блокировка (правый) | 1 |
| 05 | J950012 | Гайка | 12 |
| 06 | J222012 | Шайба | 12 |
| 08 | 4640936 | Ограничитель | 2 |
| 09 | J281230 | Болт с шайбой | 4 |
| 09A | J901230 | Болт | 1 |
| 09B | 4249324 | Шайба | 1 |
| 11 | 4626289 | Ограничитель | 4 |
| 12 | J260835 | Болт с шайбой | 8 |
| 12A | J900835 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 14 | 4642062 | Стойка | 2 |
| 15 | A590112 | Плоская шайба | 2 |
| 16 | 4022699 | Стопорный палец | 2 |
| 18 | J921435 | Болт | 4 |
| 19 | J222014 | Шайба | 4 |
| 21 | 4654749 | Ограничитель | 4 |
| 22 | J281060 | Болт с шайбой | 8 |
| 22A | J901060 | Болт | 1 |
| 22B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
