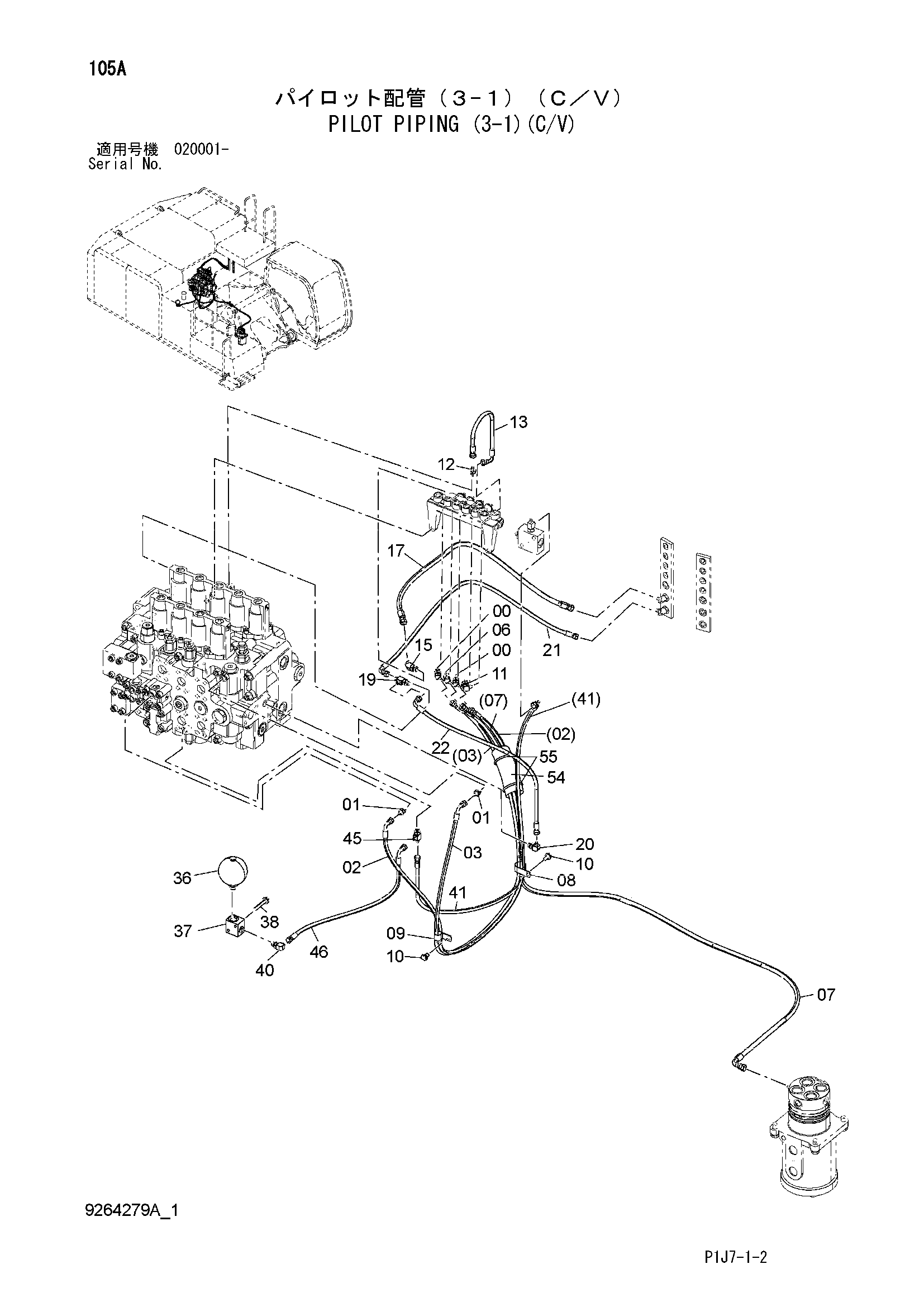

Пилотные гидролинии (3-1)(C/V) — HITACHI ZX650LC-3
Заводская схема «Пилотные гидролинии (3-1)(C/V)» для HITACHI ZX650LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852222 | Угловой штуцер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852122 | Адаптер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4634388 | Шланг | 1 |
| 03 | 4634390 | Шланг | 1 |
| 06 | A852223 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 9256422 | Шланг в сборе | 1 |
| 07A | 4654006 | Шланг | 1 |
| 07B | 4327293 | Защитный кожух | 4 |
| 08 | 4190264 | Зажим | 1 |
| 09 | 4190277 | Зажим | 1 |
| 10 | J271025 | Болт с шайбой | 2 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | A852322 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852122 | Адаптер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4634387 | Шланг | 1 |
| 15 | A852233 | Угловой штуцер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4644370 | Шланг | 1 |
| 19 | A852422 | Тройник | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A852322 | Угловой штуцер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4644344 | Шланг | 1 |
| 22 | 4638242 | Шланг | 1 |
| 36 | 4195978 | Гидроаккумулятор | 1 |
| 36A | 954493 | Уплотнительное кольцо | 1 |
| 37 | 3036998 | Блок | 1 |
| 38 | J271065 | Болт с шайбой | 2 |
| 38A | J901065 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 40 | A852322 | Угловой штуцер | 1 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4640969 | Шланг | 1 |
| 45 | A852422 | Тройник | 1 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 46 | 4644373 | Шланг | 1 |
| 54 | 4326809 | Резиновая втулка | 1 |
| 55 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
