Электрооборудование (1) — HITACHI ZX650LC-3

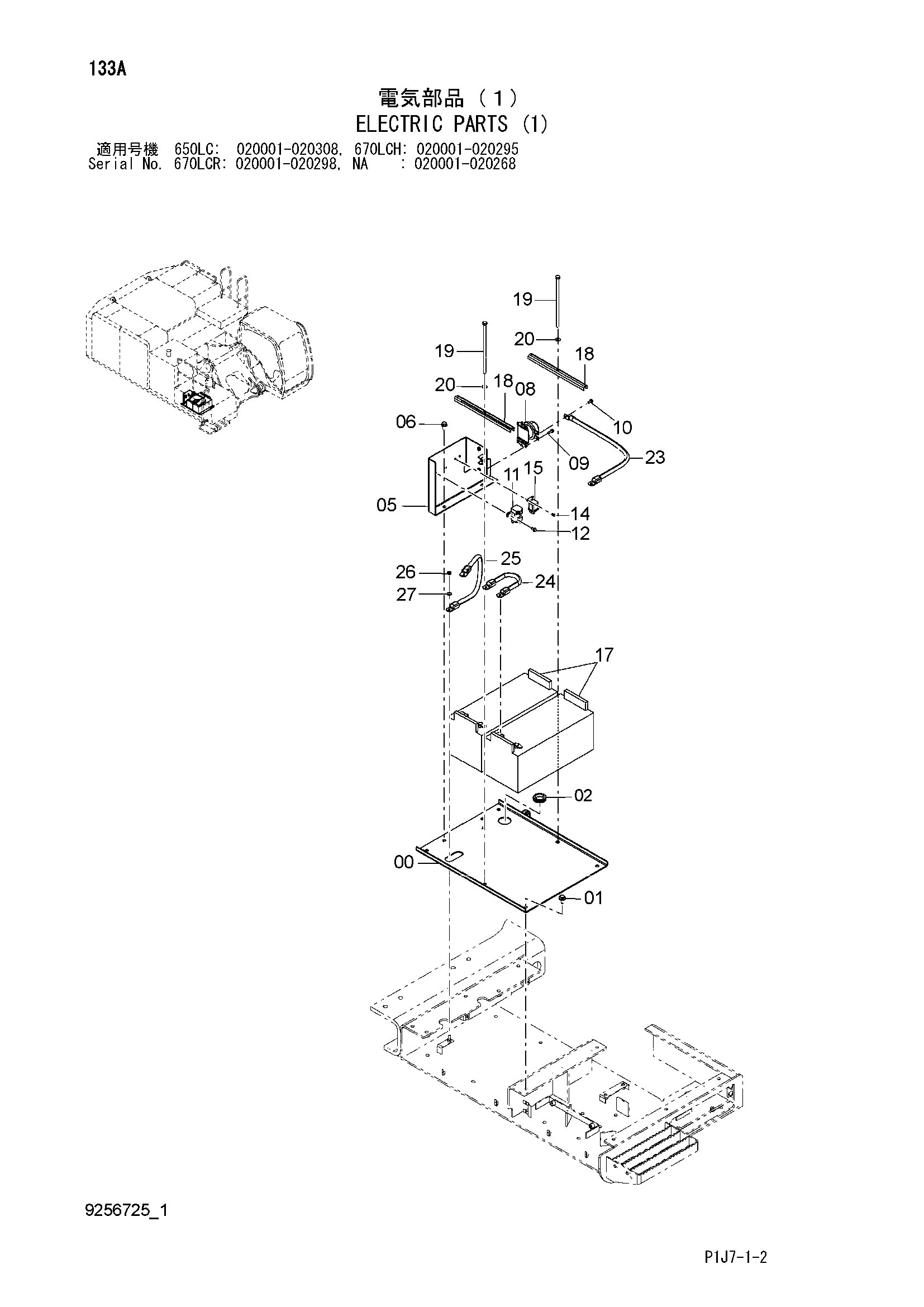

Заводская схема «Электрооборудование (1)» для HITACHI ZX650LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8102644 | Кронштейн | 1 |
| 01 | J281230 | Болт с шайбой | 4 |
| 01A | J901230 | Болт | 1 |
| 01B | 4249324 | Шайба | 1 |
| 02 | 4207839 | Резиновая втулка | 1 |
| 05 | 8099547 замена: 8110106 | Кронштейн | 1 |
| 06 | J271230 | Болт с шайбой | 2 |
| 06A | J901230 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 08 | 4255762 | Реле аккумулятор | 1 |
| 09 | J260830 | Болт с шайбой | 2 |
| 09A | J900830 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 10 | J900820 | Болт | 1 |
| 11 | 4279835 | Реле защитный | 1 |
| 12 | J260820 | Болт с шайбой | 2 |
| 12A | J900820 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 14 | J260616 | Болт с шайбой | 2 |
| 14A | J900616 | Болт | 1 |
| 14B | A590106 | Плоская шайба | 1 |
| 15 | 4654039 | Реле | 1 |
| 17 | 4192421 | Аккумулятор | 2 |
| 18 | 4145156 замена: 9768740 | Опора | 2 |
| 19 | 4206101 | Болт | 2 |
| 20 | A590112 | Плоская шайба | 2 |
| 23 | 4605567 замена: 4673485 | Жгут проводов | 1 |
| 23 | 4673485 | Жгут проводов | 1 |
| 24 | 4294694 | Жгут проводов | 1 |
| 25 | 4605531 | Жгут проводов | 1 |
| 26 | J950010 | Гайка | 1 |
| 27 | A590110 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
