Трубопроводы системы смазки (BE стрела 6.8m, BER стрела 6.8m) — HITACHI ZX650LC-3

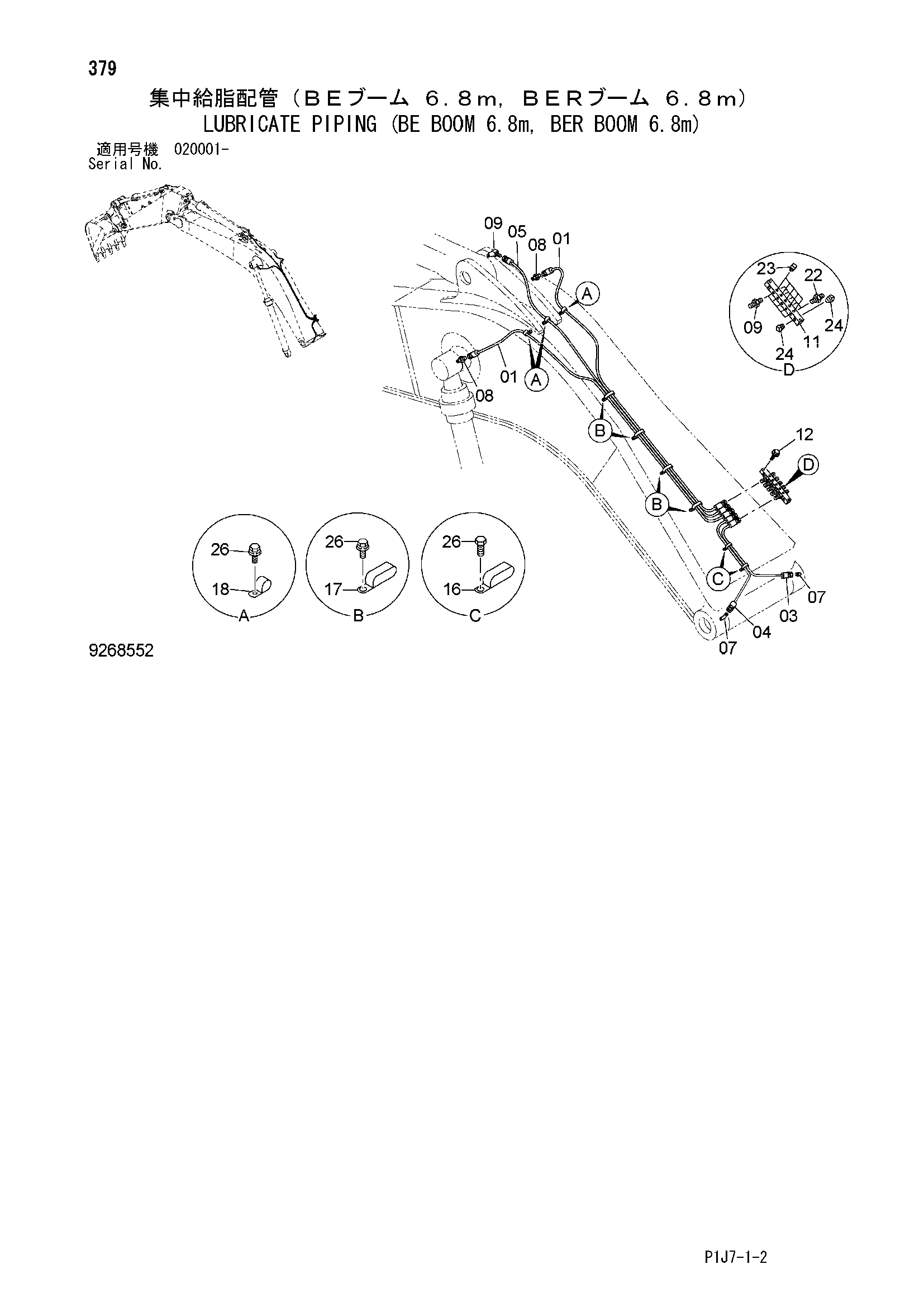

Заводская схема «Трубопроводы системы смазки (BE стрела 6.8m, BER стрела 6.8m)» для HITACHI ZX650LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4316009 | Нейлоновый шланг | 2 |
| 03 | 4317872 | Нейлоновый шланг | 1 |
| 04 | 4400395 | Пластиковый шланг | 1 |
| 05 | 4314982 | Пластиковый шланг | 1 |
| 07 | 4154656 | Угловой штуцер | 2 |
| 08 | 4154655 | Угловой штуцер | 2 |
| 09 | 4154651 | Адаптер | 6 |
| 11 | 4646046 | Блок | 1 |
| 12 | J271050 | Болт с шайбой | 2 |
| 12A | J901050 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 16 | 4192018 | Зажим | 2 |
| 17 | 4252877 | Зажим | 4 |
| 18 | 4190261 | Зажим | 3 |
| 22 | J75482 | Пресс-маслёнка | 5 |
| 23 | 94-2022 | Пробка | 5 |
| 24 | 94-2023 | Пробка | 4 |
| 26 | J271025 | Болт с шайбой | 9 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
