Вентилятор привод — HITACHI ZX650LC-3

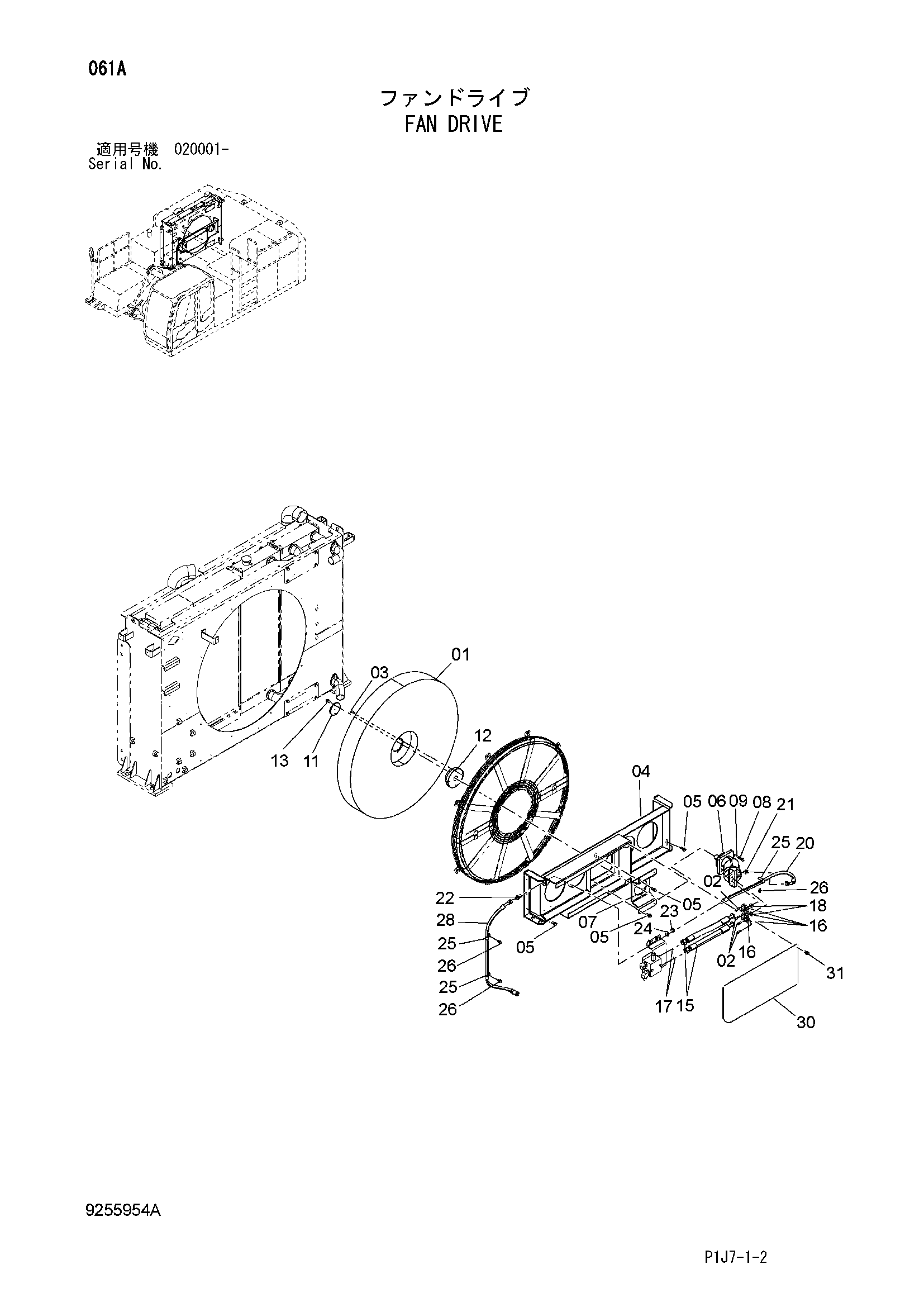

Заводская схема «Вентилятор привод» для HITACHI ZX650LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4636721 замена: 4670618 | Вентилятор | 1 |
| 01 | 4670618 | Вентилятор | 1 |
| 02 | M341030 | Болт с внутренним шестигранником | 8 |
| 03 | M341030 | Болт с внутренним шестигранником | 4 |
| 03 | M341236 | Болт с внутренним шестигранником | 6 |
| 04 | 7049405 | Кронштейн | 1 |
| 05 | J271235 | Болт с шайбой | 10 |
| 05A | J901235 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | 4643192 | Гидромотор | 1 |
| 07 | 9765190 | Кронштейн | 1 |
| 08 | J921250 | Болт | 4 |
| 09 | A590112 | Плоская шайба | 4 |
| 11 | 4638149 | Ограничитель | 1 |
| 12 | 4638150 замена: 4670618 | Муфта | 1 |
| 12 | 4669855 | Муфта | 1 |
| 13 | J271230 | Болт с шайбой | 3 |
| 13A | J901230 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 15 | 4643870 | Шланг | 2 |
| 16 | 4506459 | Разъёмный фланец | 4 |
| 17 | 4187308 | Уплотнительное кольцо | 2 |
| 18 | 971489 | Уплотнительное кольцо | 2 |
| 20 | 4303824 | Шланг | 1 |
| 21 | 4472742 | Адаптер | 1 |
| 22 | 4315207 | Адаптер | 1 |
| 23 | 4465189 | Гайка | 1 |
| 24 | A590120 | Плоская шайба | 1 |
| 25 | 4190274 | Зажим | 3 |
| 26 | J271025 | Болт с шайбой | 3 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 28 | 4334624 | Шланг | 1 |
| 30 | 4652235 | Крышка | 1 |
| 31 | J271230 | Болт с шайбой | 5 |
| 31A | J901230 | Болт | 1 |
| 31B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
