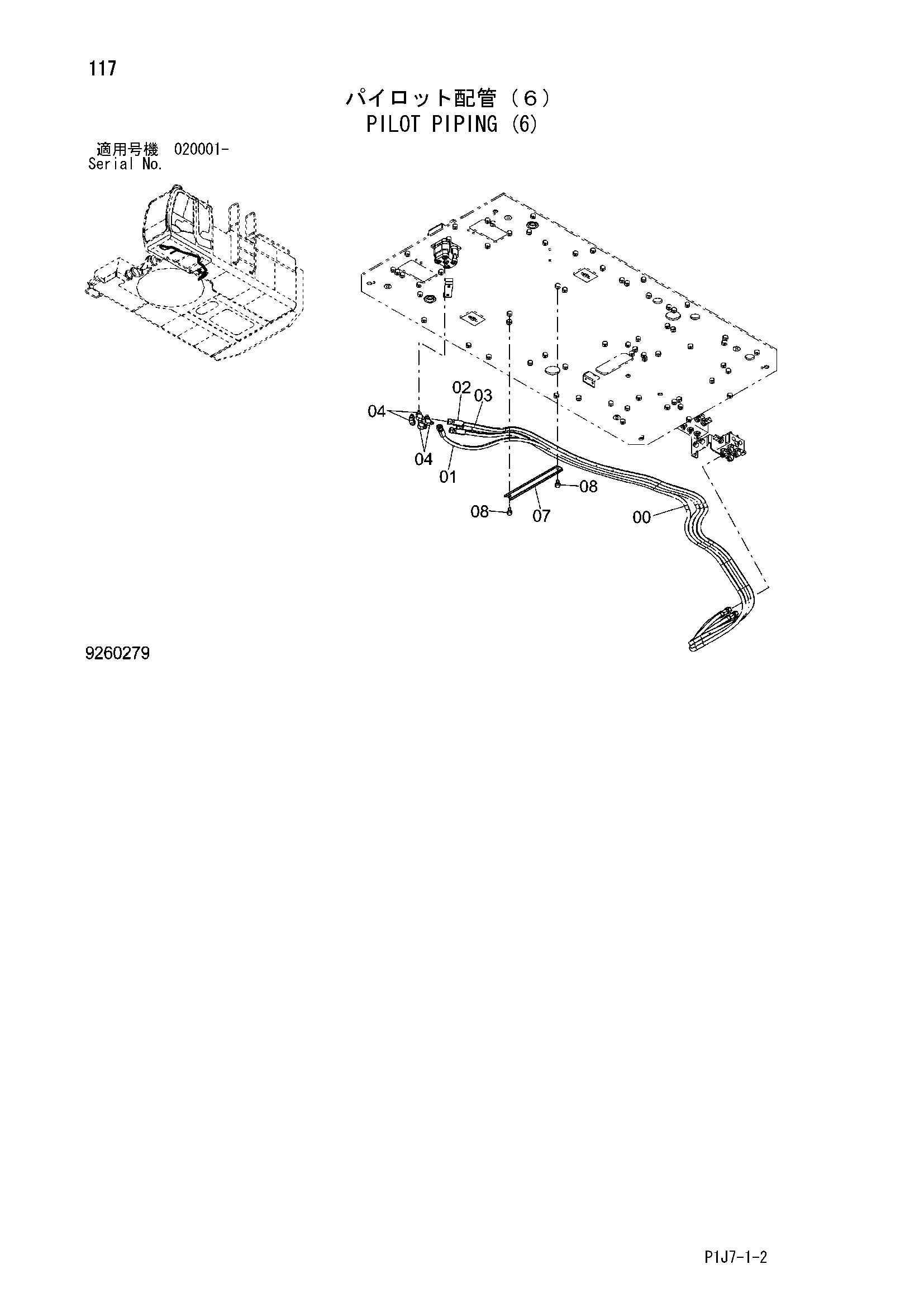

Пилотные гидролинии (6) — HITACHI ZX650LC-3

Заводская схема «Пилотные гидролинии (6)» для HITACHI ZX650LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4635247	Шланг	1
01	4635246	Шланг	1
02	4635244	Шланг	1
03	4635245	Шланг	1
04	A852323	Угловой штуцер	4
04A	957366	Уплотнительное кольцо	1
07	4341877	Хомут шланга	1
08	J271020	Болт с шайбой	2
08A	J901020	Болт	1
08B	J222010	Шайба	1

Для точного подбора сообщите каталожный номер, модель HITACHI ZX650LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
