Пилотные гидролинии (5-2) — HITACHI ZX650LC-3

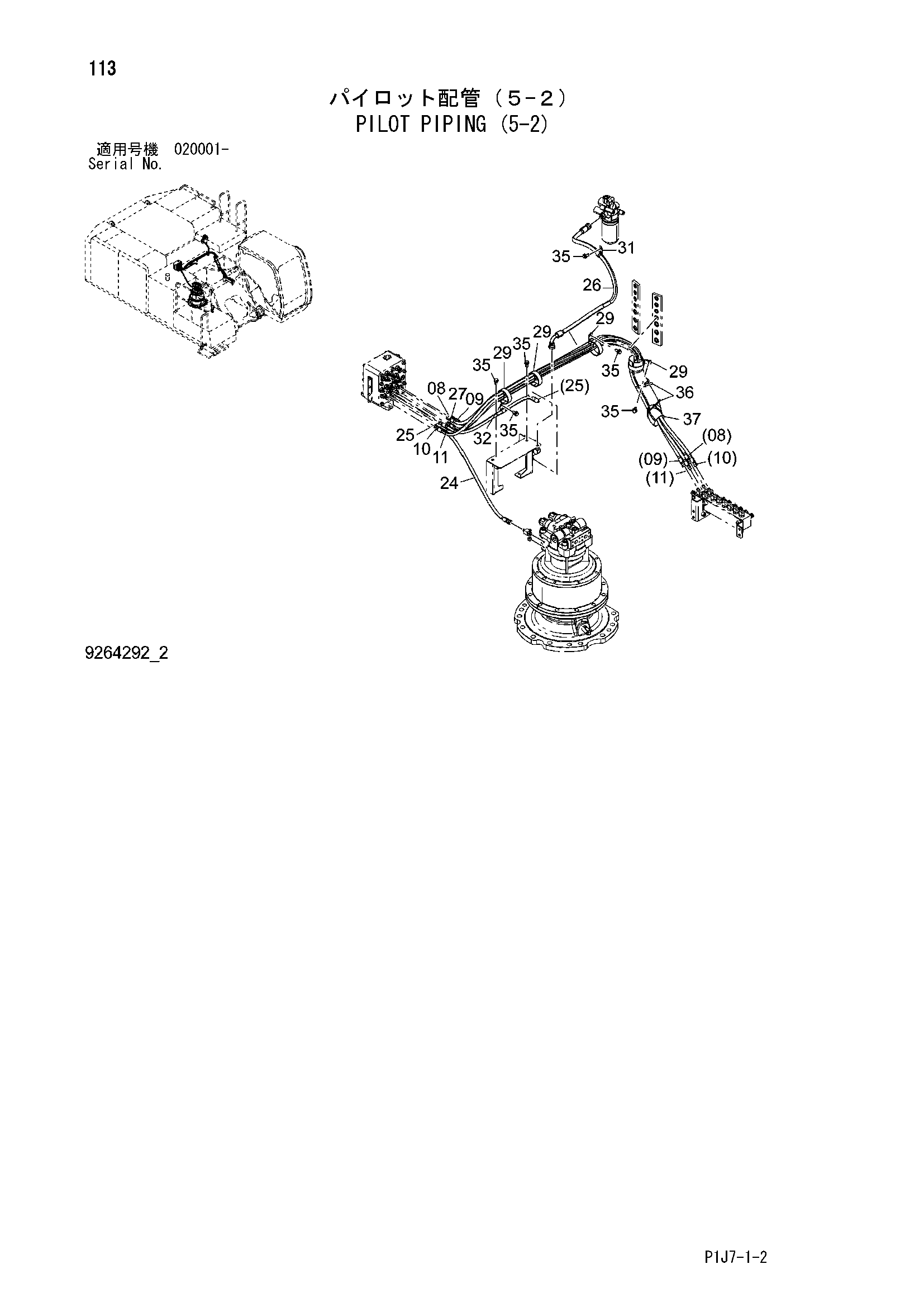

Заводская схема «Пилотные гидролинии (5-2)» для HITACHI ZX650LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | 4644147 | Шланг | 1 |
| 09 | 4644148 | Шланг | 1 |
| 10 | 4644149 | Шланг | 1 |
| 11 | 4644150 | Шланг | 1 |
| 24 | 4487215 | Шланг | 1 |
| 25 | 4640720 | Шланг | 1 |
| 26 | 4634392 | Шланг | 1 |
| 27 | 4644151 | Шланг | 1 |
| 29 | 4204136 | Зажим | 4 |
| 31 | 4190274 | Зажим | 1 |
| 32 | 4190253 | Зажим | 1 |
| 35 | J271025 | Болт с шайбой | 6 |
| 35A | J901025 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 36 | 4121859 | Ленточный зажим | 2 |
| 37 | 4155962 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
