Пилотные гидролинии (3)(гидробак) — HITACHI ZX650LC-3

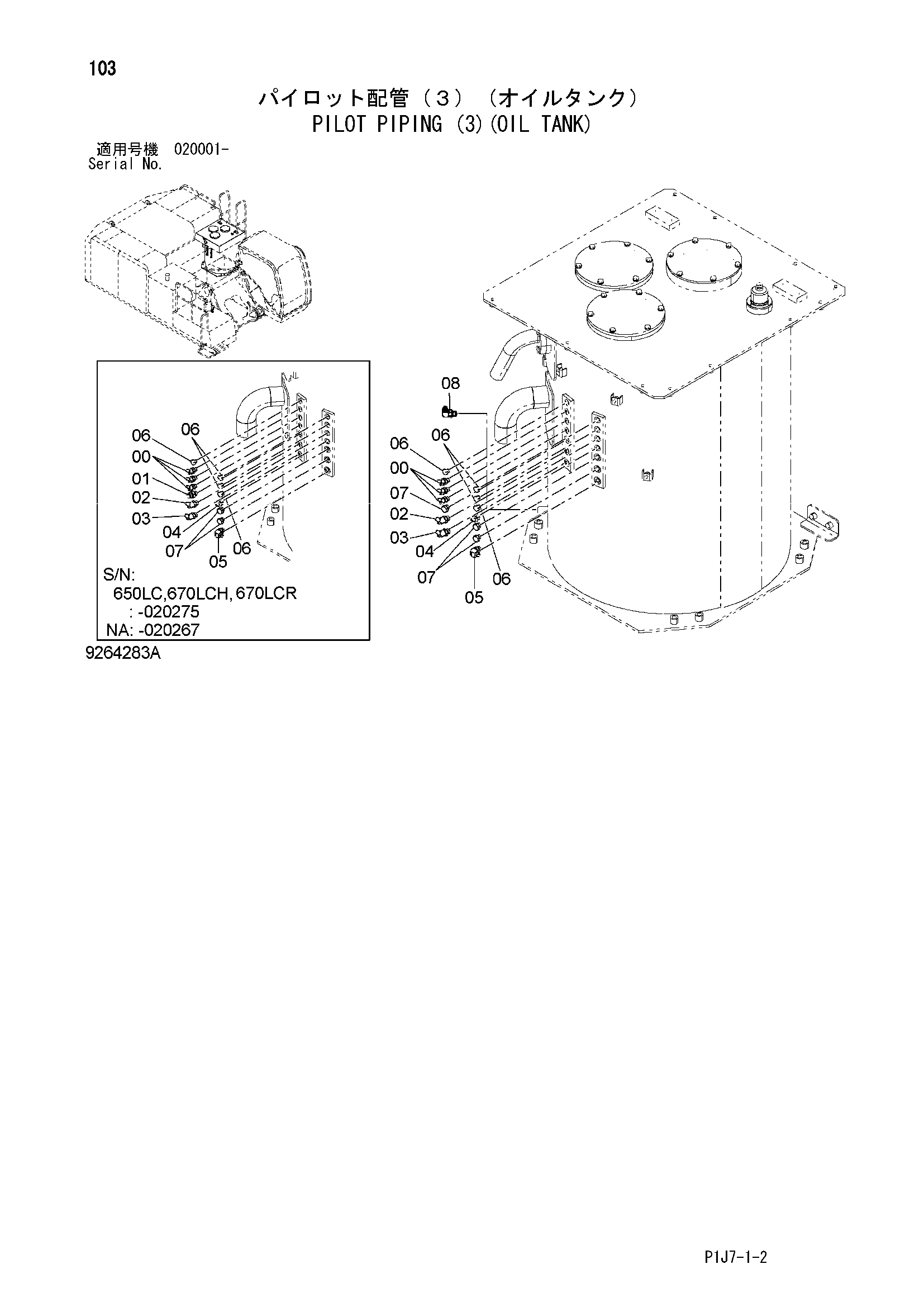

Заводская схема «Пилотные гидролинии (3)(гидробак)» для HITACHI ZX650LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852222 | Угловой штуцер | 3 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852134 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | A852232 | Угловой штуцер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852233 | Угловой штуцер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852223 | Угловой штуцер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852333 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A885002 | Пробка | 4 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A885003 | Пробка | 2 |
| 07 | A885003 | Пробка | 3 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852344 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
