Облицовка (2-2) — HITACHI ZX650LC-3

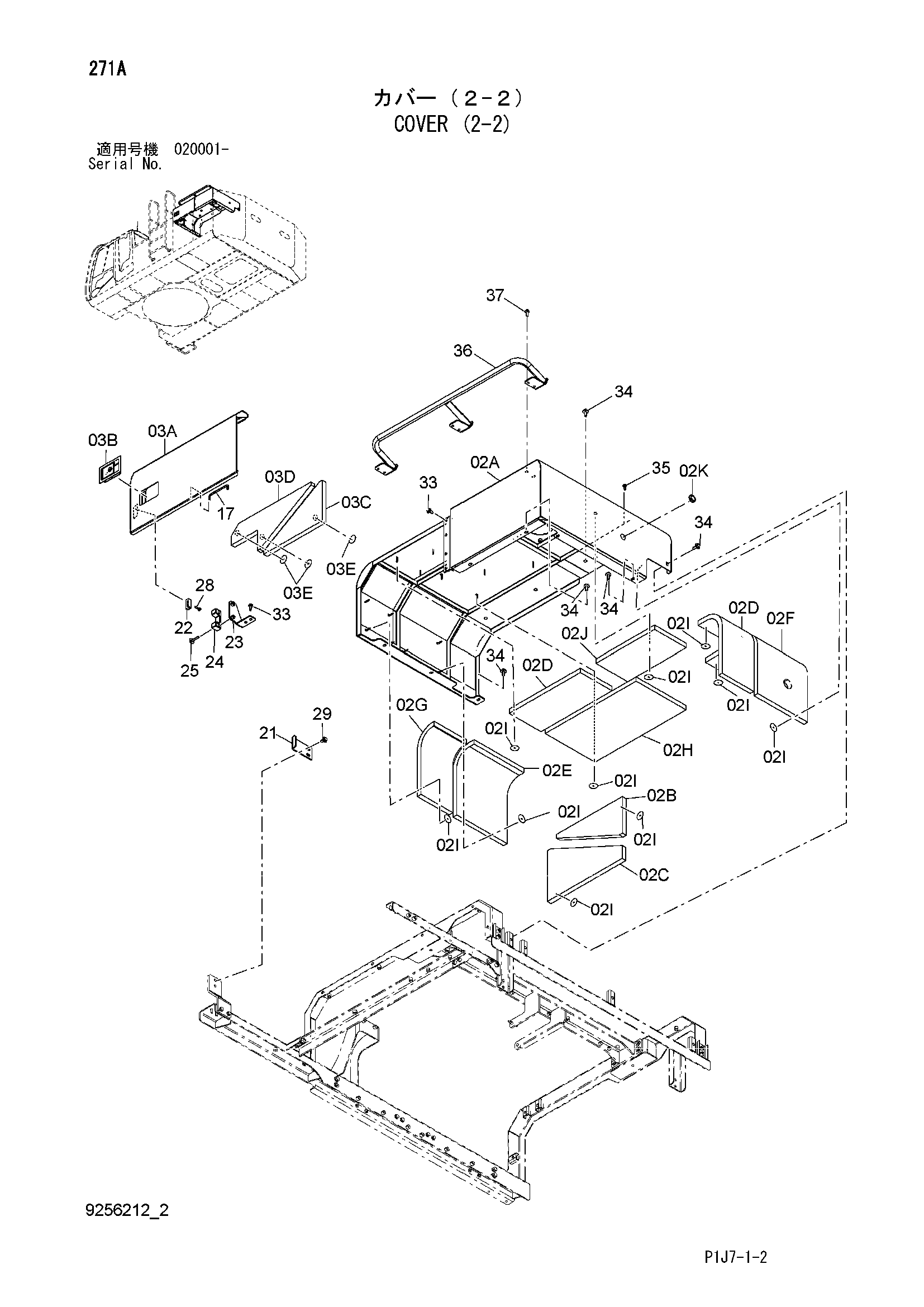

Заводская схема «Облицовка (2-2)» для HITACHI ZX650LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02A-K | 7049507 | Крышка в сборе | 1 |
| 02A | 5010339 | Крышка | 1 |
| 02B | 4644545 | Резиновая прокладка | 1 |
| 02C | 4644546 | Резиновая прокладка | 1 |
| 02D | 4644547 | Резиновая прокладка | 2 |
| 02E | 4644548 | Резиновая прокладка | 1 |
| 02F | 4644549 | Резиновая прокладка | 1 |
| 02G | 4644550 | Резиновая прокладка | 1 |
| 02H | 4644551 | Резиновая прокладка | 1 |
| 02I | 4156886 | Шайба | 39 |
| 02J | 4654519 | Резиновая прокладка | 1 |
| 02K | 4347433 | Резиновая втулка | 1 |
| 03A-E | 8102800 | Крышка в сборе | 1 |
| 03A | 7049448 | Дверь | 1 |
| 03B | 4361768 | Замок | 1 |
| 03C | 4644653 | Резиновая прокладка | 1 |
| 03D | 4644654 | Резиновая прокладка | 1 |
| 03E | 4156886 | Шайба | 7 |
| 17 | 4639112 | Стойка | 1 |
| 21 | 4644465 | Ограничитель | 1 |
| 22 | 4626289 | Ограничитель | 1 |
| 23 | 9764693 | Защёлка | 1 |
| 24 | 4654749 | Ограничитель | 1 |
| 25 | J281060 | Болт с шайбой | 2 |
| 25A | J901060 | Болт | 1 |
| 25B | 4486055 | Шайба | 1 |
| 28 | J260835 | Болт с шайбой | 2 |
| 28A | J900835 | Болт | 1 |
| 28B | A590108 | Плоская шайба | 1 |
| 29 | J281230 | Болт с шайбой | 2 |
| 29A | J901230 | Болт | 1 |
| 29B | 4249324 | Шайба | 1 |
| 33 | J271230 | Болт с шайбой | 6 |
| 33A | J901230 | Болт | 1 |
| 33B | J222012 | Шайба | 1 |
| 34 | J281235 | Болт с шайбой | 13 |
| 34A | J901235 | Болт | 1 |
| 34B | 4249324 | Шайба | 1 |
| 35 | J921225 | Болт | 1 |
| 36 | 8105094 | Поручень | 1 |
| 37 | J271235 | Болт с шайбой | 6 |
| 37A | J901235 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
