Скальный ковш 2.9m3 (JIS 94) — HITACHI ZX650LC-3

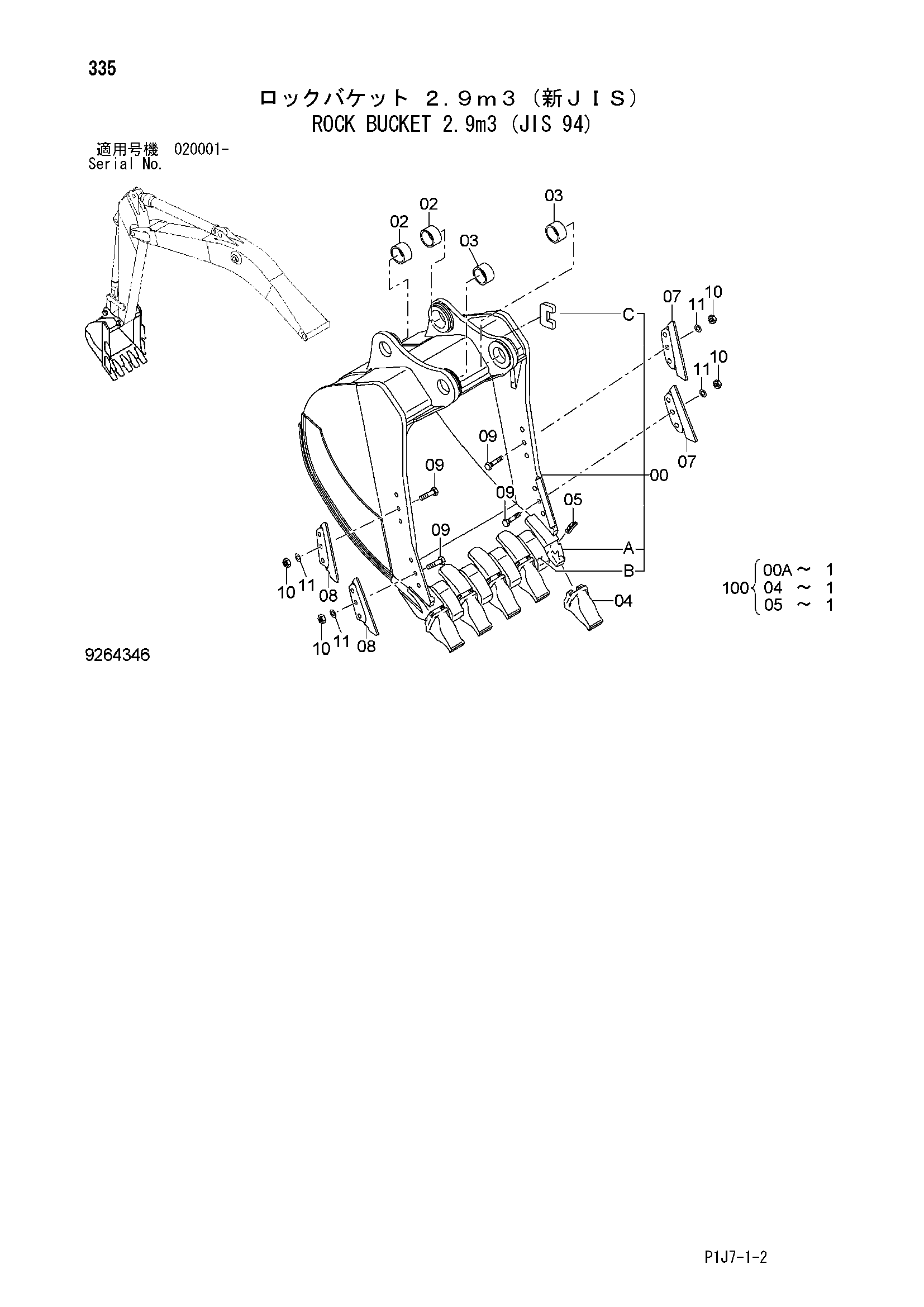

Заводская схема «Скальный ковш 2.9m3 (JIS 94)» для HITACHI ZX650LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9264346 | Скальный ковш в сборе | 1 | |
| 00 | 5010740 | Ковш скальный | 1 |
| 00A | 4472321 | Адаптер зуба | 5 |
| 00B | 4337184 | Кожух | 4 |
| 00C | 4379222 | Ограничитель | 2 |
| 02 | 4643725 | Втулка | 2 |
| 03 | 4338522 замена: 4661080 | Втулка | 2 |
| 03 | 4661080 | Втулка | 2 |
| 04 | 4472424 | Коронка зуба | 5 |
| 05 | 4472883 | Стопорный палец | 5 |
| 07 | 4435856 | Кожух | 2 |
| 08 | 4435857 | Кожух | 2 |
| 09 | 4218740 | Болт башмак | 12 |
| 10 | J953027 | Гайка | 12 |
| 11 | 4085857 | Шайба | 12 |
| 100 | 9268218 | Комплект наконечник | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
