Гусеничная цепь 650mmG — HITACHI ZX650LC-3

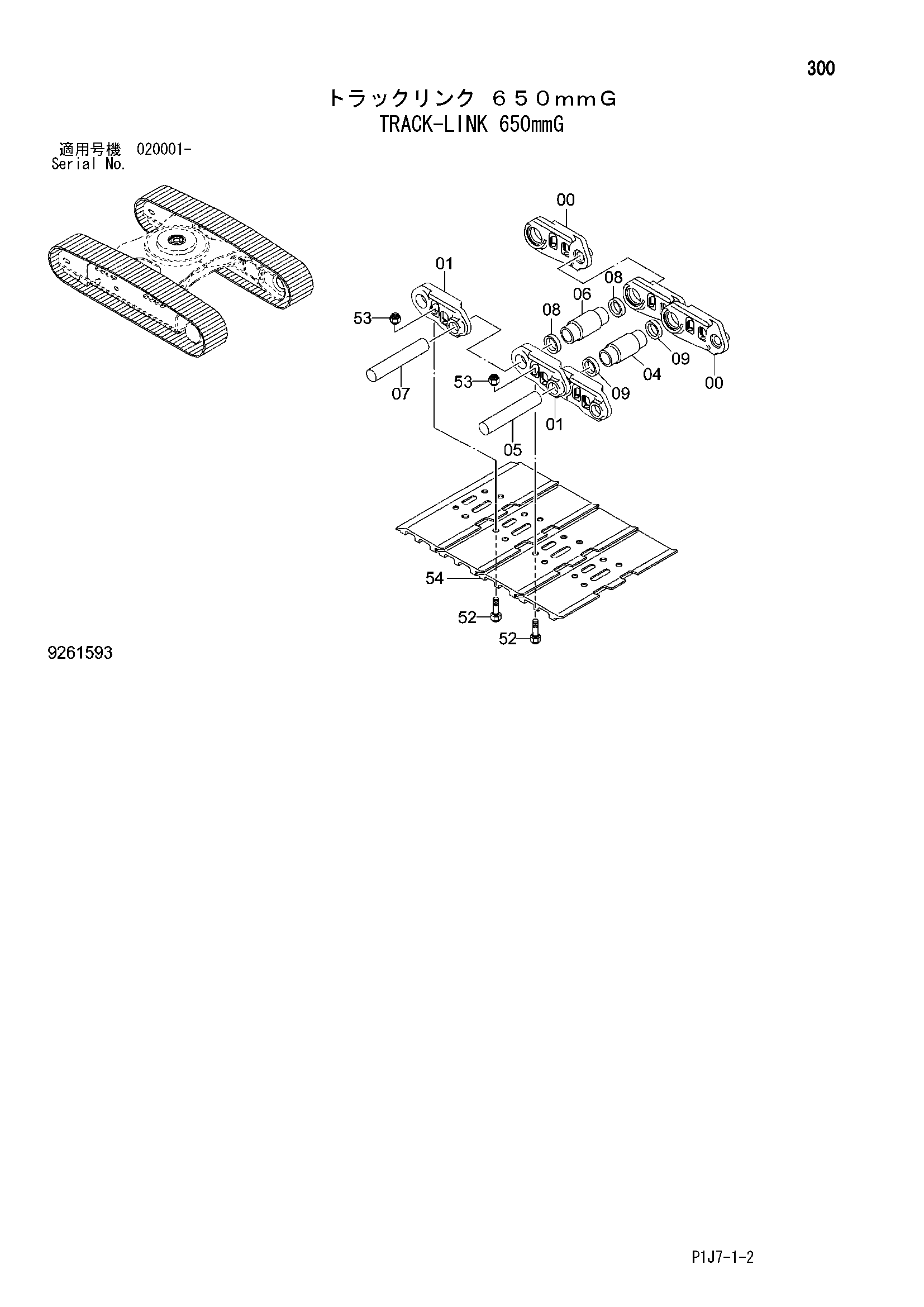

Заводская схема «Гусеничная цепь 650mmG» для HITACHI ZX650LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9261594 | Гусеничная цепь в сборе | 2 | |
| 00-09 | 9254119 | Гусеничная цепь в сборе | 1 |
| 00 | 4345166 | Гусеничная цепь (правый) | 47 |
| 01 | 4345167 | Гусеничная цепь (левый) | 47 |
| 04 | 4640126 | Втулка гусеница | 46 |
| 05 | 4345170 | Палец гусеница | 46 |
| 06 | 4218735 | Соединительная втулка | 1 |
| 07 | 4640127 | Соединительный палец | 1 |
| 07 | 4663931 | Соединительный палец | 1 |
| 08 | 4345172 | Втулка | 2 |
| 09 | 4640128 | Уплотнение | 184 |
| 52 | 4218740 | Болт башмак | 376 |
| 53 | 4218741 | Гайка | 376 |
| 54 | 4651729 | Башмак | 94 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
