Кондиционер (2-2) — HITACHI ZX650LC-3

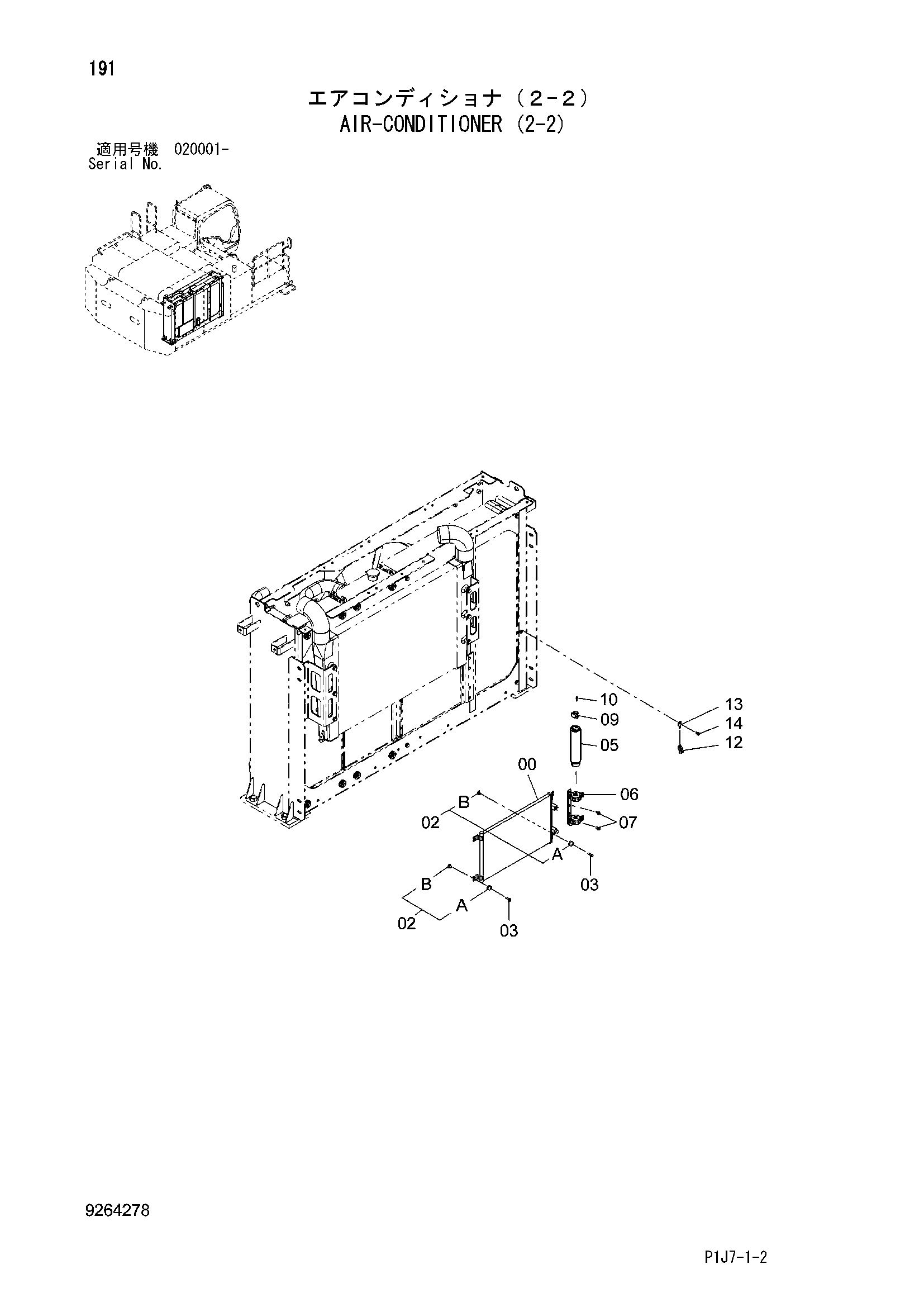

Заводская схема «Кондиционер (2-2)» для HITACHI ZX650LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4617327 | Конденсатор | 1 |
| 02 | 4618721 | Резиновая втулка | 4 |
| 02A | 4618720 | Резиновая втулка | 1 |
| 02B | 4618719 | Проставка | 1 |
| 03 | J260830 | Болт с шайбой | 4 |
| 03A | J900830 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 05 | 4333461 | Бак рекеивер | 1 |
| 06 | 4446657 | Держатель | 1 |
| 07 | J260820 | Болт с шайбой | 2 |
| 07A | J900820 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 09 | 4374958 | Соединение | 1 |
| 10 | J260625 | Болт с шайбой | 1 |
| 10A | J900625 | Болт | 1 |
| 10B | A590106 | Плоская шайба | 1 |
| 12 | 4405815 | Датчик | 1 |
| 13 | 4411931 | Кронштейн | 1 |
| 14 | J260820 | Болт с шайбой | 1 |
| 14A | J900820 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
