Всасывающие трубопроводы — HITACHI ZX650LC-3

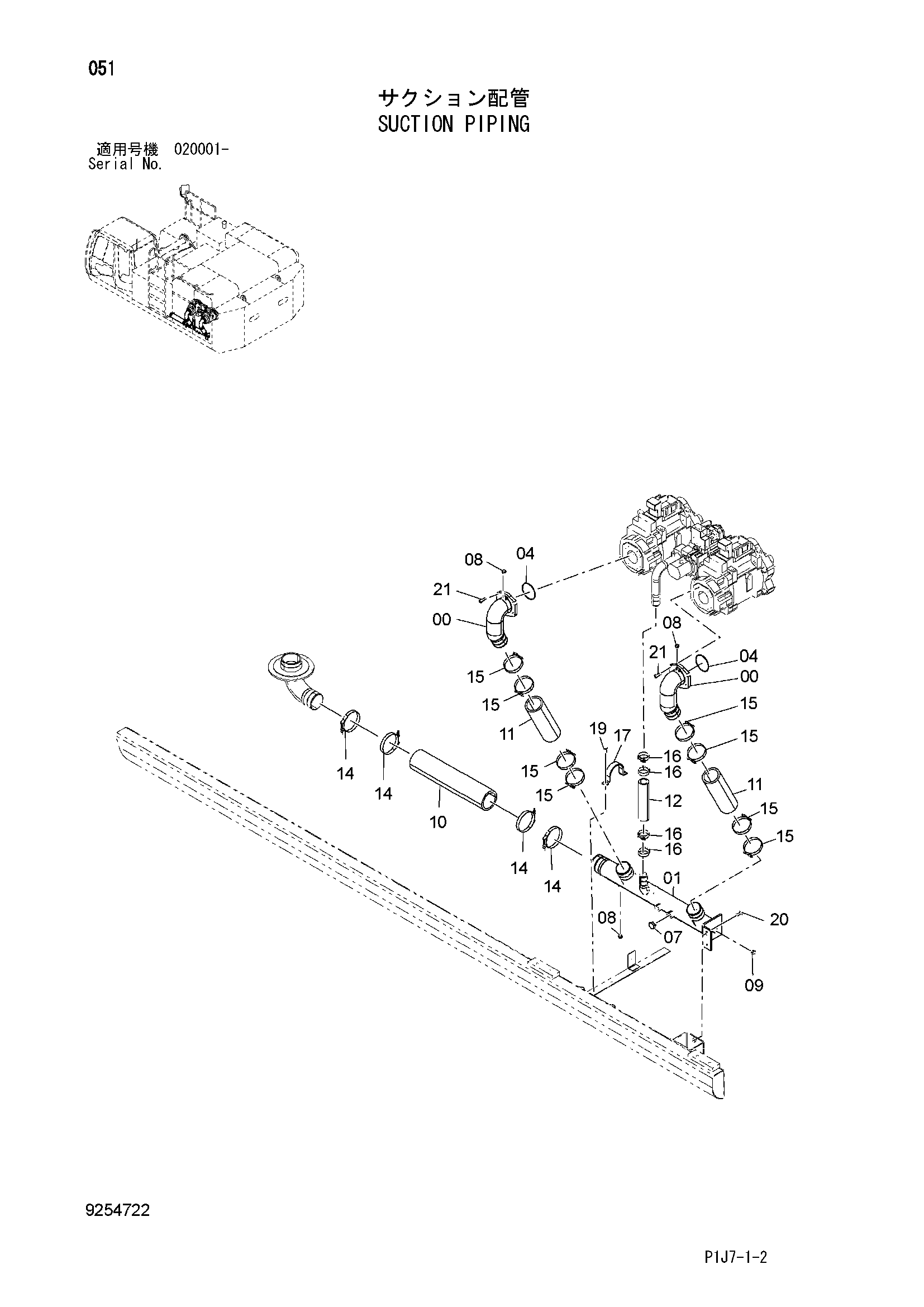

Заводская схема «Всасывающие трубопроводы» для HITACHI ZX650LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3103357 | Коллектор | 2 |
| 01 | 7048470 | Трубка | 1 |
| 04 | A810100 | Уплотнительное кольцо | 2 |
| 07 | 4174542 | Пробка | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4093624 | Пробка | 3 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4092534 | Пробка | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4637328 | Резиновый шланг | 1 |
| 11 | 4448135 | Резиновый шланг | 2 |
| 12 | 4441961 | Резиновый шланг | 1 |
| 14 | 4282488 | Хомут шланга | 4 |
| 15 | 4263766 | Хомут шланга | 8 |
| 16 | 4282477 | Хомут шланга | 4 |
| 17 | 4186854 | Хомут трубки | 1 |
| 19 | J271035 | Болт с шайбой | 2 |
| 19A | J901035 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | J271240 | Болт с шайбой | 2 |
| 20A | J901240 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 21 | M341236 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
