Шланг защита от разрыва клапан трубопроводы (стрела гидроцилиндр.)(2) — HITACHI ZX650H

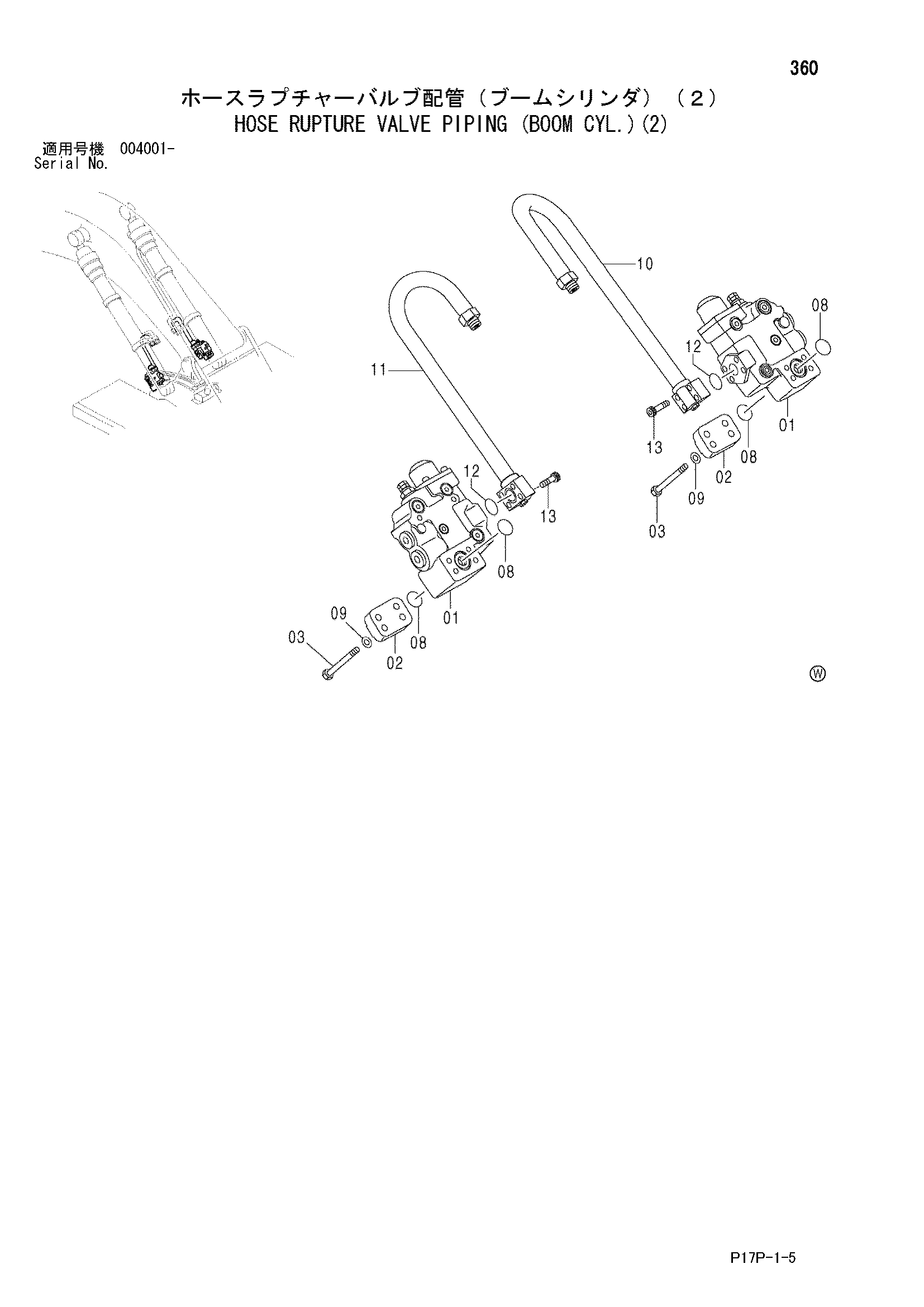

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела гидроцилиндр.)(2)» для HITACHI ZX650H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4473857 | Клапан холлдинг | 2 |
| 02 | 3048563 | Крышка | 2 |
| 03 | M341202 | Болт | 8 |
| 08 | A811035 | Уплотнительное кольцо | 4 |
| 09 | 4086891 | Шайба | 8 |
| 10 | 4359511 замена: 4645275 | Трубка | 1 |
| 10 | 4645275 | Трубка R | 1 |
| 11 | 4359512 замена: 4645276 | Трубка | 1 |
| 11 | 4645276 | Трубка L | 1 |
| 12 | 984614 | Уплотнительное кольцо | 2 |
| 13 | M341260 | Болт с внутренним шестигранником | 8 |
| 13 | M341240 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
