Гидролинии хода крышка (LC гусеница) — HITACHI ZX650H

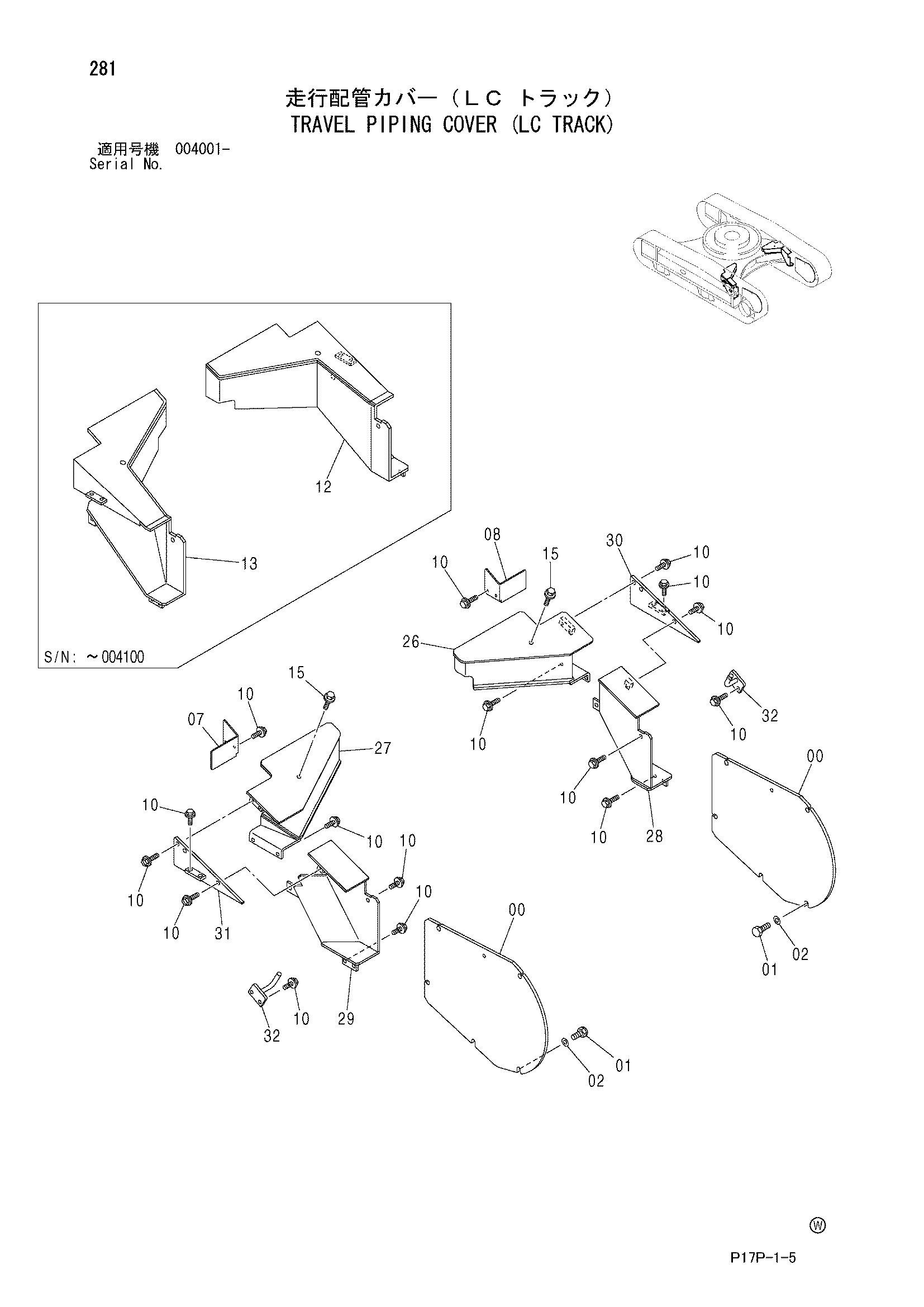

Заводская схема «Гидролинии хода крышка (LC гусеница)» для HITACHI ZX650H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3092031 | Крышка | 2 |
| 01 | 4257968 | Болт башмак | 12 |
| 02 | A590916 | Пружинная шайба | 12 |
| 07 | 8061381 | Крышка | 1 |
| 08 | 8061382 | Крышка | 1 |
| 10 | J021230 | Болт с шайбой | 16 |
| 10 | J021230 | Болт с шайбой | 30 |
| 10 | J271230 замена: J901230 | Болт с шайбой | 30 |
| 12 | 6020346 замена: 6021808 | Крышка | 1 |
| 13 | 6020347 замена: 6021809 | Крышка | 1 |
| 15 | J011220 | Болт с шайбой | 2 |
| 15 | J271220 замена: J901220 | Болт с шайбой | 2 |
| 26 | 6021808 | Крышка | 1 |
| 27 | 6021809 | Крышка | 1 |
| 28 | 7044229 | Крышка | 1 |
| 29 | 7044228 | Крышка | 1 |
| 30 | 9760788 | Крышка | 1 |
| 31 | 9760789 | Крышка | 1 |
| 32 | 9760589 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
