Обратные трубопроводы (2) — HITACHI ZX650H

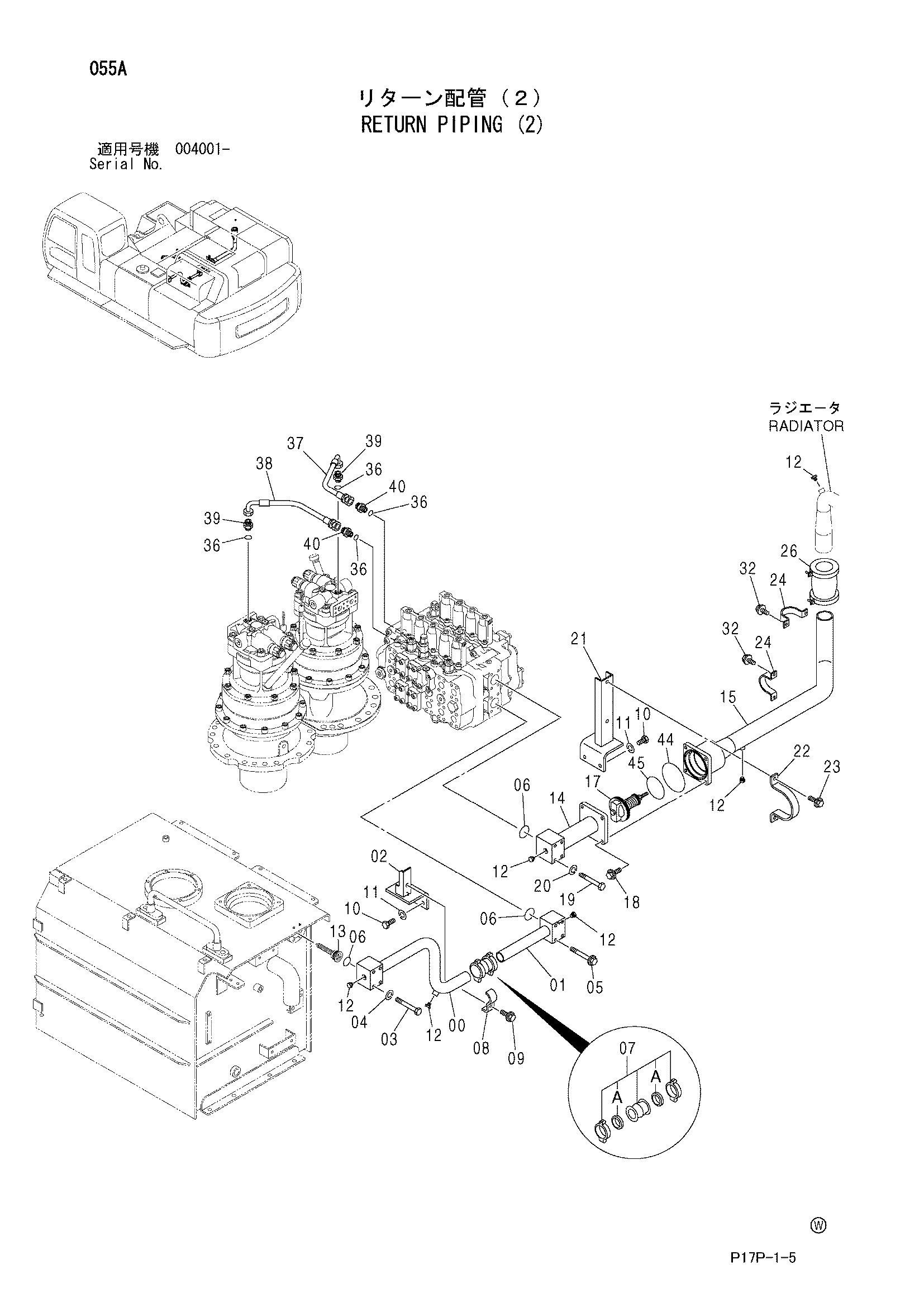

Заводская схема «Обратные трубопроводы (2)» для HITACHI ZX650H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8083946 | Трубка | 1 |
| 01 | 8083947 | Трубка | 1 |
| 02 | 9756553 | Кронштейн | 1 |
| 03 | J921202 | Болт | 4 |
| 04 | A590912 | Пружинная шайба | 4 |
| 05 | J011200 | Болт с шайбой | 4 |
| 05 | J271200 замена: J901200 | Болт с шайбой | 4 |
| 06 | A811060 | Уплотнительное кольцо | 3 |
| 07 | 4067834 | Муфта | 1 |
| 07A | 4196260 | Уплотнение кольцо | 2 |
| 08 | 4053697 | Хомут трубки | 1 |
| 09 | J011270 | Болт с шайбой | 1 |
| 09 | J271270 замена: J901270 | Болт с шайбой | 1 |
| 10 | J901440 | Болт | 4 |
| 11 | A590914 | Пружинная шайба | 4 |
| 12 | 4093624 | Пробка | 6 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4453609 | Клапан | 1 |
| 14 | 8083975 | Трубка | 1 |
| 15 | 7040504 | Трубка | 1 |
| 17 | 4433092 | Клапан | 1 |
| 18 | J011240 | Болт с шайбой | 4 |
| 18 | J271240 замена: J901240 | Болт с шайбой | 4 |
| 19 | J901204 | Болт | 4 |
| 20 | A590912 | Пружинная шайба | 4 |
| 21 | 9756223 | Кронштейн | 1 |
| 22 | 4246954 | Хомут трубки | 1 |
| 23 | J011235 | Болт с шайбой | 2 |
| 23 | J271235 замена: J901235 | Болт с шайбой | 2 |
| 24 | 4000909 | Хомут трубки | 2 |
| 26 | 4071215 | Муфта | 1 |
| 32 | J011030 | Болт с шайбой | 4 |
| 32 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 36 | 4187308 | Уплотнительное кольцо | 4 |
| 37 | 4323284 | Шланг | 1 |
| 38 | 4300369 замена: 4239752 | Шланг | 1 |
| 38 | 4239752 | Шланг | 1 |
| 39 | 4189619 | Адаптер | 2 |
| 39A | 4506424 | Уплотнительное кольцо | 1 |
| 40 | 4189537 | Адаптер | 2 |
| 40A | 4506429 | Уплотнительное кольцо | 1 |
| 44 | A811145 | Уплотнительное кольцо | 1 |
| 45 | 4154331 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
