Крышка (1) — HITACHI ZX650H

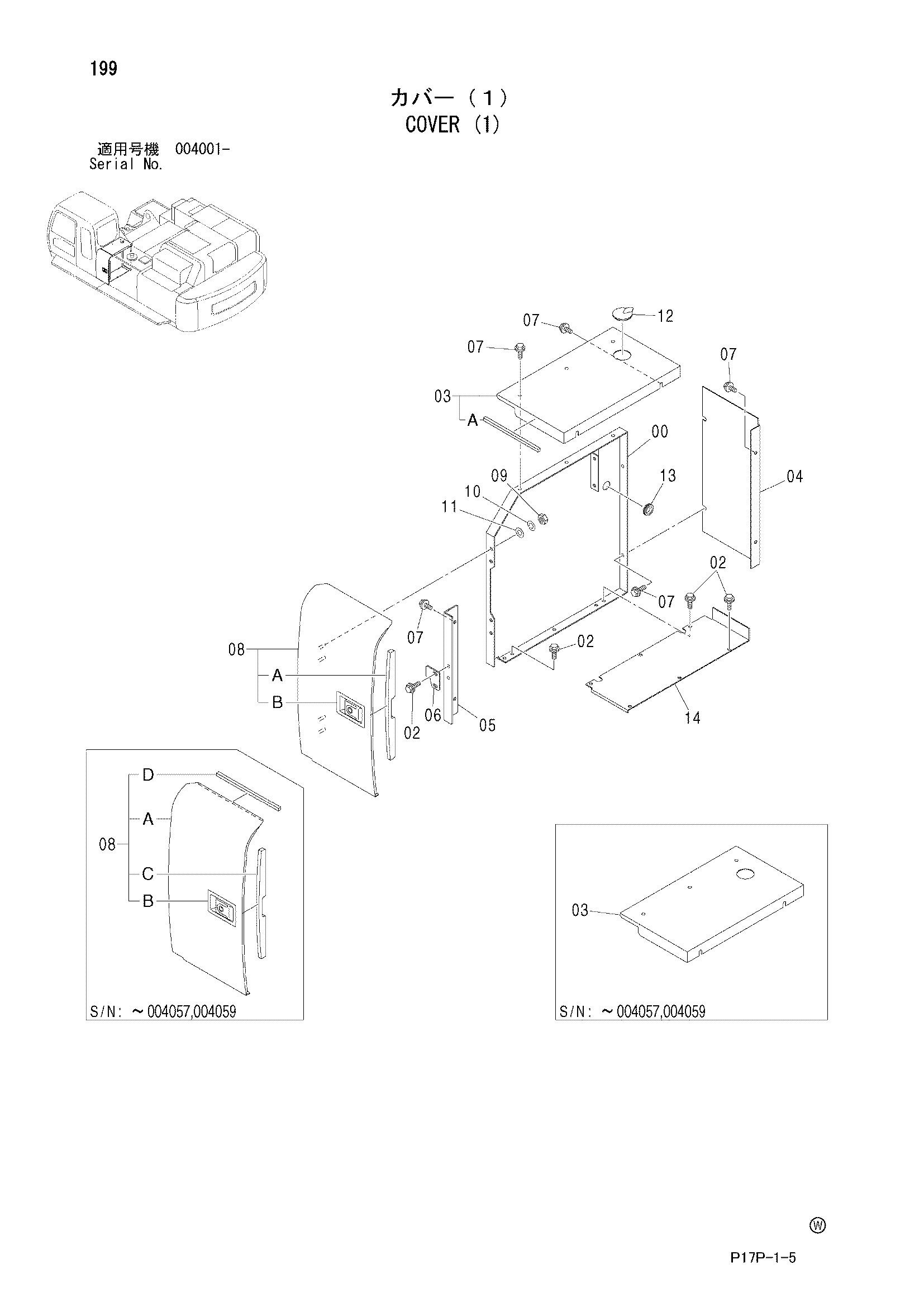

Заводская схема «Крышка (1)» для HITACHI ZX650H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7040435 | Крышка | 1 |
| 02 | J021235 | Болт с шайбой | 10 |
| 02 | J271235 замена: J901235 | Болт с шайбой | 10 |
| 03 | 3092198 | Крышка | 1 |
| 03 | 8090552 | Крышка | 1 |
| 03A | 4485997 | Резиновая прокладка | 1 |
| 04 | 3092190 | Крышка | 1 |
| 05 | 8084215 | Кронштейн | 1 |
| 06 | 4378181 | Ограничитель | 1 |
| 07 | J021230 | Болт с шайбой | 11 |
| 07 | J271230 замена: J901230 | Болт с шайбой | 11 |
| 08 | 7040434 замена: 5008708 | Дверь в сборе | 1 |
| 08 | 5008707 | Дверь в сборе | 1 |
| 08A | 5007724 | Дверь | 1 |
| 08A | 4446369 | Резиновая прокладка | 1 |
| 08B | 4409395 | Замок | 1 |
| 08C | 4446369 | Резиновая прокладка | 1 |
| 08D | 4473290 | Резиновая прокладка | 1 |
| 09 | J950012 | Гайка | 4 |
| 10 | A590912 | Пружинная шайба | 4 |
| 11 | A590112 | Плоская шайба | 4 |
| 12 | 3058180 | Резиновая втулка | 1 |
| 13 | 4210485 | Резиновая втулка | 1 |
| 14 | 3093859 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
