HD рукоять трубопроводы (гидромолот) — HITACHI ZX650H

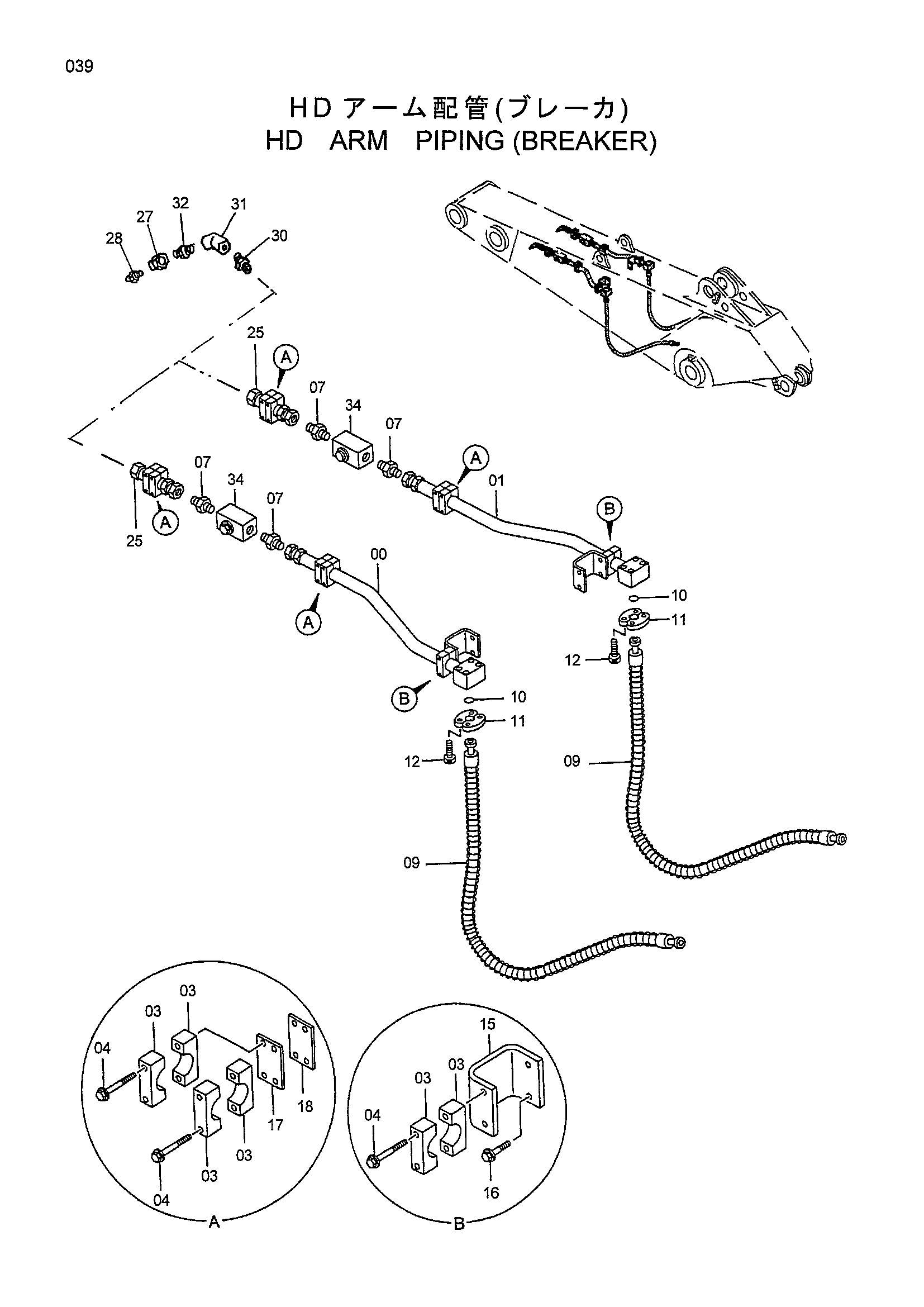

Заводская схема «HD рукоять трубопроводы (гидромолот)» для HITACHI ZX650H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8073717 | Трубка | 1 |
| 01 | 8073715 | Трубка | 1 |
| 03 | 4334364 | Хомут трубки | 20 |
| 04 | J011285 | Болт с шайбой | 20 |
| 07 | 94-1306 | Адаптер | 4 |
| 09 | 4405338 | Шланг | 2 |
| 10 | 4508805 | Уплотнительное кольцо | 4 |
| 11 | 4089703 | Фланец сприт | 4 |
| 12 | M341445 | Болт с шайбой | 8 |
| 15 | 4479971 | Кронштейн | 2 |
| 16 | J021235 | Болт с шайбой | 4 |
| 17 | 4378471 | Регулировочная шайба 2.3 | 6 |
| 18 | 4378473 | Регулировочная шайба 1.0 | 6 |
| 25 | 9754840 | Трубка | 2 |
| 27 | 4437280 | Колпачок | 2 |
| 28 | 4381187 | Воздушный клапан | 2 |
| 30 | 4447524 | Адаптер | 2 |
| 31 | 94-0605 | Угловой штуцер | 2 |
| 32 | 94-1306 | Адаптер | 2 |
| 34 | 4447914 | Запорный клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
