Топливный двойной фильтр — HITACHI ZX650H

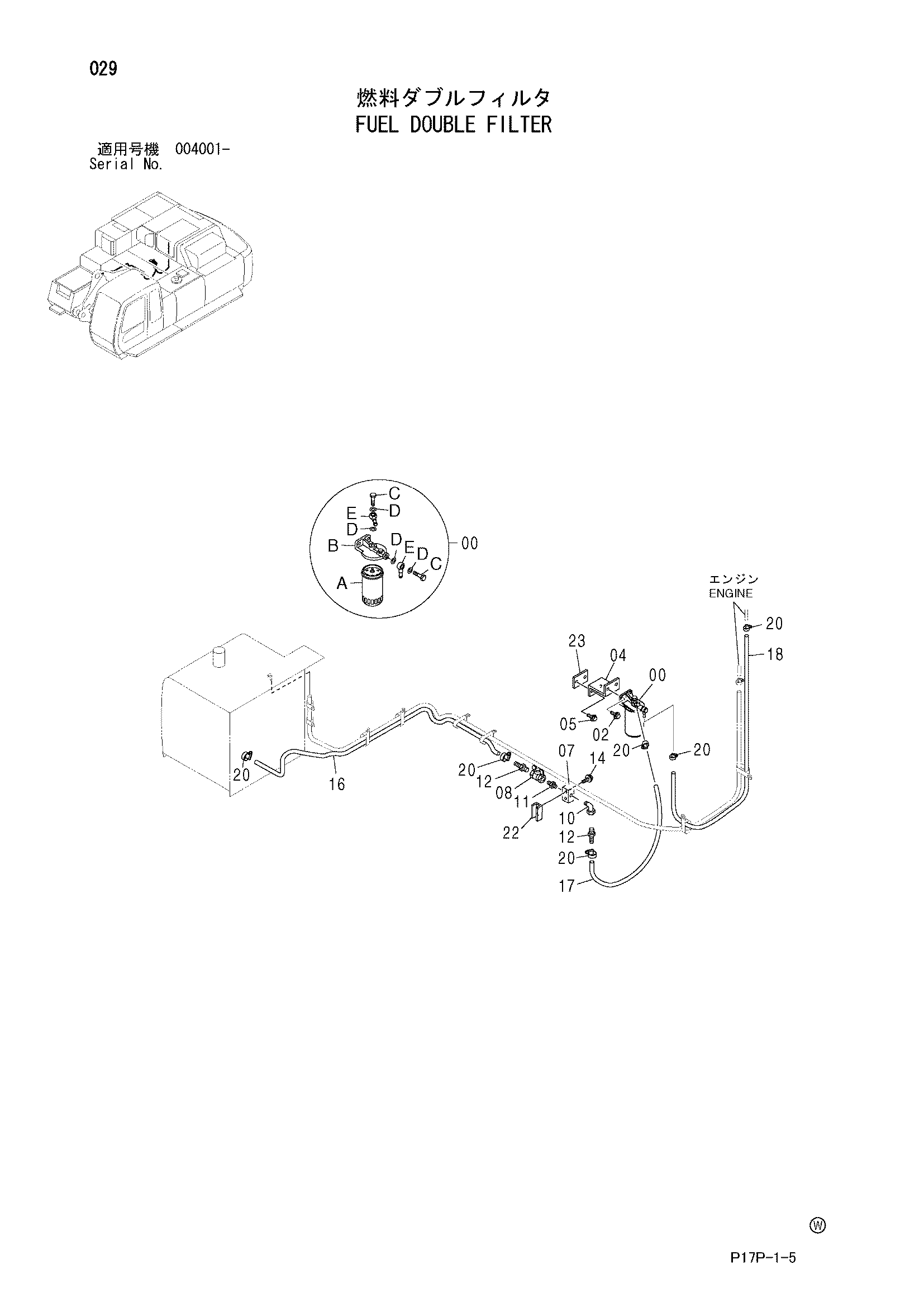

Заводская схема «Топливный двойной фильтр» для HITACHI ZX650H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4335136 | Топливный фильтр | 1 |
| 00A | 4326739 | Топливный фильтр | 1 |
| 00B | 4326807 | Головка | 1 |
| 00C | 4326740 | Болт | 2 |
| 00D | 4326741 | Прокладка | 4 |
| 00E | 4326742 | Трубка топливный | 2 |
| 02 | J021030 | Болт с шайбой | 2 |
| 02 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 07 | 4105430 | Блок | 1 |
| 08 | 4374265 | Шаровой клапан | 1 |
| 10 | 94-0630 | Угловой штуцер | 1 |
| 11 | 94-1701 | Адаптер | 1 |
| 12 | 4449362 | Адаптер | 2 |
| 14 | J021055 | Болт с шайбой | 2 |
| 14 | J271055 замена: J901055 | Болт с шайбой | 2 |
| 16 | 4479475 | Топливный шланг | 1 |
| 17 | 4479939 | Топливный шланг | 1 |
| 18 | 4479938 | Топливный шланг | 1 |
| 20 | 4514700 | Зажим шланг | 6 |
| 22 | 9758641 | Кронштейн | 1 |
| 23 | 4192758 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
