HD рукоять 3.4M — HITACHI ZX650H

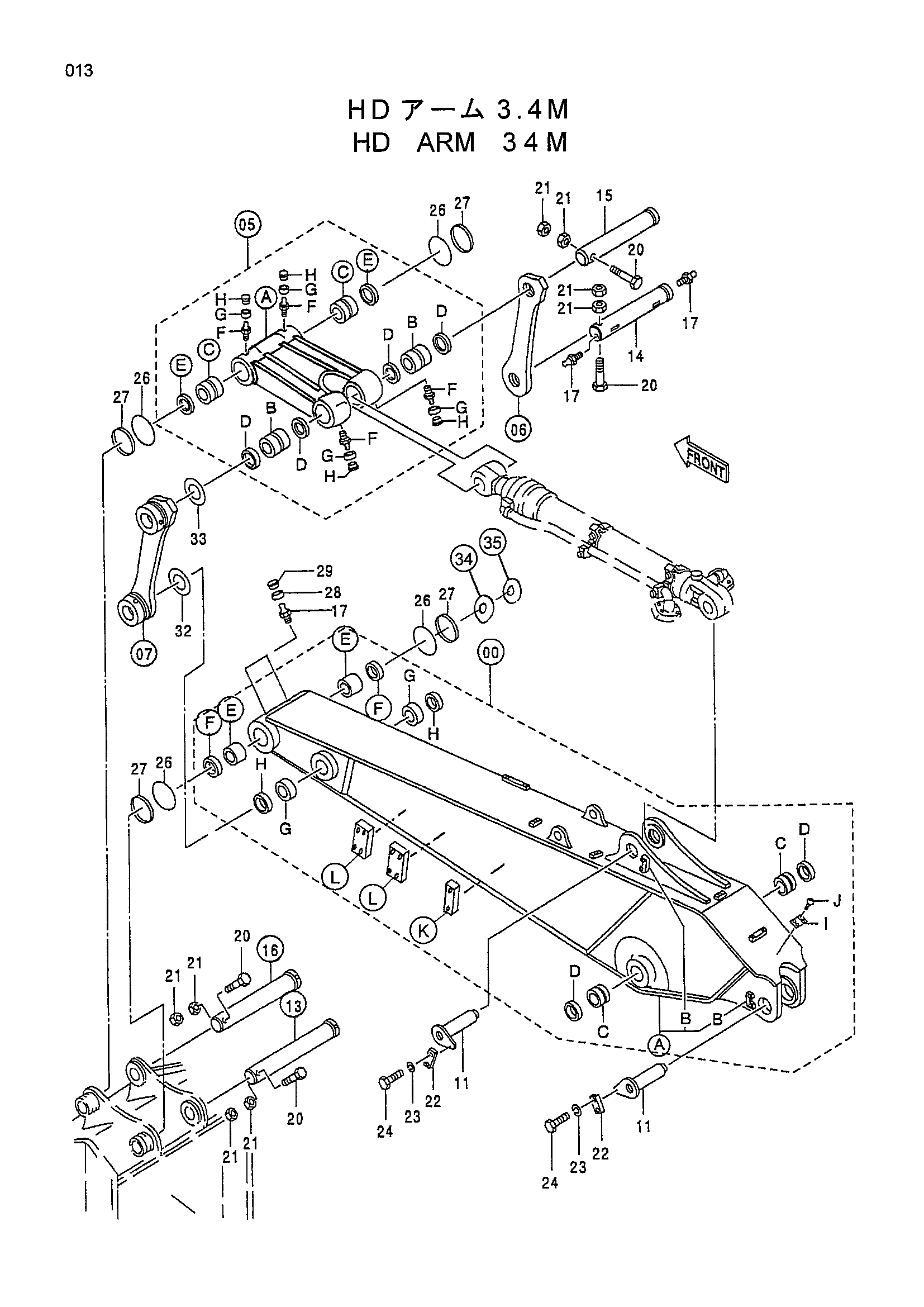

Заводская схема «HD рукоять 3.4M» для HITACHI ZX650H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9217703 | Рукоять в сборе | 1 |
| 00A | 5008498 | Рукоять | 1 |
| 00E | 3079233 | Втулка | 2 |
| 00F | 4251212 | Уплотнение: пыль | 2 |
| 00K | 4231421 | Седло винта | 2 |
| 00L | 4383380 | Седло винта | 4 |
| 05 | 9216660 | Тяга в сборе | 1 |
| 05A | 7042012 | Тяга | 1 |
| 05C | 3060476 | Втулка | 2 |
| 05E | 4251212 | Уплотнение: пыль | 2 |
| 06 | 3095860 | Тяга | 1 |
| 07 | 8087244 | Линл | 1 |
| 13 | 3095867 | Палец | 1 |
| 16 | 3095867 | Палец | 1 |
| 34 | 4264609 | Регулировочная шайба 1.0 | 2 |
| 35 | 4264610 | Регулировочная шайба 1.6 | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
