Шланг защита от разрыва клапан трубопроводы (стрела гидроцилиндр.)(1) — HITACHI ZX650H

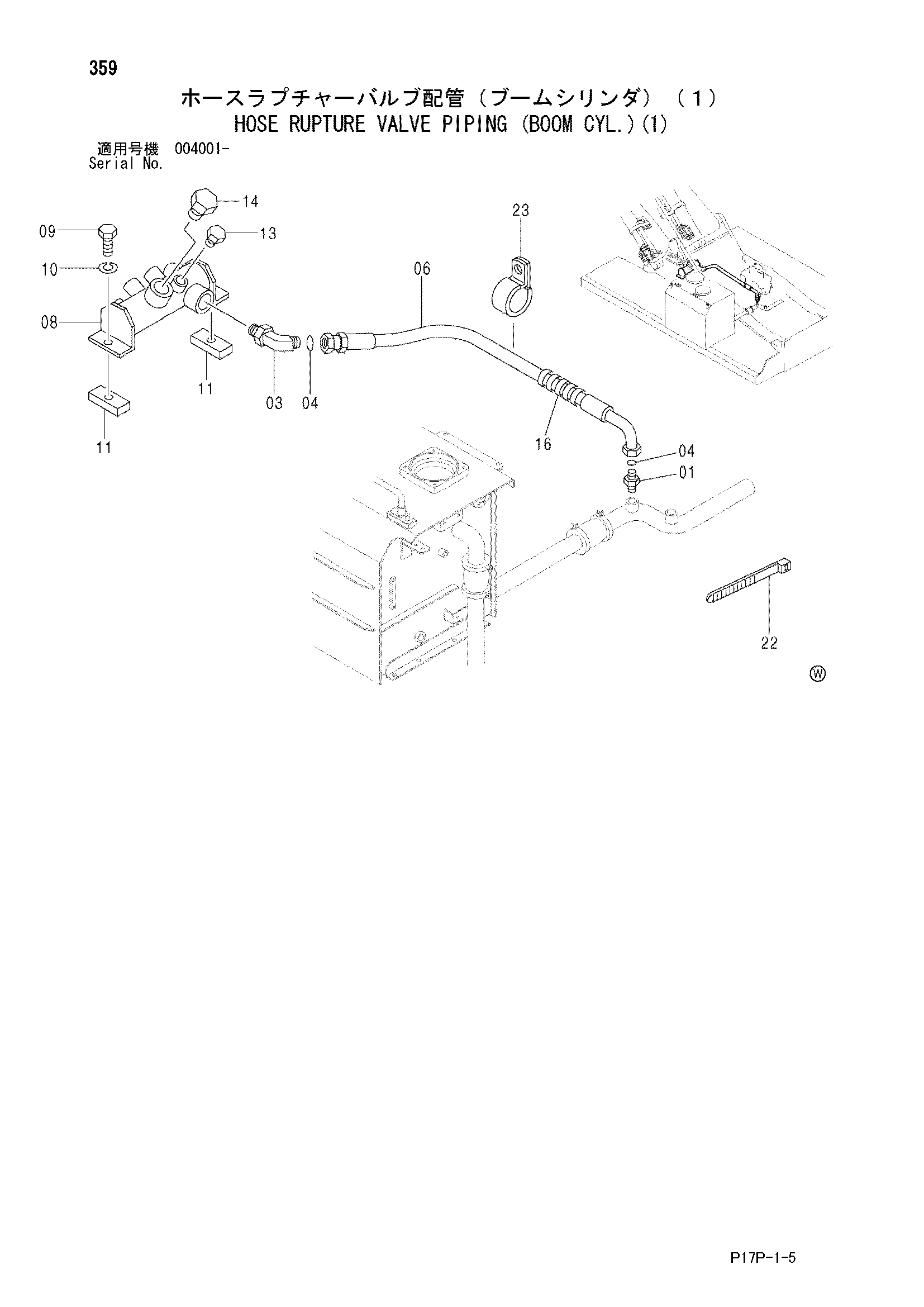

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела гидроцилиндр.)(1)» для HITACHI ZX650H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A853100 | Адаптер | 1 |
| 01A | 970860 | Уплотнительное кольцо | 1 |
| 03 | A853200 | Угловой штуцер | 1 |
| 03A | 970860 | Уплотнительное кольцо | 1 |
| 04 | 4187329 | Уплотнительное кольцо | 2 |
| 06 | 4473908 | Шланг | 1 |
| 08 | 8042550 | Коллектор | 1 |
| 09 | J901225 | Болт | 2 |
| 10 | A590912 | Пружинная шайба | 2 |
| 11 | 4335287 | Седло винта | 2 |
| 13 | 4174541 | Пробка | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4113926 | Пробка | 1 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | 4044420 | Защитный кожух | 5 |
| 22 | 4121859 | Ленточный зажим | 5 |
| 23 | 4190265 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
