Скальный ковш 2.8m3 (JIS 94) — HITACHI ZX650H

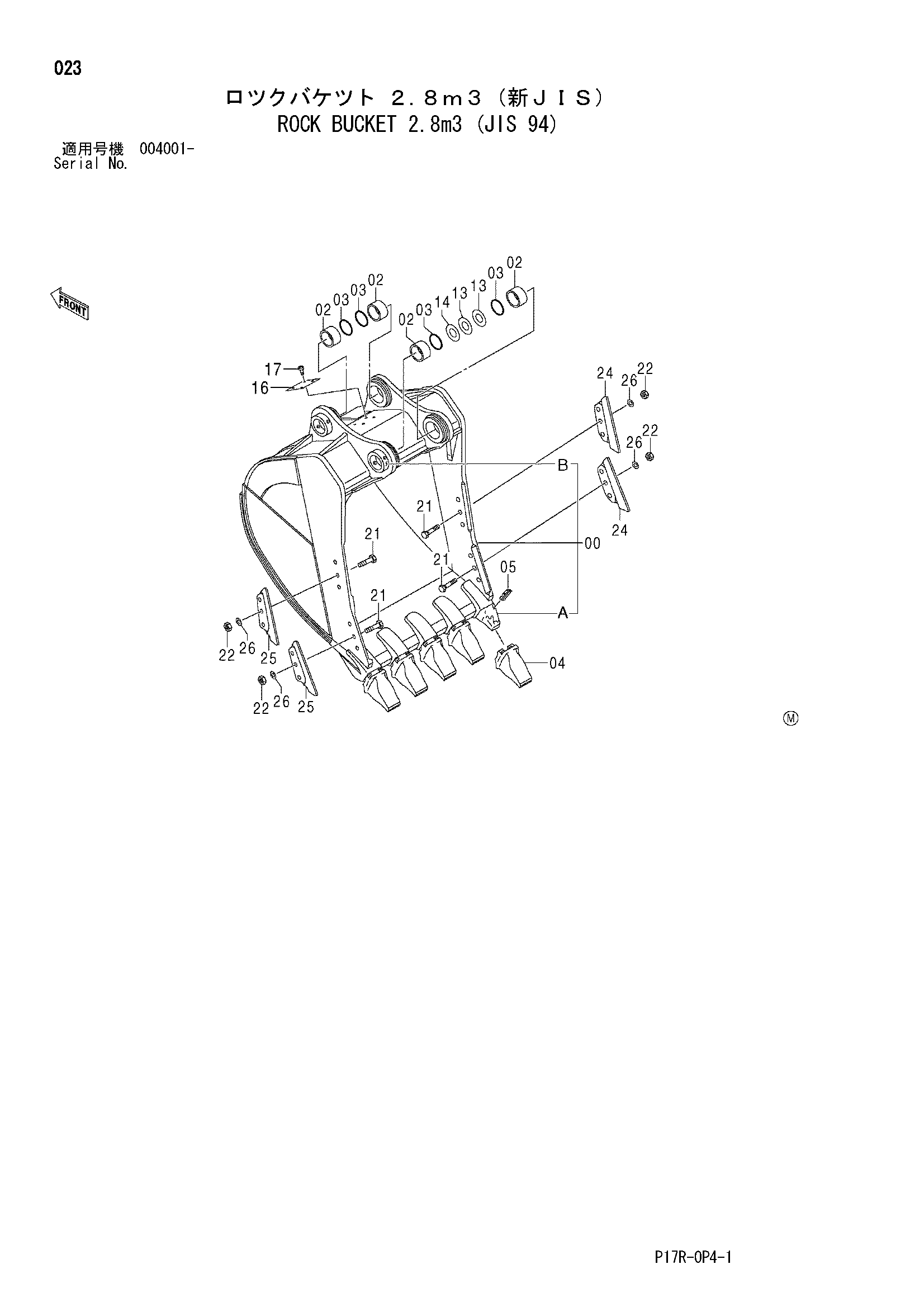

Заводская схема «Скальный ковш 2.8m3 (JIS 94)» для HITACHI ZX650H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9244027 | Скальный ковш | 1 | |
| 00 | 4623832 | Ковш | 1 |
| 00A | 4350767 | Адаптер зуба | 5 |
| 00B | 4295642 | Ограничитель | 2 |
| 02 | 4483830 | Втулка | 4 |
| 03 | 4123878 | Пылезащитное уплотнение | 4 |
| 04 | 4472424 | Коронка зуба | 5 |
| 05 | 4472883 | Стопорный палец | 5 |
| 13 | 4139196 | Регулировочная шайба 1.0mm | 2 |
| 14 | 4139197 | Регулировочная шайба 1.6mm | 1 |
| 17 | M492564 | Приводной винт | 4 |
| 19 | 4123878 | Пылезащитное уплотнение | 2 |
| 21 | 4218740 | Болт башмак | 12 |
| 22 | J953027 | Гайка | 12 |
| 24 | 4435856 | Кожух | 2 |
| 25 | 4435857 | Кожух | 2 |
| 26 | 4085857 | Шайба | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
