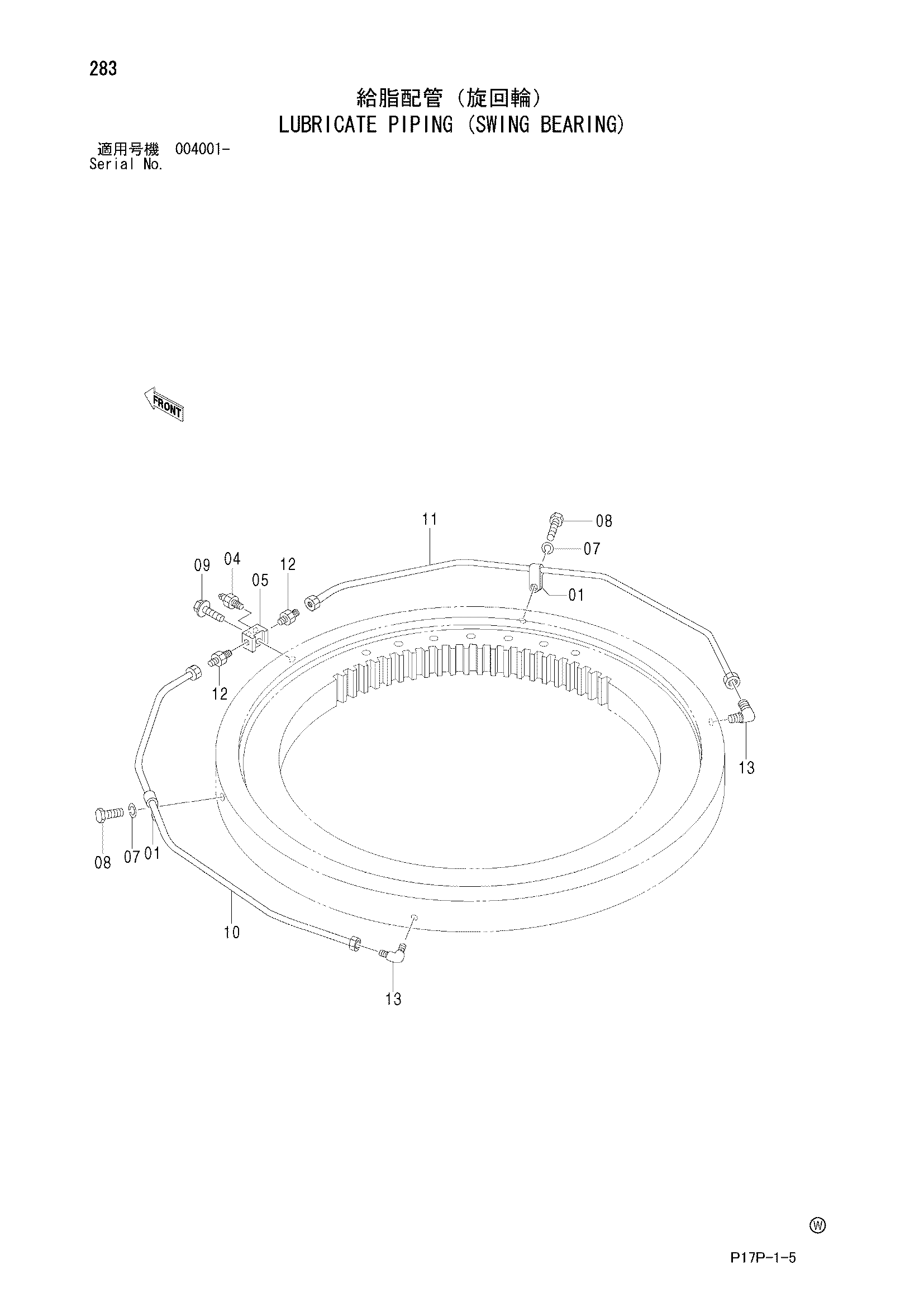

Трубопроводы системы смазки (опорно-поворотное устройство) — HITACHI ZX650H
Заводская схема «Трубопроводы системы смазки (опорно-поворотное устройство)» для HITACHI ZX650H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 484827 | Хомут | 2 |
| 04 | J75481 | Пресс-маслёнка | 2 |
| 05 | 4219720 | Блок | 1 |
| 07 | A590910 | Пружинная шайба | 2 |
| 08 | J901016 | Болт | 2 |
| 09 | J011045 | Болт с шайбой | 1 |
| 09 | J271045 замена: J901045 | Болт с шайбой | 1 |
| 10 | 3060533 замена: 3099676 | Трубка | 1 |
| 10 | 3099676 | Трубка | 1 |
| 11 | 3060534 замена: 3099677 | Трубка | 1 |
| 11 | 3099677 | Трубка | 1 |
| 12 | 4130168 | Штуцер трубки | 2 |
| 12 | 4018355 | Адаптер | 2 |
| 13 | 4130174 | Штуцер трубки | 2 |
| 13 | 4345297 | Штуцер трубки | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
