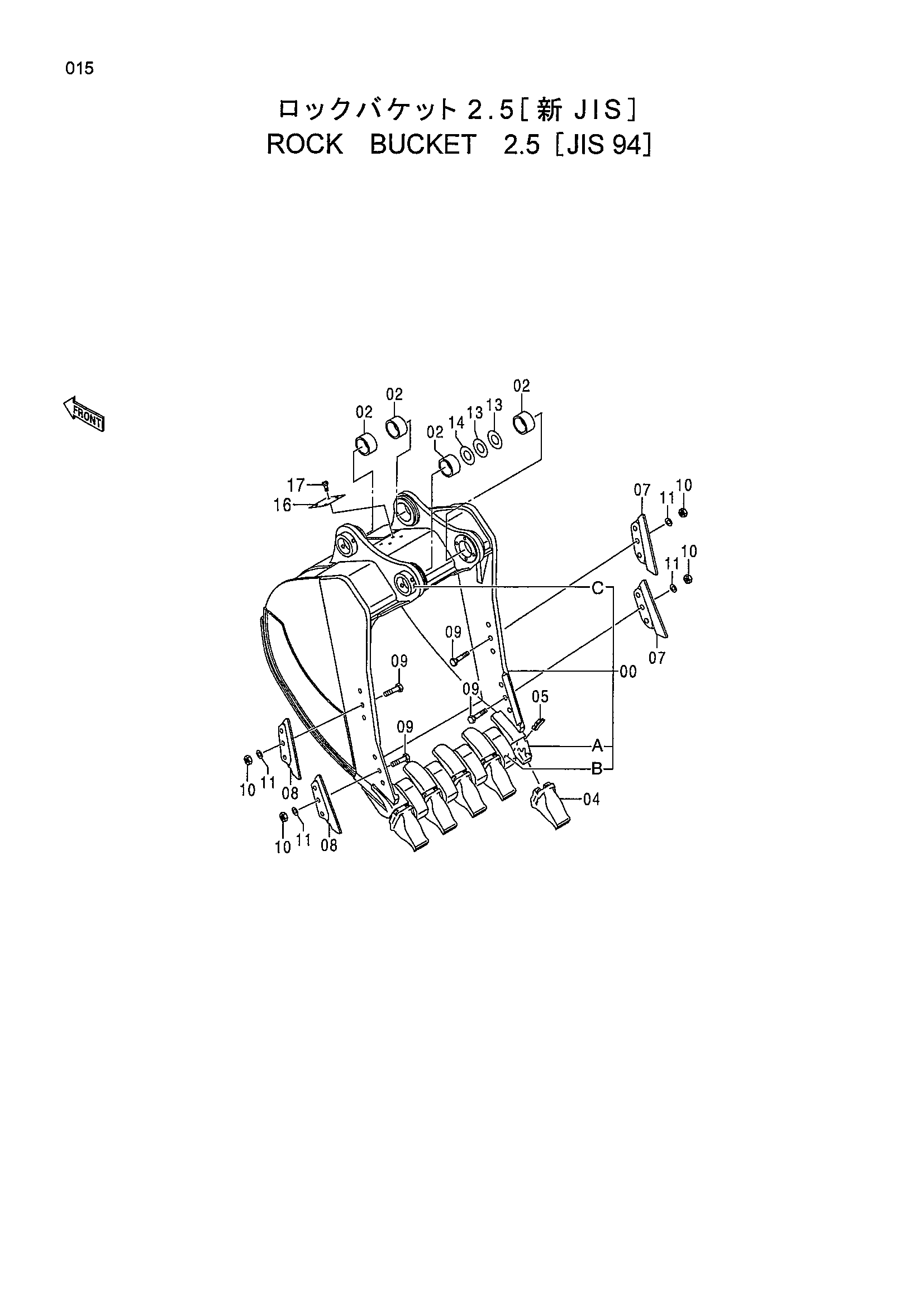

Скальный ковш 2.5 [JIS 94] — HITACHI ZX650H
Заводская схема «Скальный ковш 2.5 [JIS 94]» для HITACHI ZX650H. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Скальный ковш 2.5 [JIS 94] HITACHI ZX650H](/catalog-drawings/bb/bb6f6c0e-4d01-46d7-8a9a-cf3d4c93c78d.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9216742 | Ковш в сборе | 1 | |
| 00 | 4478862 | Ковш | 1 |
| 00A | 4350767 | Адаптер зуба | 5 |
| 00B | 4337184 | Кожух | 4 |
| 02 | 4478498 | Втулка | 4 |
| 04 | 4350780 | Коронка зуба | 5 |
| 05 | 4350782 | Стопорный палец | 5 |
| 07 | 4435856 | Кожух | 2 |
| 08 | 4435857 | Кожух | 2 |
| 09 | 4218740 | Болт башмак | 12 |
| 10 | J953027 | Гайка | 12 |
| 11 | 4085857 | Шайба | 12 |
| 16 | 4463144 | Информационная табличка | 1 |
| 17 | M492564 | Приводной винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
