Гусеничная рама <H> — HITACHI ZX650H

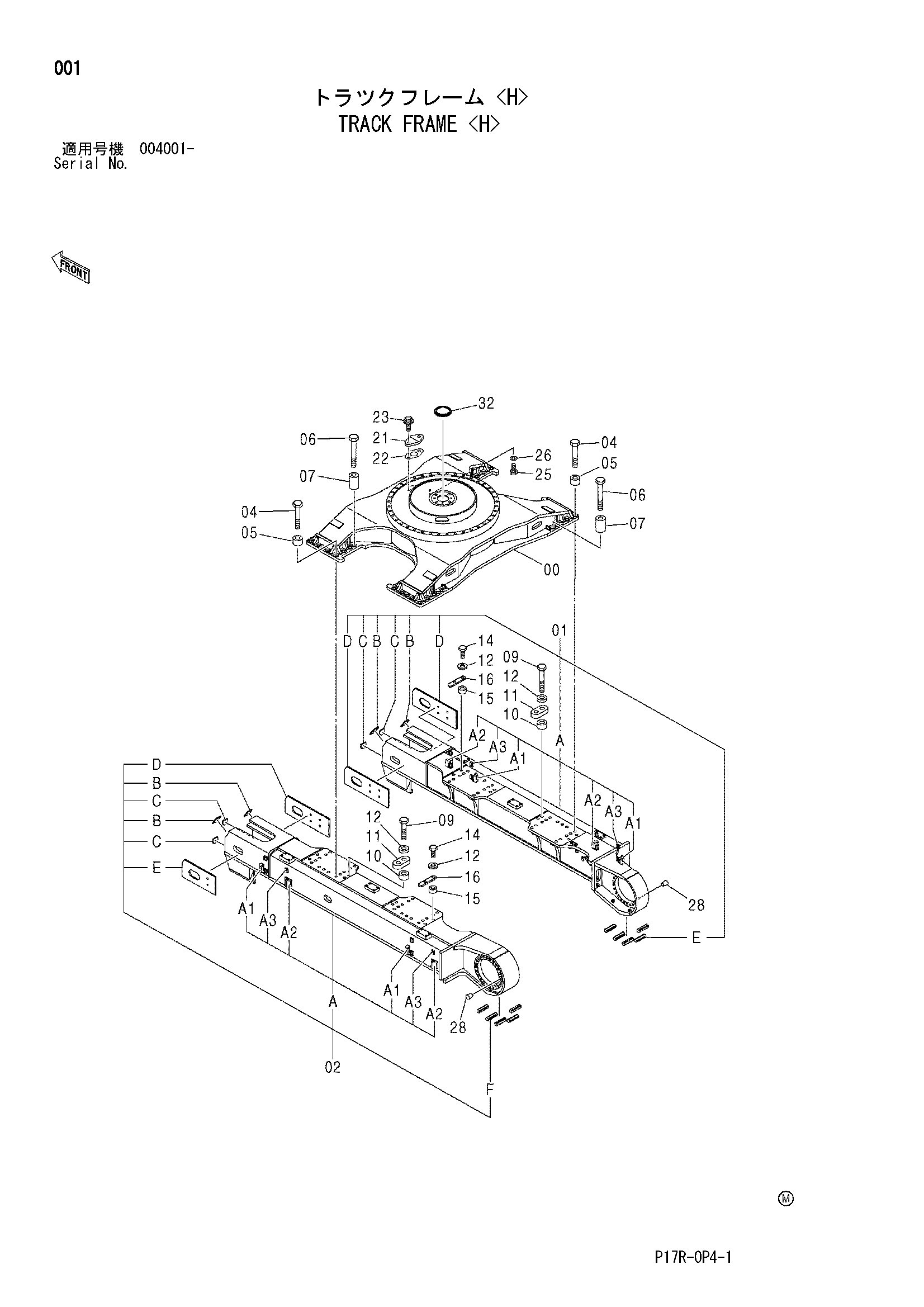

Заводская схема «Гусеничная рама <H>» для HITACHI ZX650H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007697 | Рама трукк | 1 |
| 04 | J833310 | Болт | 12 |
| 05 | 4320218 | Проставка | 12 |
| 08 | 4317157 | Проставка | 8 |
| 09 | 4269566 | Стопорная пластина | 4 |
| 10 | 4083438 | Шайба | 8 |
| 11 | J833306 | Болт | 8 |
| 15 | 4013896 | Крышка | 1 |
| 16 | 4244172 | Манжета | 1 |
| 17 | J011020 | Болт с шайбой | 2 |
| 17 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 20 | J901625 | Болт | 1 |
| 21 | A590116 | Плоская шайба | 1 |
| 24 | 456336 | Пробка | 32 |
| 25 | 431578 | Пробка | 4 |
| 26 | 4268503 | Резиновая втулка | 2 |
| 28A | 4465897 | Рама боковой | 1 |
| 28A1 | 9755383 | Кронштейн | 2 |
| 28A2 | 9755384 | Кронштейн | 2 |
| 28A3 | 4219513 | Седло винта | 8 |
| 28B | 4612456 | Пластина | 2 |
| 28C | 4612457 | Пластина | 2 |
| 28D | 4600390 | Пластина | 2 |
| 28E | 4615883 | Штанга | 5 |
| 29A | 4465898 | Рама боковой | 1 |
| 29A1 | 9755383 | Кронштейн | 2 |
| 29A2 | 9755384 | Кронштейн | 2 |
| 29A3 | 4219513 | Седло винта | 8 |
| 29B | 4612456 | Пластина | 2 |
| 29C | 4612457 | Пластина | 2 |
| 29D | 4600390 | Пластина | 2 |
| 29E | 4615883 | Штанга | 5 |
| 33 | 4610571 | Уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
