Воздуховод [STD, NA] — HITACHI ZX650H

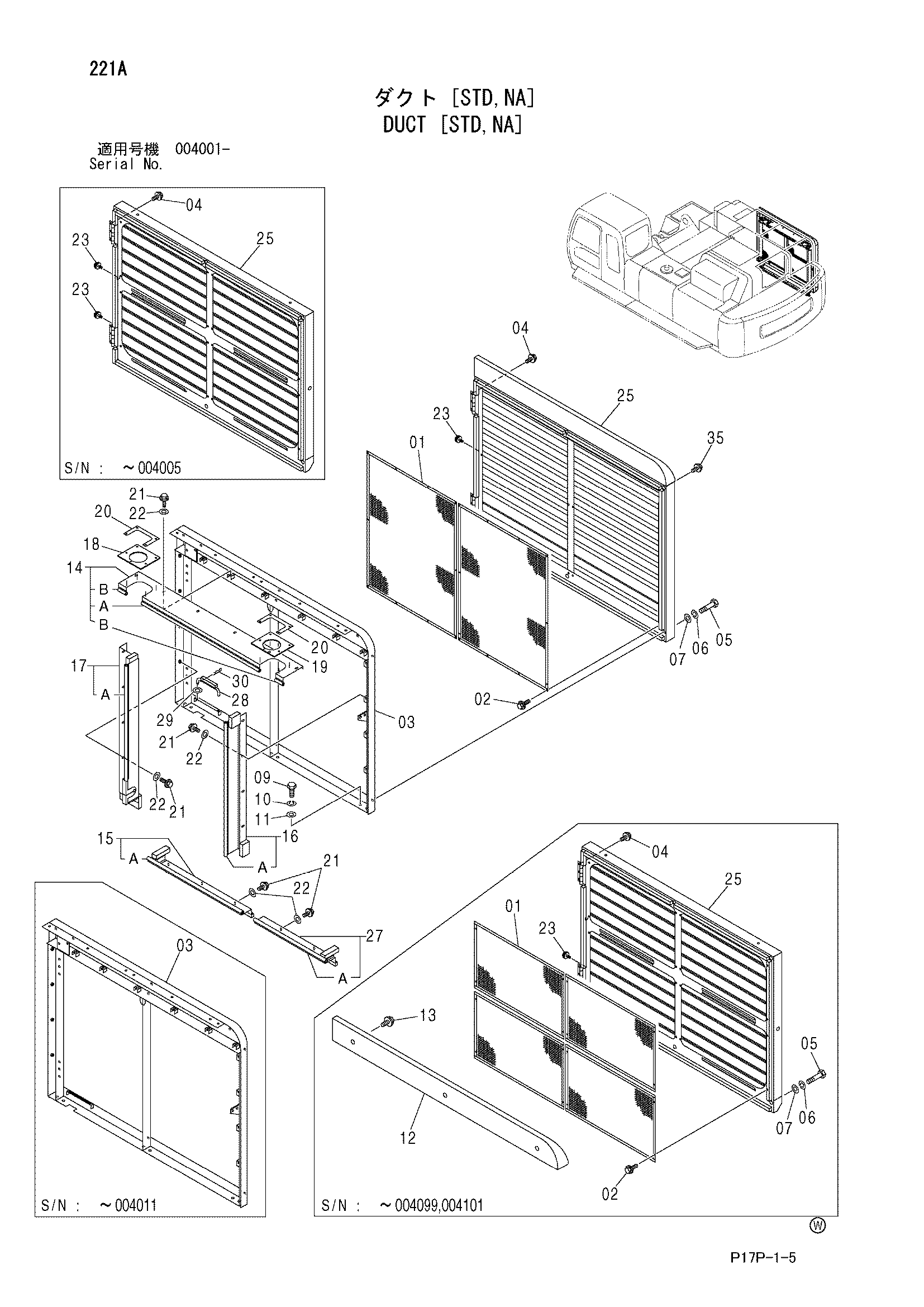

Заводская схема «Воздуховод [STD, NA]» для HITACHI ZX650H. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8084462 замена: 8092805	Крышка	4
01	8092805	Сетка	2
02	J020616	Болт с шайбой	16
02	J020616	Болт с шайбой	20
02	J260616 замена: J900616	Болт с шайбой	20
03	5007813	Рама	1
04	J011030	Болт с шайбой	6
04	J271030 замена: J901030	Болт с шайбой	6
05	J921400	Болт	4
05	J921400	Болт	6
06	A590914	Пружинная шайба	4
06	A590914	Пружинная шайба	6
07	J222014	Шайба	4
07	J222014	Шайба	6
09	J921435	Болт	6
10	A590914	Пружинная шайба	6
11	J222014	Шайба	6
12	7040648	Крышка	1
13	J021290	Болт с шайбой	3
14	8084599	Крышка	1
14A	4456780	Резиновая прокладка	1
14B	4452717	Резиновая прокладка	2
15	8084600	Крышка	1
15A	4462699	Резиновая прокладка	1
16	8084601	Крышка	1
16A	4456781	Резиновая прокладка	1
17	8084602	Крышка	1
17A	4456782	Резиновая прокладка	1
18	4456745	Резиновая прокладка	1
19	4456746	Резиновая прокладка	1
19	4456746	Резиновая прокладка	2
20	4456747	Пластина	2
21	J011025	Болт с шайбой	19
21	J271020	Болт с шайбой	19
21A	J901020	Болт	1
21B	J222010	Шайба	1
22	J222010	Шайба	19
23	4204586	Ограничитель	2
23	4204586	Ограничитель	1
25	5008033 замена: 5009001	Воздуховод	1
25	5009001	Воздуховод	1
27	8085751	Крышка	1
27A	4462700	Резиновая прокладка	1
28	9759219	Стойка	1
29	A590108	Плоская шайба	1
30	4022697	Стопорный палец	1
35	J901225	Болт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX650H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
