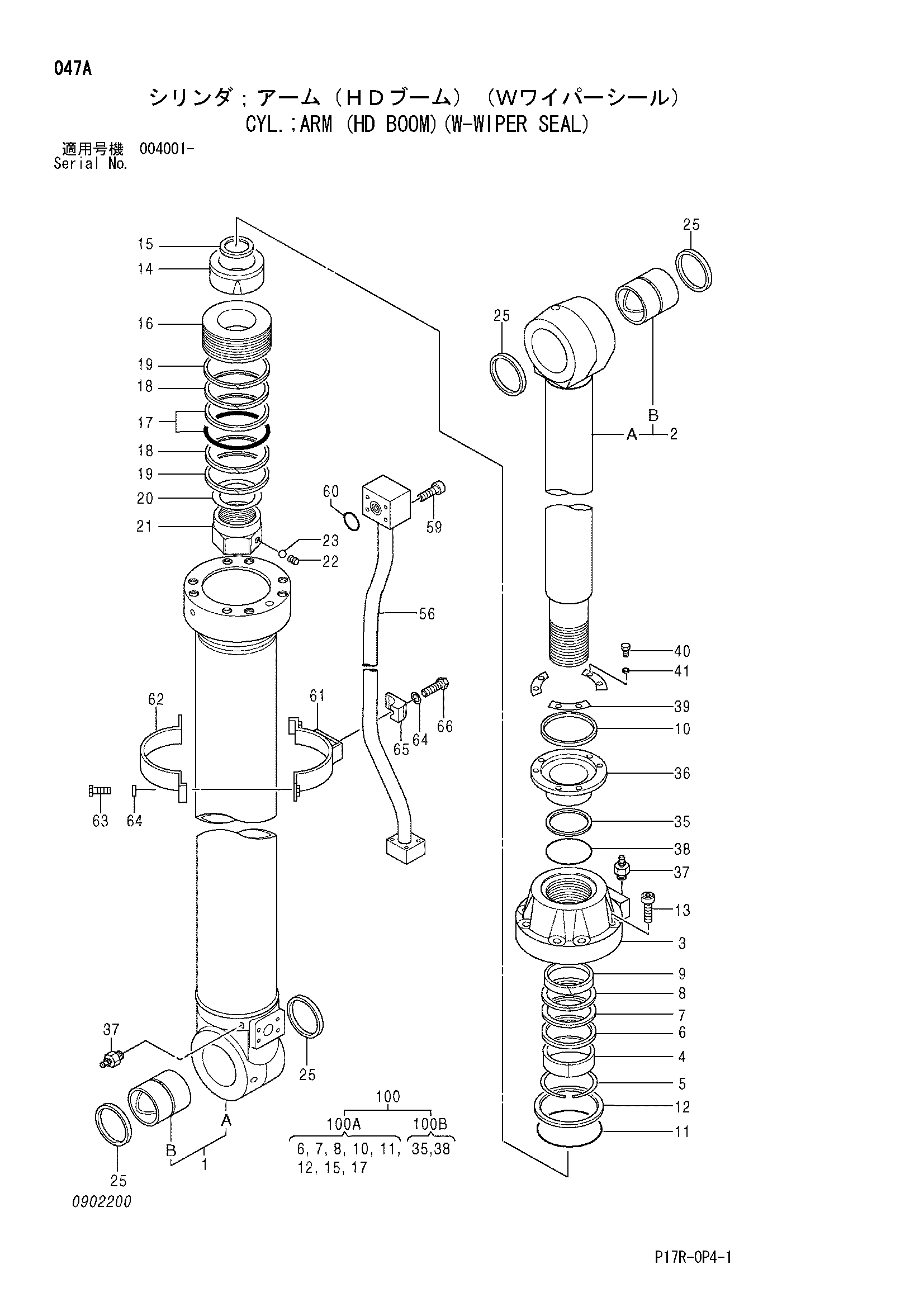

Гидроцилиндр рукояти (HD стрела)(в-випер уплотнение) — HITACHI ZX650H
Заводская схема «Гидроцилиндр рукояти (HD стрела)(в-випер уплотнение)» для HITACHI ZX650H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4611695 | Гидроцилиндр рукояти | 1 | |
| 1 | 0645001 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0645002 | Втулка пальца | 1 |
| 2 | 0645003 | Шток поршня в сборе | 1 |
| 2B | 0645002 | Втулка пальца | 1 |
| 3 | 0902201 | Головка гидроцилиндра | 1 |
| 4 | 0379806 | Втулка | 1 |
| 5 | 0191415 | Стопорное кольцо | 1 |
| 6 | 0417405 | Кольцо | 1 |
| 7 | 4094949 | U-образная манжета | 1 |
| 8 | 0242505 | Опорное кольцо | 1 |
| 9 | 0417406 | Направляющее кольцо | 1 |
| 10 | 4438196 | Грязесъёмное кольцо | 1 |
| 11 | A811190 | Уплотнительное кольцо | 1 |
| 12 | 0257007 | Опорное кольцо | 1 |
| 13 | 4104472 | Болт с внутренним шестигранником | 8 |
| 14 | 0645005 | Амортизирующий подшипник | 1 |
| 15 | 0645006 | Уплотнение амортизатор | 1 |
| 16 | 0645007 | Поршень | 1 |
| 17 | 0257010 | Кольцо уплотнение в сборе | 1 |
| 18 | 0645008 | Направляющее кольцо | 2 |
| 19 | 4199817 | Кольцо | 2 |
| 20 | 0379813 | Регулировочная шайба | 1 |
| 21 | 0379814 | Гайка | 1 |
| 22 | 0379815 | Установочный винт | 1 |
| 23 | 0109124 | Стальной шарик | 1 |
| 25 | 0420111 | Грязесъёмное кольцо | 4 |
| 35 | 0902202 | U-образная манжета | 1 |
| 36 | 0902203 | Держатель | 1 |
| 37 | 0643016 | Воздушный клапан | 2 |
| 38 | A811150 | Oーкольцо | 1 |
| 39 | 0841102 | Пластина | 3 |
| 40 | 0850605 | Болт | 6 |
| 41 | 0360704 | Пружинная шайба | 6 |
| 56 | 0902205 | Трубка | 1 |
| 59 | 0158883 | Болт с внутренним шестигранником | 4 |
| 60 | 955612 | Уплотнительное кольцо | 1 |
| 61 | 0417413 | Лента | 1 |
| 62 | 0417414 | Лента | 1 |
| 63 | 0379919 | Болт | 2 |
| 64 | A590914 | Пружинная шайба | 3 |
| 65 | 0353016 | Хомут трубки | 1 |
| 66 | 0254312 | Болт | 1 |
| 100 | 4614810 | Комплект уплотнений | 1 |
| 100A | 4438684 | Комплект уплотнений | 1 |
| 100B | 4614814 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
