Автоматический. смазка система (базовый машина) — HITACHI ZX650H

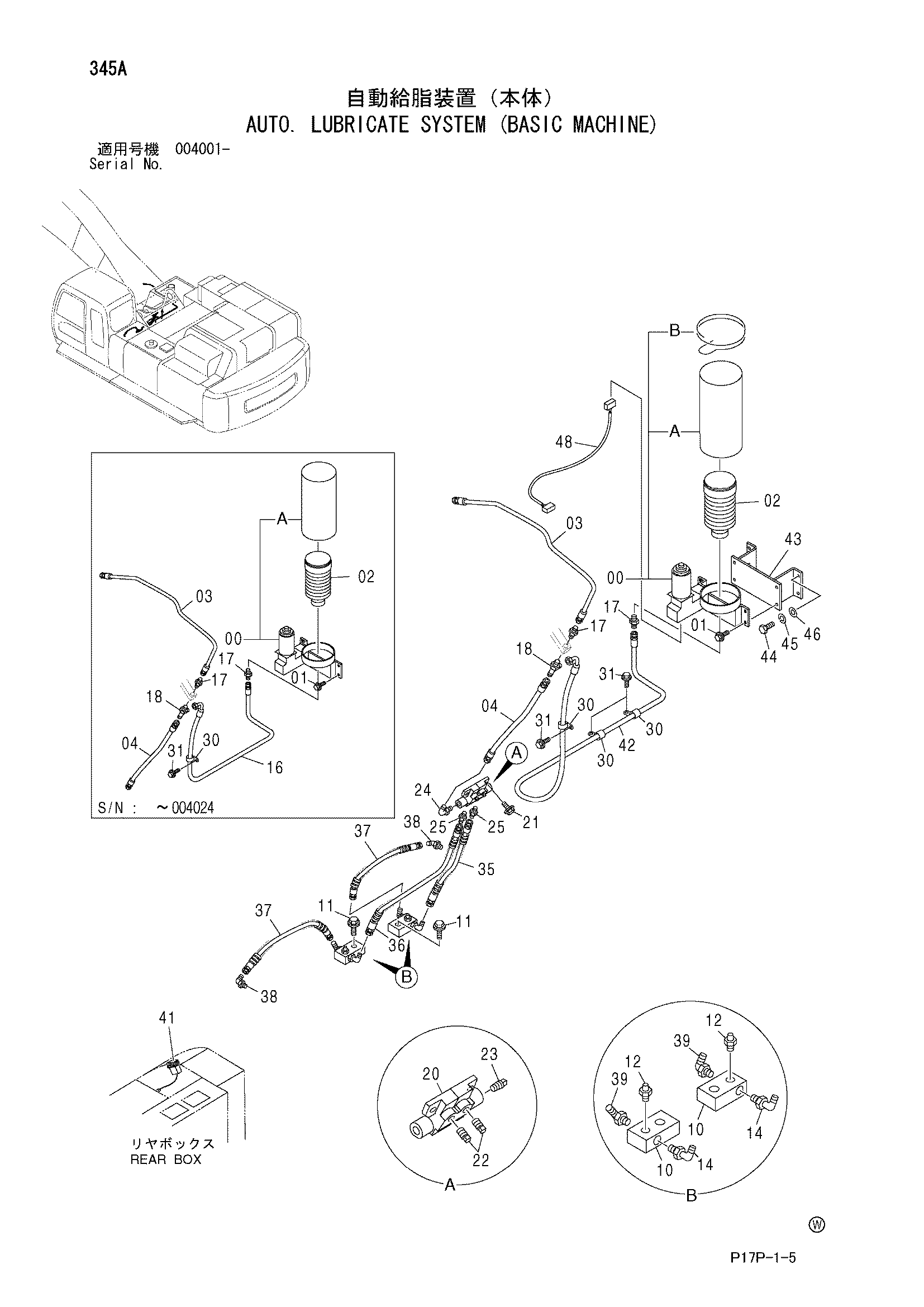

Заводская схема «Автоматический. смазка система (базовый машина)» для HITACHI ZX650H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4417386 замена: 4636018 | Насос | 1 |
| 00 | 4636018 | Насос | 1 |
| 00A | 4636019 | Крышка | 1 |
| 00B | 4636823 | Ограничитель | 1 |
| 01 | J010820 | Болт с шайбой | 4 |
| 01 | J260820 замена: J900820 | Болт с шайбой | 4 |
| 02 | 4465203 | Смазка | 1 |
| 03 | 4420058 | Шланг | 1 |
| 04 | 4305630 | Шланг | 1 |
| 10 | 4460280 | Блок | 2 |
| 11 | J011045 | Болт с шайбой | 2 |
| 11 | J271045 замена: J901045 | Болт с шайбой | 2 |
| 12 | J75482 | Пресс-маслёнка | 2 |
| 14 | A852322 | Угловой штуцер | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4305642 | Шланг | 1 |
| 17 | 4215650 | Адаптер | 2 |
| 18 | 4235233 | Тройник | 1 |
| 20 | 4476345 | Клапан дивидер | 1 |
| 21 | J010830 | Болт с шайбой | 2 |
| 21 | J260830 замена: J900830 | Болт с шайбой | 2 |
| 22 | 94-2021 | Пробка | 2 |
| 23 | 94-2022 | Пробка | 1 |
| 24 | 4215652 | Угловой штуцер | 1 |
| 25 | 4298744 | Адаптер | 2 |
| 30 | 4190274 | Зажим | 1 |
| 30 | 4190274 | Зажим | 3 |
| 31 | J011016 | Болт с шайбой | 1 |
| 31 | J011016 | Болт с шайбой | 3 |
| 35 | 4425440 | Шланг | 1 |
| 36 | 4462769 | Шланг | 1 |
| 37 | 4296053 | Шланг | 2 |
| 38 | 4298745 | Угловой штуцер | 2 |
| 39 | A852122 | Адаптер | 2 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4462181 | Выключатель | 1 |
| 42 | 4305650 | Шланг | 1 |
| 43 | 8089513 | Кронштейн | 1 |
| 44 | J901220 | Болт | 4 |
| 45 | A590912 | Пружинная шайба | 4 |
| 46 | A590112 | Плоская шайба | 4 |
| 48 | 4482891 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
