Крышка рама — HITACHI ZX650H

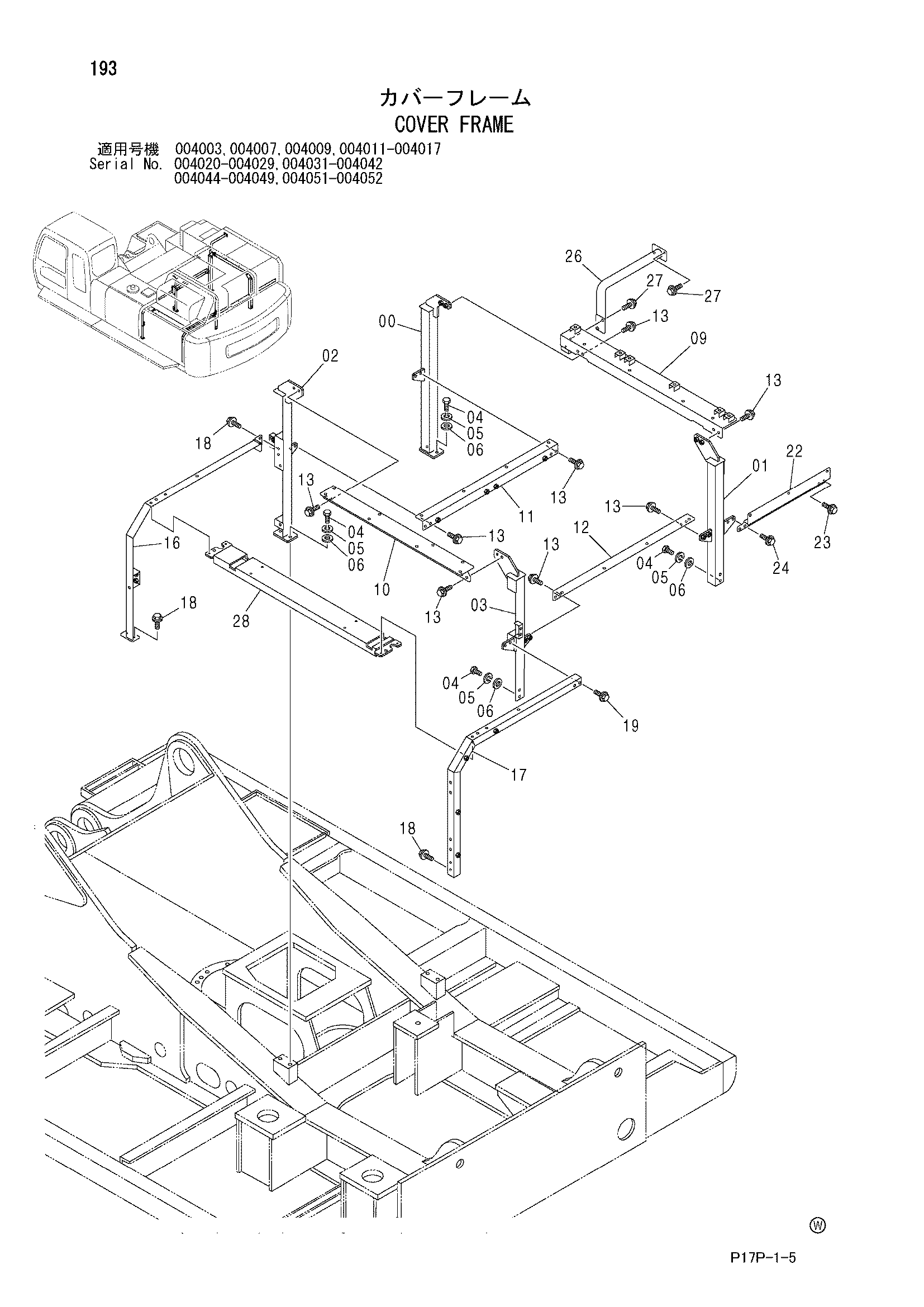

Заводская схема «Крышка рама» для HITACHI ZX650H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7040625 | Рама | 1 |
| 01 | 7040592 | Рама | 1 |
| 02 | 7040622 | Рама | 1 |
| 03 | 7040591 | Рама | 1 |
| 04 | J921440 | Болт | 8 |
| 05 | A590914 | Пружинная шайба | 8 |
| 06 | J222014 | Шайба | 8 |
| 09 | 8084581 | Балка | 1 |
| 10 | 8084572 | Балка | 1 |
| 11 | 8084563 | Балка | 1 |
| 12 | 8084573 | Балка | 1 |
| 13 | J021240 | Болт с шайбой | 16 |
| 13 | J271240 замена: J901240 | Болт с шайбой | 16 |
| 16 | 7040547 | Опора | 1 |
| 17 | 7040548 | Опора | 1 |
| 18 | J021235 | Болт с шайбой | 6 |
| 18 | J271235 замена: J901235 | Болт с шайбой | 6 |
| 19 | J021240 | Болт с шайбой | 2 |
| 19 | J271240 замена: J901240 | Болт с шайбой | 2 |
| 22 | 9756851 | Балка | 1 |
| 23 | J021235 | Болт с шайбой | 2 |
| 23 | J271235 замена: J901235 | Болт с шайбой | 2 |
| 24 | J021240 | Болт с шайбой | 2 |
| 24 | J271240 замена: J901240 | Болт с шайбой | 2 |
| 26 | 8084556 | Рама | 1 |
| 27 | J021235 | Болт с шайбой | 4 |
| 27 | J271235 замена: J901235 | Болт с шайбой | 4 |
| 28 | 7043433 | Опора | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
